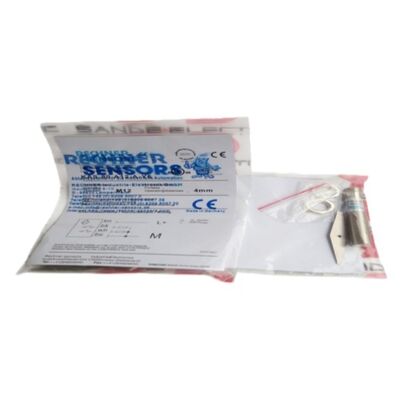

Sensor RECHNER KAS-80-A12-A-Y5 atau KAS80A12AY5

Rechner KAS-80-A12-A-Y5 Capacitive Proximity Sensor M12, PNP Antivalent, 6mm, Flush Mount, 1035V DC, Konektor M12, IP67

Gambaran umum

PeraturanRechner KAS-80-A12-A-Y5adalah sensor jarak kapasitif yang dapat dipasang dengan flush dari seri Rechner KAS-80, offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.

Penunjukan konektor M12 Y5 mengidentifikasi konektor flange M12 4-pin yang menyediakan antarmuka listrik, menampung dua kabel output (NO dan NC), ditambah pasokan positif dan umum.

Teknologi sensing kapasitif mendeteksi keberadaan hampir semua bahan - logam, plastik, kaca, kertas, cairan, butiran,dan bubuk dengan mengukur perubahan dalam sensor osilasi elektromagnetik medan kapasitansi ketika target mendekati wajah sensing.

Tidak seperti sensor induktif yang hanya merespon logam konduktif, KAS-80-A12-A-Y5 mendeteksi target non-logam secara langsung, membuatnya cocok untuk deteksi tingkat di silo penyimpanan,Konfirmasi adanya komponen plastik dalam perakitan, pemantauan kadar cairan melalui dinding tangki, dan deteksi kertas/label dalam aplikasi kemasan.

Rechner menghentikan produksi KAS-80-A12-A-Y5 dan menggantinya denganKAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, yang membawa konfigurasi konektor M12 flush, PNP antivalent, 4-pin M12 yang sama dengan permukaan aktif yang dilapisi PTFE yang diperbarui untuk peningkatan ketahanan kimia.

Untuk instalasi retrofit yang membutuhkan penggantian langsung, kode baru adalah setara dengan saat ini; untuk stok pemeliharaan instalasi yang ada menggunakan KAS-80-A12-A-Y5 asli,Unit surplus mempertahankan fungsi penuh.

Spesifikasi Utama

Output Antivalent Dua sinyal, satu sensor

Konfigurasi output antivalent adalah salah satu fitur yang paling berguna tetapi sering kurang ditentukan dalam pemilihan sensor kapasitif.Sensor standar memberikan output tunggal baik NO (menutup ketika target terdeteksi) atau NC (membuka ketika target terdeteksi).

Sensor anti-valent menyediakan keduanya secara bersamaan dari satu casing: ketika target terdeteksi, output NO diaktifkan DAN output NC dinonaktifkan pada saat yang sama.Ketika target bergerak jauh, keduanya terbalik secara bersamaan.

Output ganda simultan ini memiliki tujuan khusus: sistem kontrol dapat memantau kedua sinyal dan memverifikasi bahwa mereka selalu berada dalam keadaan yang berlawanan.

Jika kedua output pada saat yang sama ON, atau kedua pada saat yang sama OFF, sensor telah gagal - baik elektronik yang rusak atau ada sirkuit pendek pada salah satu kabel output.

Kemampuan diagnostik ini menambahkan lapisan keamanan fungsional ke sirkuit deteksi yang tidak dapat disediakan oleh sensor output tunggal, tanpa memerlukan perangkat keras tambahan.

Dalam prakteknya, antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly, tidak hanya bahwa ia mendeteksi target pada siklus terakhir.

Pemeriksaan rongga cetakan injeksi, konfirmasi perakitan dengan persyaratan pengujian kesalahan, dan sirkuit penguncian pintu keamanan dengan pemantauan diagnostik adalah konteks aplikasi anti-valent yang khas.

Sensor Kapasitif Deteksi di Luar Logam

Jangkauan penginderaan 6mm KAS-80-A12-A-Y5 berlaku untuk target kalibrasi standar (biasanya pelat baja yang dihancurkan).Untuk target non-logam dimana sensing kapasitif paling umum digunakan jarak sensing efektif tergantung pada konstanta dielektrik material target.

Bahan dengan konstanta dielektrik yang lebih tinggi menghasilkan gangguan medan yang lebih kuat dan jarak sensasi efektif yang lebih panjang; bahan dielektrik rendah seperti plastik kering menghasilkan jarak yang lebih pendek.

Air (konstanta dielektrik ~ 80) dan larutan berair adalah salah satu target yang paling mudah untuk sensor kapasitif.dimana sensor yang dipasang di luar tangki non-logam mendeteksi adanya cairan di dalam karena konstanta dielektrik air jauh melebihi yang dari dinding tangki kosong dan udaraBahan granular kering (butir, pelet plastik, bubuk) dengan konstanta dielektrik sedang biasanya dapat dideteksi melalui dinding tipis polipropilena atau ABS hingga beberapa milimeter tebal.Minyak murni memiliki konstanta dielektrik yang relatif rendah dan mungkin memerlukan sensor untuk dekat dengan permukaan cairan tanpa dinding intervensi.

Pemasangan Flush Mount

Kemampuan pemasangan flush berarti permukaan penginderaan KAS-80-A12-A-Y5 dapat dipasang setara dengan logam di sekitarnya tanpa logam tetangga mengurangi rentang penginderaan 6 mm.

Perisai internal sensor memfokuskan medan sensing ke depan, mencegah perpanjangan medan lateral yang akan diserap oleh bracket pemasangan logam.Untuk aplikasi di mana sensor harus ditanam ke dalam alat, pelat lampiran, atau permukaan mesin untuk alasan perlindungan mekanik atau ruang kosong, pemasangan flush adalah spesifikasi yang memungkinkan.

Utas M12 × 1 menerima kacang kunci M12 standar, yang memungkinkan penyesuaian posisi aksial di sepanjang lubang bracket pemasangan sebelum mengunci sensor di tempatnya.

Dua kacang kunci satu dari setiap sisi panel pemasangan menyediakan metode pemasangan standar untuk semua sensor Rechner silinder.

Pengganti dan Penggantinya

Ketika KAS-80-A12-A-Y5 mencapai akhir persediaan yang tersedia dan instalasi membutuhkan pasokan terus menerus sensor,KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP(Rechner part 800724, sekarang juga terdaftar sebagai no. seni baru) adalah penggantian langsung dengan lapisan permukaan aktif PTFE yang ditingkatkan.

PTFE memberikan ketahanan terhadap agen pembersih, pelarut, dan bahan kimia proses yang bahan perumahan asli mungkin tidak tahan dalam lingkungan proses yang agresif.Spesifikasi listrik ∙ Konektor flange M12, PNP antivalent, 4-pin, 10 ¢ 35V DC ¢ kompatibel dengan kabel yang ada.

FAQ

T1: Apa arti output antivalent untuk kabel sensor ke PLC?

Konektor M12 4-pin pada KAS-80-A12-A-Y5 membawa: Pin 1 = output pasokan positif (cokelat), Pin 2 = output NC (putih), Pin 4 = output NO (hitam),Pin 3 = umum (biru) .

PLC membutuhkan dua saluran masukan digital: satu untuk output NO dan satu untuk output NC. Dalam program kontrol, kedua masukan ini harus selalu berada dalam keadaan yang berlawanan;pemantauan untuk kedua kondisi tinggi atau rendah menyediakan pemeriksaan kesehatan sensor yang desain antivalent memungkinkan.

P2: Bisakah sensor kapasitif seperti KAS-80-A12-A-Y5 mendeteksi melalui dinding tangki baja tahan karat?

Tidak. Baja tahan karat, seperti semua logam, melindungi medan kapasitif. Sensor mendeteksi dinding logam itu sendiri pada sensitivitas maksimum daripada cairan di belakangnya.

Sensasi tingkat kapasitif melalui dinding hanya berlaku untuk bahan tangki non-logam: polipropilena, PVC, kaca, keramik, dan dielektrik serupa.

Untuk tangki baja tahan karat, sensor membutuhkan port inspeksi non-logam, probe, atau sensor harus diposisikan di permukaan terbuka cairan.

Q3: Jangkauan sensing adalah 6mm? Apakah ini diatur?

Sensor seri KAS-80 (NORMLINE) oleh Rechner dirancang tanpa elemen penyesuaian pada tubuh.Jangkauan 6mm ditetapkan pabrik dan tidak pengguna diatur ini adalah filosofi desain dari keluarga produk NORMLINE, yang memprioritaskan kesederhanaan dan ketahanan terhadap manipulasi.

Jika rentang penginderaan efektif yang lebih pendek diperlukan (untuk mengabaikan lapisan latar depan saat mendeteksi target lebih lanjut, misalnya),harus dicapai secara mekanis dengan memposisikan kembali sensor lebih jauh dari target, atau dengan memilih model Rechner KAS yang berbeda yang mencakup pengaturan sensitivitas bawaan.

T4: Apa frekuensi beralih dari KAS-80-A12-A-Y5?

Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.

Untuk aplikasi yang membutuhkan switching yang lebih cepat, varian Rechner HighPerformance (HP) atau seri kapasitif frekuensi yang lebih tinggi akan berlaku.Batas 50Hz tidak menjadi masalah untuk aplikasi khas sensor kapasitif: deteksi tingkat, konfirmasi keberadaan bagian yang bergerak lambat, dan pemantauan tingkat pengisian semuanya beroperasi jauh di bawah frekuensi ini.

Q5: Bagaimana KAS-80-A12-A-Y5 diajarkan untuk mendeteksi bahan tertentu pada sensitivitas yang diperlukan?

Seri NORMLINE beroperasi tanpa sensitivitas yang dapat disesuaikan pengguna, pengaturan pabrik dioptimalkan untuk target 6mm standar.Untuk aplikasi di mana bahan target memiliki konstanta dielektrik yang lebih rendah dari standar (plastik kering, kayu, kertas) dan jarak penginderaan yang efektif perlu diverifikasi, pendekatan ini adalah untuk mengukur jarak beralih yang sebenarnya dengan target tertentu pada kondisi instalasi.

Jika jarak sebenarnya tidak cukup, pindahkan sensor lebih dekat atau tentukan model Rechner KAS dengan penyesuaian sensitivitas eksternal.Konfirmasi NO/NC simultan output antivalent dapat digunakan selama pengaturan untuk memverifikasi beralih yang dapat diandalkan pada celah operasi yang dimaksudkan.
