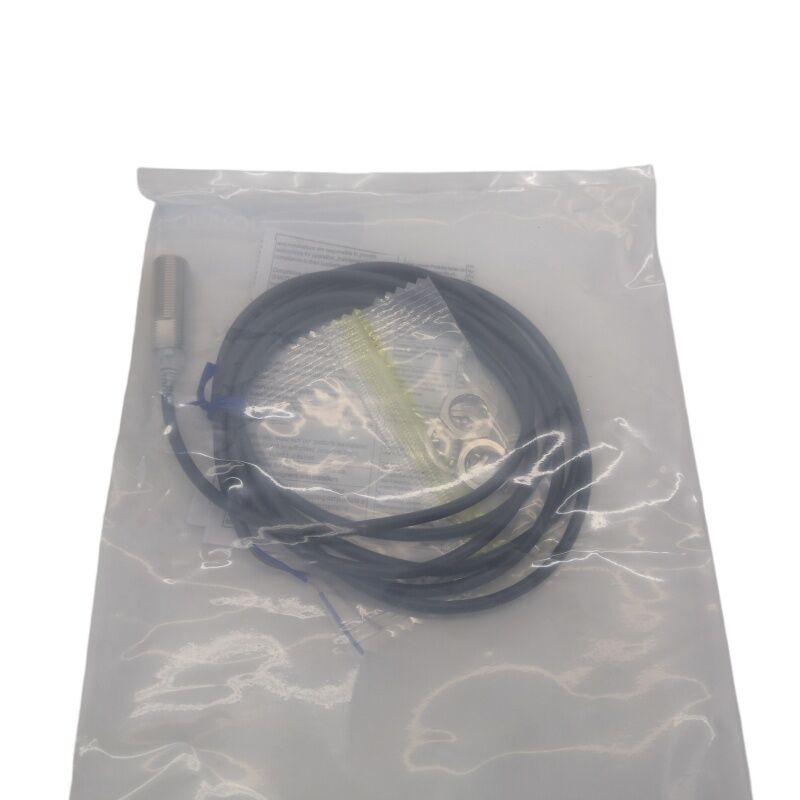

Sensor Proximity Induktif Omron E2E-X3D1-N M12 Terlindungi
Sensor Proximity Induktif M12 Terlindungi, Jarak Deteksi 3mm, DC 2-Kabel, Normally Open, IP67
Merek: Omron
Seri: E2E
Nomor Suku Cadang: E2E-X3D1-N (Juga dicari sebagai: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Tipe: Sensor Proximity Induktif - Terlindungi, Dapat Dipasang Rata, Silinder M12
Ketersediaan: Stok Tersedia - Pengiriman Cepat Seluruh Dunia
Badan Ringkas. Terbukti di Mana Saja.
Tongkat M12 adalah ukuran ulir paling umum dalam pendeteksian industri, cocok untuk ruang sempit dan dapat diulir ke lubang tembus standar. Omron E2E-X3D1-N adalah sensor proximity induktif standar Omron yang terlindungi dalam bentuk M12, menampilkan jarak deteksi terukur 3mm, output DC 2-kabel, dan switching normally-open. Sensor ini mendeteksi target logam besi tanpa kontak, tidak menimbulkan keausan, dan menangani kondisi lingkungan termasuk kabut oli, cairan pendingin, getaran, dan pencucian.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Seri |
E2E |
| Ukuran Housing |
Silinder M12, berulir |
| Jarak Deteksi (terukur) |
3 mm |
| Jarak Pengaturan |
0 hingga 4,8 mm |
| Perisai |
Terlindungi (dapat dipasang rata) |
| Bahan Target |
Logam besi |
| Tipe Output |
DC 2-kabel, tipe polaritas |
| Mode Operasi |
NO (Normally Open) |
| Tegangan Suplai |
10 hingga 30V DC (nominal: 12 hingga 24V DC) |
| Konsumsi Arus |
Maks. 13 mA |
| Kapasitas Switching |
3 hingga 100 mA |
| Frekuensi Respon |
Maks. 1.000 Hz |
| Tegangan Sisa |
Maks. 3V (pada beban 100 mA) |
| Arus Bocor |
Maks. 0,8 mA |
| Suhu Operasi |
−25°C hingga +70°C |
| Tingkat Perlindungan |
IEC 60529: IP67 / Tahan Minyak |
| Bahan Housing |
Kuningan berlapis nikel |
| Sertifikasi |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Pilihan Panjang Kabel |
2M / 5M / 10M (sudah terpasang kabel) |
Manfaat Desain Terlindungi
Konstruksi terlindungi memfokuskan medan deteksi elektromagnetik ke depan melalui permukaan sensor daripada menyebar ke samping. Hal ini memungkinkan pemasangan rata pada braket logam, pelat, atau rangka mesin tanpa logam di sekitarnya mengganggu medan deteksi atau menyebabkan deteksi palsu.
Kabel DC 2-Kabel
Desain 2-kabel menjalankan sinyal output secara seri dengan beban hanya pada dua konduktor, menyederhanakan pengkabelan dan mengurangi ukuran kabel. Parameter utama:
- Kapasitas switching: 3 hingga 100 mA
- Arus bocor: maks. 0,8 mA
Ketahanan Lingkungan
- Terperingkat IP67 - tahan debu dan tahan terhadap perendaman sementara
- Konstruksi tahan minyak terhadap paparan minyak potong
- Sirkuit internal yang dipotting padat untuk ketahanan getaran
- Rentang operasi: −25°C hingga +70°C
- Tongkat kuningan berlapis nikel untuk ketahanan korosi
Indikator LED Ganda
- LED Merah - menunjukkan saat output aktif (target terdeteksi)
- LED Hijau - menunjukkan daya yang tepat dan rentang deteksi selama pengaturan
Aplikasi Umum
- Konfirmasi keberadaan suku cadang CNC dan mesin perkakas
- Deteksi posisi konveyor dan penanganan material
- Sensor end-of-arm tooling sel robot
- Verifikasi komponen perakitan otomotif
- Deteksi logam peralatan pengemasan
Model Terkait
| Model |
Perbedaan Utama |
| E2E-X3D1-N (item ini) |
Kabel tahan minyak PVC standar yang sudah terpasang, NO |
| E2E-X3D2-N |
Spesifikasi sama, output NC (normally closed) |
| E2E-X3D1-M1G |
Konektor M12 (susunan pin IEC), NO |
| E2E-X3D1-US |
Versi bersertifikat UL untuk aplikasi Amerika Utara |
| E2E-X3D1-U |
Sudah terpasang kabel poliuretan (diperkuat, tahan minyak) |
| E2E-X8MD1 |
Badan M12, tidak terlindungi, jarak deteksi 8mm |
Pertanyaan yang Sering Diajukan
Bisakah E2E-X3D1-N dipasang rata pada braket logam?
Ya - desain terlindungi memungkinkan pemasangan rata pada logam. Medan elektromagnetik difokuskan ke depan, sehingga logam di sekitarnya tidak mengganggu. Untuk beberapa sensor, pertahankan jarak minimum 30mm berdampingan atau 20mm berhadapan untuk mencegah interferensi.
Berapa persyaratan arus beban minimum, dan apakah akan berfungsi dengan input PLC saya?
Sensor memerlukan arus beban minimum 3mA. Sebagian besar kartu input diskrit PLC standar menarik 5mA hingga 10mA dan berfungsi tanpa masalah. Sensor melewatkan hingga 0,8mA arus bocor saat mati, yang biasanya kompatibel dengan perangkat keras PLC industri modern.
Apa perbedaan antara E2E-X3D1-N dan E2E-X3D1-U?
Keduanya memiliki spesifikasi deteksi yang identik. E2E-X3D1-N menggunakan kabel PVC tahan minyak, sedangkan E2E-X3D1-U menggunakan kabel poliuretan (PUR) yang diperkuat secara mekanis untuk aplikasi dengan lenturan berulang, bahan kimia agresif, atau risiko abrasi.
Bagaimana cara menyesuaikan jarak deteksi pada E2E-X3D1-N?
Sensor ini memiliki sensitivitas tetap yang diatur di pabrik untuk jarak deteksi 3mm. Jarak efektif dapat bervariasi antara 0 dan 4,8mm dengan menyesuaikan celah fisik antara permukaan sensor dan target, tetapi gain internal tidak dapat disesuaikan oleh pengguna.
E2E-X3D1-N terdaftar sebagai dihentikan atau diganti - haruskah saya khawatir tentang ketersediaannya?
Omron mengintegrasikan model DC 2-kabel E2E ke dalam seri E2E NEXT pada Oktober 2022. Namun, E2E-X3D1-N tetap banyak tersedia di seluruh dunia dan terus digunakan secara luas sebagai suku cadang pengganti untuk instalasi yang ada.
