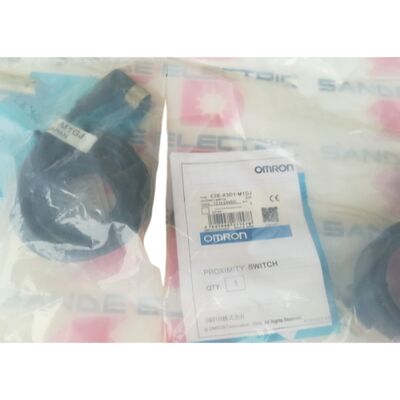

Switch sensor kedekatan OMRON baru E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Sensor Proksimitas Induktif — M12 Terlindungi, 3mm NO, DC 2-Kabel, 12–24VDC, 1kHz, Pemasangan Panel, Konektor M12 Berkode-A, IP67

Gambaran Umum

Omron E2E-X3D1-M1CJ adalah varian pemasangan panel dari sensor proksimitas terlindungi M12 seri E2E — elemen penginderaan yang sama dengan sensor M12 E2E-X3D1 standar tetapi dikonfigurasi untuk pemasangan di panel kontrol atau pintu peralatan daripada rangka atau braket mesin.

Di mana sensor M12 standar disekrup langsung ke struktur mesin pada titik deteksi, versi pemasangan panel dirancang untuk dipasang di lubang panel dan terhubung ke kabel lapangan melalui konektor M12 berkode-A, dengan permukaan sensor diorientasikan untuk mendeteksi melalui panel atau diposisikan di bukaan panel.

Konektor M12 berkode-A adalah antarmuka listrik yang membedakan. Pengkodean-A adalah konfigurasi kunci M12 standar yang digunakan untuk sensor dan aktuator DC dalam otomatisasi pabrik — konektor M12 berkode-A 4-pin adalah antarmuka dominan pada sensor tipe konektor Omron dan kompatibel dengan berbagai macam kabel lapangan M12 berkode-A dan konektor-T yang digunakan dalam perkabelan otomatisasi mesin Eropa dan global.

Penyelarasan kode-A mencegah pemasangan yang tidak disengaja dengan konektor berkode-B (digunakan untuk profibus/fieldbus) atau konektor berkode-D (Ethernet), menghilangkan sumber umum kesalahan perkabelan lapangan.

Output NO DC 2-kabel memberikan kesederhanaan pemasangan yang sama seperti pada semua model E2E DC 2-kabel: dua kabel membawa suplai dan sinyal, terhubung secara seri dengan beban antara positif suplai dan umum.

Dengan housing pemasangan panel dan konektor M12, E2E-X3D1-M1CJ dapat dipasang di panel, dihubungkan ke kabel lapangan dari depan, dan diganti tanpa mengganggu rangkaian kabel tetap mesin.

Spesifikasi Utama

Konfigurasi Pemasangan Panel — Sensor di Panel, Bukan Mesin

Sensor induktif pemasangan panel melayani fungsi pemasangan yang berbeda dari sensor posisi yang dipasang di mesin. Alih-alih mendeteksi target pada sumbu mesin yang bergerak atau perlengkapan kerja, sensor pemasangan panel dalam peralatan otomatisasi mendeteksi komponen dari jarak dekat melalui permukaan panel — keberadaan komponen kecil dalam perlengkapan yang dilihat melalui bukaan panel, keberadaan label pada mekanisme pengeluaran yang dipasang di panel, atau kedekatan target dalam rakitan perangkat inline yang ringkas.

Format housing pemasangan panel memungkinkan sensor dipasang dan diorientasikan dari depan panel — perangkat keras pemasangan mengamankan badan sensor di lubang panel, dan konektor M12 menyediakan koneksi kabel lapangan di lokasi yang ditentukan dan dapat diakses di permukaan panel.

Bagi pembuat mesin dan integrator sistem yang merancang peralatan dengan tata letak panel standar, format sensor pemasangan panel terintegrasi dengan rapi ke dalam rekayasa panel dengan ukuran lubang pemasangan dan lokasi konektor yang ditentukan, konsisten di berbagai unit.

DC 2-Kabel NO pada Konektor M12 Berkode-A — Kesederhanaan Perkabelan dan Kompatibilitas Standar

Sirkuit DC 2-kabel pada konektor M12 berkode-A mengurangi antarmuka menjadi dua kabel fungsional — suplai positif (pin 1, coklat) dan output/beban (pin 4, biru) dalam penugasan standar 4-pin berkode-A. Pin 2 dan 3 dari konektor M12 4-pin tidak digunakan dalam konfigurasi 2-kabel dan dibiarkan terbuka pada sensor.

Standar konektor M12 berkode-A berarti sisi rakitan kabel bersumber dari produsen global mana pun dari lusinan produsen standar rakitan kabel M12 berkode-A — gaya bodi lurus dan sudut kanan, bahan jaket PVC dan PUR, varian terlindungi dan tidak terlindungi, dalam panjang dari 0,5m hingga 15m.

Standardisasi ini menghilangkan ketergantungan kabel sumber tunggal dan menyederhanakan manajemen suku cadang di fasilitas yang memelihara beberapa sensor E2E di berbagai mesin.

Penginderaan 3mm dari M12 Terlindungi — Pemasangan Rata, Celah Tepat

Jarak penginderaan 3mm dari E2E-X3D1-M1CJ yang terlindungi dinilai untuk target uji besi standar 12 × 12 × 1mm — cocok untuk mendeteksi komponen logam kecil dari jarak dekat dengan zona penginderaan yang ditentukan.

Konstruksi terlindungi memfokuskan medan secara aksial, yang berarti zona penginderaan terdefinisi dengan baik dan dapat diprediksi — panel logam yang berdekatan, perangkat keras pemasangan, dan komponen tetangga memiliki pengaruh minimal pada titik switching ketika pemasangan dilakukan dengan jarak pemasangan rata standar.

Jarak pengaturan 0–2,4 mm (80% dari nominal 3 mm) adalah zona deteksi stabil yang memperhitungkan variasi suhu dan tegangan.

Untuk aplikasi pemasangan panel di mana target disajikan pada celah yang tetap dan terkontrol, pengaturan dalam 1–2 mm memberikan margin deteksi maksimum yang mungkin dan keandalan tertinggi di seluruh variasi produksi baik pada populasi sensor maupun target.

FAQ

Q1: Apa penugasan pin M12 berkode-A untuk E2E-X3D1-M1CJ?

Konektor 4-pin M12 berkode-A pada E2E-X3D1-M1CJ menggunakan penugasan sensor DC standar: Pin 1 (coklat) = suplai +V (sambungkan ke +12–24V DC), Pin 3 (biru) = 0V/output (sambungkan secara seri dengan beban ke umum suplai). Pin 2 dan 4 tidak terhubung untuk konfigurasi 2-kabel.

Dalam rakitan kabel lapangan M12 berkode-A, konfirmasikan korespondensi warna kabel ke pin kabel terhadap pinout standar IEC 60947-5-2 untuk memastikan koneksi yang benar.

Q2: Outputnya adalah DC 2-kabel — apakah sensor ini memerlukan arus beban minimum seperti sensor 2-kabel lainnya?

Ya. Sirkuit DC 2-kabel memerlukan arus beban minimum 3 mA agar output beralih dengan andal antara keadaan ON dan OFF. Modul input digital PLC standar pada 24V DC menarik 5–20mA, yang melebihi minimum ini.

Arus bocor keadaan mati 0,8mA tidak boleh melebihi ambang batas keadaan OFF input PLC — input PLC standar dengan ambang batas OFF 3V atau penanganan arus yang setara mengelola kebocoran 0,8mA tanpa pemicuan palsu.

Q3: Dapatkah E2E-X3D1-M1CJ digunakan di peralatan luar ruangan yang terkena hujan?

IP67 mencakup perlindungan masuk debu lengkap dan perendaman sementara hingga 1 meter selama 30 menit. Paparan hujan di luar ruangan — presipitasi langsung pada tekanan rendah — berada dalam peringkat IP67. Jet air bertekanan tinggi, pencucian daya, atau perendaman berkelanjutan di luar 30 menit akan memerlukan peringkat IP68 atau IP69K.

Untuk pemasangan panel luar ruangan di lokasi yang terlindung (lingkungan IP54), IP67 memberikan margin di atas persyaratan minimum.

Untuk pemasangan luar ruangan yang terpapar yang menerima cuaca langsung, verifikasi peringkat IP konektor M12 dalam kondisi tidak terpasang dan pastikan konektor rakitan kabel yang terhubung juga memenuhi persyaratan penyegelan IP67 saat terpasang.

Q4: Ukuran target apa yang dikarakterisasi untuk jarak 3mm, dan bagaimana target yang lebih kecil memengaruhi jangkauan penginderaan?

Jarak 3mm dinilai untuk pelat uji besi 12 × 12 × 1mm — kira-kira sesuai dengan area permukaan penginderaan sensor M12. Untuk target yang lebih kecil: besi sekitar 6 × 6mm menghasilkan sekitar 80–85% dari jarak yang dinilai (2,4–2,55mm); besi 4 × 4mm menghasilkan sekitar 70% (2,1mm).

Untuk aplikasi pemasangan panel di mana komponen kecil — pin, bola, atau cap — adalah target deteksi, verifikasi jarak switching aktual dengan ukuran dan bahan target tertentu sebelum menyelesaikan celah sensor-ke-target dalam desain panel.

Q5: Dapatkah beberapa sensor E2E-X3D1-M1CJ dipasang berdekatan satu sama lain di panel yang sama tanpa saling mengganggu?

Sensor terlindungi memiliki kerentanan yang berkurang terhadap gangguan bersama dibandingkan dengan jenis yang tidak terlindungi, tetapi pada jarak samping-ke-samping yang sangat dekat — dalam jarak sekitar 30–40mm muka-ke-muka untuk model frekuensi standar M12 — osilasi simultan dapat menyebabkan sensor yang berdekatan saling mengganggu.

Untuk susunan panel multi-sensor di mana jaraknya kurang dari 40mm, varian E2E Omron dengan frekuensi berbeda (seri E2E-X3D15) memungkinkan unit yang berdekatan beroperasi pada frekuensi osilasi yang berbeda, memungkinkan pemasangan pada jarak sedekat 20–25mm tanpa gangguan.

Verifikasi persyaratan jarak minimum dari data gangguan bersama E2E Omron untuk konfigurasi tertentu.
