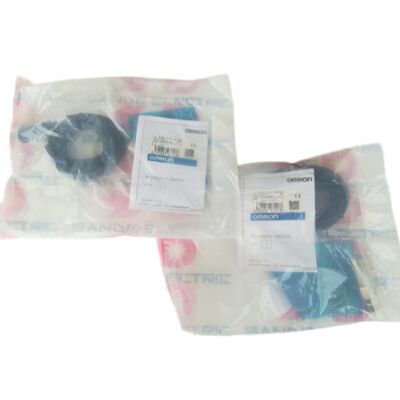

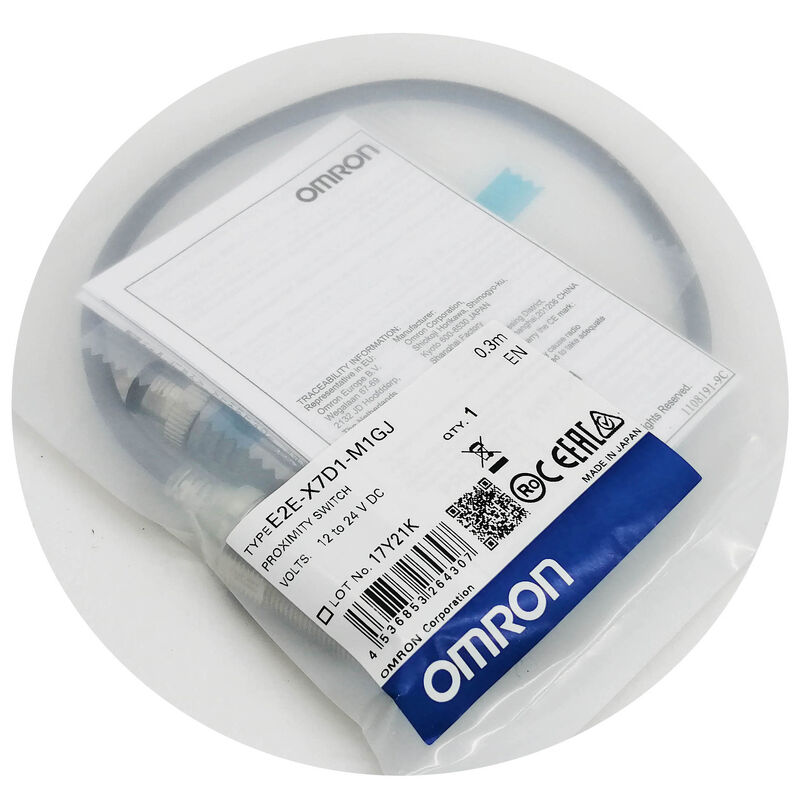

Switch sensor kedekatan OMRON baru E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ. M18 Shielded 7mm Inductive Proximity Sensor. Panel Mount / M12 A-Coded / DC 2-Wire NO / IP67

Konfigurasi Panel Mount ️ Sensing melalui panel

Penggantinya MJ pada E2E-X7D1-M1GJ mengidentifikasi faktor bentuk panel mount dengan konektor M12. Sensor melewati potongan panel dari belakang, mengamankan dengan nut kunci terhadap wajah panel,dengan jendela sensing menghadap ke luar melalui panel depanIni adalah orientasi yang berlawanan dari sensor mesin-mount yang benang ke dalam kurung dengan wajah sensing yang ditujukan untuk melewati target.

Kinerja sensing identik dengan seri standar E2E-X7D1 M18 range 7mm, frekuensi switching 500Hz, perlindungan anti minyak IP67,Indikator LED ganda dengan faktor bentuk yang disesuaikan untuk pemasangan panel dalam peralatan inspeksi kualitas, modul otomatisasi kompak, dan peralatan portabel atau meja di mana titik sensing berada di wajah perangkat.

Konektor M12 dipasang di bagian belakang panel, menjaga kabel jauh dari permukaan sensor.Standarisasi konektor M12 berarti penggantian sensor tidak mengganggu jalan kabel tetap, pasang sensor baru, sambung kembali.

Spesifikasi Utama

7mm dilindungi di M18 Spesifikasi yang tepat

Konstruksi terlindung memfokuskan medan magnet ke depan,memungkinkan pemasangan flush dalam bracket logam tanpa hukuman jarak sensing . M18 berselindung pada 7mm adalah spesifikasi yang ditetapkan untuk aplikasi yang membutuhkan jarak penginderaan 5~7mm dengan pemasangan flush.Perisai menekan bidang fringing lateral yang menyebabkan deteksi palsu ketika sensor tidak terlindung dipasang di dalam logam.

Sirkuit DC 2-Wire Three mA Minimum, Kebocoran 0,8 mA

Sirkuit 2 kabel terhubung secara berurutan dengan beban. Pada kondisi tanpa target: kebocoran 0,8mA melalui beban di bawah ambang ON dari masukan PLC 24V standar (biasanya minimal 5 7mA).Pada kondisi target dideteksi: arus mengalir melalui tahap output dan beban dari pasokan.

Untuk masukan PLC yang menarik 520mA pada 24V, arus beban minimum 3mA memastikan bahwa tahap output sensor dilakukan dengan benar ketika masukan PLC dihubungkan sebagai beban.Menginstal dengan resistor paralel jika impedansi beban cukup tinggi sehingga pengambilan arus jatuh di bawah 3mA.

Jarak pengaturan 5,6 mm 80% dari nominal 7 mm adalah zona kerja yang dapat diandalkan.dan variasi keselarasan panel.

FAQ

T1: Kabel M12 mana yang cocok dengan konektor MJ?

Setiap konektor kabel wanita M12 A-coded adalah standar konektor lapangan dominan dalam otomatisasi pabrik secara global.dan konektor dengan kode X. Untuk koneksi DC 2-kawat, gunakan Pin 1 (cokelat, +V) dan 3 (biru, 0V/output) dari perakitan kabel M12 A-coded 4-pin standar. Pin 2 dan 4 tidak digunakan dalam konfigurasi 2-kawat.

T2: Apa celah kerja yang harus diatur selama pemasangan?

Atur jarak fisik antara permukaan sensor dan pendekatan sasaran terdekat pada 3,5 ∼ 4,5 mm. Hal ini menjaga titik switching nyaman dalam 5.Jarak pengaturan 6 mm di seluruh rentang suhu operasi dan rentang tegangan pasokan. Konfirmasi LED hijau menyala terus-menerus pada celah yang dimaksudkan ini memverifikasi celah berada dalam zona pengaturan yang dapat diandalkan.

T3: Apakah kisaran 7mm berlaku untuk target baja tahan karat?

Baja tahan karat austenit (304/316 kelas) memiliki faktor koreksi sekitar 0,6 ∼0,75 ×, menghasilkan jarak beralih efektif sekitar 4,2 ∼5,25 mm untuk sensor ini.Ini adalah dalam 5.6mm jarak pengaturan, sehingga deteksi stainless steel dapat dicapai jika celah instalasi berada dalam rentang stainless efektif.Selalu memverifikasi jarak pengalihan yang sebenarnya dengan kelas stainless steel tertentu dan target geometri di instalasi yang sebenarnya.

T4: Bagaimana LED ganda membantu selama pemasangan dan operasi?

LED hijau:Hijau tetap tanpa target yang hadir mengkonfirmasi tidak ada permukaan logam berada dalam 5,6mm dari permukaan sensing ∙ tidak ada gangguan yang tidak disengaja di dekatnya.Hijau tetap ketika target berada di celah yang dimaksudkan mengkonfirmasi celah berada dalam jarak pengaturan yang dapat diandalkan.

LED merah:Menyala ketika target memasuki medan sensing. berkedip merah selama pendekatan target menunjukkan celah berada di atau dekat batas zona switching stabil dan perlu penyesuaian.

T5: Apakah pemasangan panel mempengaruhi penyegelan IP67?

Badan sensor mempertahankan penyegelan IP67 dalam orientasi pemasangan apa pun. Konektor M12 mencapai penyegelan IP67 ketika konektor kabel sepenuhnya dipasangkan dan terkunci.lubang panel itu sendiri bukanlah antarmuka tertutup IP67 antara lingkungan panel depan dan belakangJika pemisahan lingkungan antara sisi panel diperlukan misalnya,pencucian di sisi depan dengan kondisi bersih di bagian belakang .
