Fanuc A44L-0001-0166#200C | Sensor Arus Efek Hall — ±200A, Loop Tertutup, CNC Servo/Spindel, Setara LEM HTB-200-P

Gambaran Umum

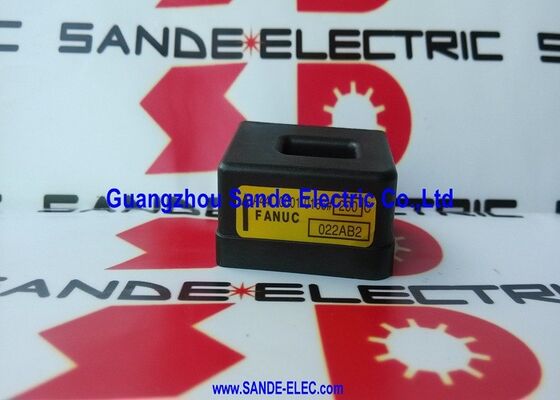

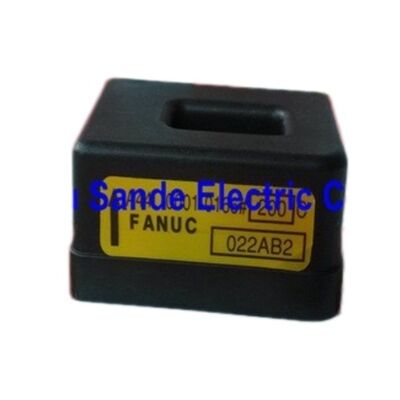

Sensor Fanuc A44L-0001-0166#200C adalah sensor arus efek Hall loop tertutup yang mengukur arus fasa motor pada amplifier servo dan spindel Fanuc, memberikan sinyal analog yang proporsional dengan arus sesaat kembali ke loop kontrol arus amplifier.

Akhiran #200C mengidentifikasi rentang pengukuran ±200A. Sensor ini secara elektrik dan fungsional setara dengan LEM HTB-200-P dan muncul pada modul amplifier Fanuc di mana pun pengukuran arus fasa pada rentang ini diperlukan.

Pengukuran arus adalah loop umpan balik terdalam dalam setiap drive servo atau spindel. Amplifier memerintahkan arus melalui belitan motor untuk menghasilkan torsi; A44L-0001-0166#200C mengukur apa yang sebenarnya mengalir dan melaporkannya kembali.

Pengontrol arus membandingkan arus yang diperintahkan dan yang diukur setiap siklus peralihan PWM — biasanya pada 4kHz hingga 16kHz — dan menyesuaikan output untuk menghilangkan perbedaan. Kontrol arus loop tertutup inilah yang memberikan linearitas torsi dan respons dinamis pada sumbu servo Fanuc, dan mengapa sensor arus yang rusak atau bergeser menyebabkan penurunan kinerja segera atau kondisi alarm.

Prinsip operasi loop tertutup (terkompensasi) membedakan sensor ini dari desain efek Hall yang lebih sederhana. Kumparan umpan balik aktif yang dililitkan di sekitar inti magnetik sensor menggerakkan arus kompensasi yang secara tepat membatalkan medan magnet dari konduktor primer.

Amplifier mengukur arus kompensasi ini — yang mencerminkan arus primer dengan linearitas tinggi dan penyimpangan suhu minimal — daripada tegangan elemen Hall secara langsung. Pembatalan aktif ini memberikan linearitas dan bandwidth yang dibutuhkan oleh kontrol arus motor.

Spesifikasi Utama

Isolasi Galvanik — Keamanan dan Integritas Sinyal

Konduktor fasa motor yang melewati A44L-0001-0166#200C membawa arus dari tautan DC yang biasanya beroperasi pada 300–600V tergantung pada jenis amplifier Fanuc.

Sirkuit kontrol yang menerima output analog sensor beroperasi pada tegangan rendah, direferensikan ke ground pada pengontrol CNC. Tanpa isolasi tinggi, transien tegangan dari peristiwa peralihan IGBT pada bus DC akan terhubung melalui sensor ke sinyal umpan balik arus, merusak pengukuran dengan kebisingan dan berpotensi merusak sirkuit pengukuran analog CNC.

Isolasi galvanik tinggi sensor — biasanya ditentukan dalam kisaran kilovolt untuk perangkat seri LEM HTB — mempertahankan pemisahan listrik antara domain daya dan kontrol. Output analog secara akurat mewakili arus primer tanpa kopling potensial bus DC ke sirkuit kontrol. Isolasi ini adalah spesifikasi kinerja (sinyal arus bersih) dan spesifikasi keselamatan (perlindungan sirkuit kontrol dari tegangan sirkuit daya).

Ketika Sensor Ini Rusak

A44L-0001-0166#200C yang bergeser atau rusak menghasilkan gejala khas pada sistem Fanuc. Offset pada arus nol — sensor melaporkan arus bukan nol ketika tidak ada arus yang mengalir — muncul sebagai perintah torsi berkelanjutan saat berhenti dan dapat menyebabkan penyimpangan sumbu atau osilasi.

Kesalahan penguatan (sensitivitas berbeda dari nilai yang dikalibrasi) menyebabkan torsi sumbu salah secara proporsional, menurunkan kinerja pemosisian dan dalam kasus yang parah memicu alarm kesalahan pelacakan pengontrol servo.

Sensor yang rusak total biasanya memicu alarm arus berlebih segera bahkan pada arus motor rendah, karena amplifier membaca nilai yang salah yang melebihi ambang batas perlindungan.

Sebelum mengganti sensor, pastikan suplai ±15V benar dan stabil, dan konektor sensor terpasang dengan benar. Konektor yang longgar atau kesalahan suplai intermiten dapat menghasilkan gejala yang identik dengan sensor yang rusak.

FAQ

Q1: Apakah A44L-0001-0166#200C dapat diganti langsung dengan LEM HTB-200-P?

Ya, dalam banyak kasus. A44L-0001-0166#200C adalah penunjukan pengadaan Fanuc untuk LEM HTB-200-P yang digunakan dalam amplifier Fanuc.

Spesifikasi listriknya setara. Sebelum memasang LEM HTB-200-P sebagai pengganti, pastikan pin-out konektor dan orientasinya sesuai dengan jejak PCB amplifier — beberapa revisi amplifier Fanuc memasang sensor dalam orientasi tertentu.

Rentang pengukuran, tegangan suplai, dan penskalaan output sama.

Q2: Bagaimana A44L-0001-0166#200C dipasang di amplifier?

Sensor adalah komponen tingkat papan yang dipasang pada atau di dekat bilah bus DC di modul amplifier Fanuc. Penggantian adalah prosedur perbaikan yang memerlukan pemadaman penuh amplifier dan pelepasan muatan kapasitor bus DC ke tegangan aman (diukur pada kapasitor bus, bukan hanya pada sakelar daya) sebelum menangani komponen internal apa pun.

Dokumentasi pemeliharaan amplifier Fanuc menentukan waktu tunggu pelepasan muatan dan prosedur verifikasi. Mengganti sensor tanpa mengonfirmasi pelepasan muatan kapasitor bus berisiko sengatan listrik yang fatal.

Q3: Jenis amplifier Fanuc mana yang menggunakan sensor ini?

A44L-0001-0166#200C digunakan dalam modul amplifier servo Fanuc dan unit amplifier spindel yang memerlukan pengukuran arus ±200A — biasanya modul arus lebih tinggi dalam keluarga amplifier seri Alpha dan Beta, dan dalam modul Catu Daya/Amplifier (PSM) Fanuc.

Model amplifier yang tepat yang menggunakan sensor ini dapat dikonfirmasi dari daftar suku cadang amplifier Fanuc untuk modul spesifik yang sedang diperbaiki.

Q4: Bisakah sensor yang rusak menyebabkan trip arus berlebih berulang meskipun motor tidak kelebihan beban?

Ya. Jika offset output sensor bergeser atau sensor rusak sedemikian rupa sehingga menghasilkan output bukan nol tanpa arus primer, amplifier membaca arus hantu. Ketika pembacaan hantu ini melebihi ambang batas perlindungan arus berlebih, amplifier trip karena arus berlebih meskipun motor sebenarnya tidak menarik arus berlebih.

Ini adalah pola diagnostik umum: alarm arus berlebih yang terjadi pada beban rendah atau nol, hilang saat siklus daya, dan berulang — menunjukkan masalah sensor daripada masalah motor atau beban yang sebenarnya.

Q5: Apakah peringkat ±200A berarti sensor mengukur arus AC dan DC, atau hanya AC?

Peringkat ± berarti sensor mengukur arus dua arah — ia melaporkan arus fasa positif dan negatif secara akurat di seluruh rentang ±200A.

Dalam drive motor AC, arus fasa motor bersifat sinusoidal, bergantian antara nilai positif dan negatif. Prinsip efek Hall loop tertutup beroperasi dengan benar untuk kedua polaritas, membuat sensor cocok untuk pengukuran arus motor servo dan spindel AC tanpa pemotongan setengah gelombang atau penyearahan.
