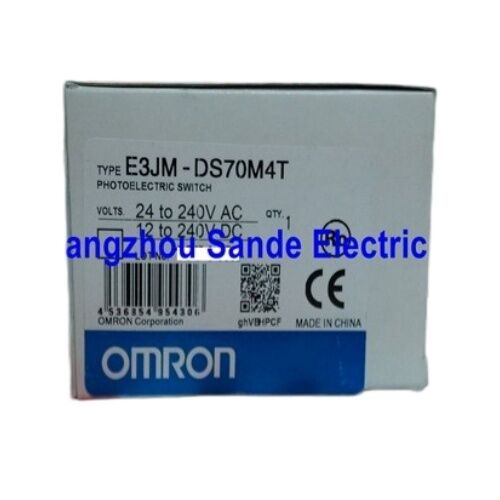

Omron E3JM-DS70M4T Sensor Photoelectric ?? AC/DC Universal, 700mm Diffuse, Relay Output dengan Timer

Merek:Omron

Seri:E3JM

Nomor Bagian:E3JM-DS70M4T(juga disebut sebagai: E3JMDS70M4T / E3JM-DS7OM4T)

Jenis:Sensor saklar fotoelektrik yang terintegrasi

Di Stok ️ Pengiriman Cepat di Seluruh Dunia

Satu sensor, tegangan apapun, pekerjaan apapun.

Sebagian besar sensor fotoelektrik meminta Anda untuk memutuskan sebelumnya: AC atau DC?Omron E3JM-DS70M4TDengan jangkauan catu daya yang membentang12 sampai 240V DCdan24 sampai 240V AC, ia kabel langsung ke hampir setiap panel kontrol di fasilitas apapun tidak ada pencocokan tegangan, tidak ada catu daya khusus, tidak ada perangkat keras tambahan.Fleksibilitas itu sendiri membuatnya salah satu solusi sensing yang paling praktis dalam keluarga E3JM.

Tambahkan aJangkauan deteksi reflektif difus 700 mm, built-in relay output, dan fungsi timer yang dapat dipilih dengan penundaan yang dapat disesuaikan, dan Anda memiliki sensor yang menangani berbagai tugas deteksi objek langsung dari kotak.

Spesifikasi Teknis yang Dikonfirmasi

Semua data di bawah ini diambil langsung dari lembar data resmi Omron E3JM (CSM_E3JM_DS_E_12_6).

Fitur Timer Lebih Berguna dari Kedengarannya

"T" di E3JM-DS70M4T menunjuk timer built-in dan itu layak memahami apa yang sebenarnya memungkinkan di lantai pabrik.

Ada tiga mode yang tersedia, dipilih oleh switch DIP:

ON-delayOutput tidak menyala sampai objek telah hadir untuk periode keterlambatan yang ditetapkan.Jika sesuatu melewati depan sensor dan menghilang sebelum penundaan berakhir, output tidak pernah menembak.

OFF-delayPemanfaatan yang umum terjadi pada aplikasi di mana penyimpanan output singkat diperlukan, misalnya,Menjaga gerbang hilir terbuka sedikit lebih lama setelah bagian telah melewati, atau mempertahankan sinyal ke mekanisme penolakan.

Penundaan satu tembakanPuls output untuk durasi tetap terlepas dari berapa lama objek tetap di zona sensing.

Waktu keterlambatan dapat disesuaikan antara0.1 dan 5 detikPerhatikan bahwa pada model yang dilengkapi dengan timer, fungsi timer selalu aktif, tidak dapat dinonaktifkan.

IP66  Apa yang Sebenarnya Dilindungi

E3JM-DS70M4T membawaPeringkat IP66 menurut IEC 60529Untuk membongkarnya: digit pertama (6) berarti kandang benar-benar tahan debu ∙ tidak ada masuknya partikel dari ukuran apapun.Angka kedua (6) berarti ia tahan jet air kuat dari segala arah.

Secara praktis, sensor ini dapat menangani lingkungan pencucian, instalasi luar ruangan yang terkena hujan, area pemotongan atau penggilingan yang berdebu,dan jalur pengolahan makanan di mana pembuangan peralatan secara rutin adalah standarTidak dirating untuk tenggelam, tapi untuk pemasangan permukaan di lingkungan yang keras, IP66 mencakup sebagian besar kondisi dunia nyata.

Menyala / gelap Memilih modus yang tepat

Setiap kapal E3JM-DS70M4T dengan kemampuan untuk beralih antaraCahaya dihidupkandanDark-onOperasi melalui saklar DIP pada tubuh sensor. tidak diperlukan alat, tidak ada model terpisah untuk memesan.

Lampu ON (L-ON):Output relay energi ketika sensor mendeteksi sinyal yang dipantulkan, yaitu ketika sebuah objek hadir di zona sensing.

Dark-ON (D-ON):Output relay energi ketika sinyal yang dipantulkan adalahtidak adaMode ini digunakan untuk mendeteksi bagian yang hilang, pemantauan celah atau jeda dalam aliran bahan, atau aplikasi manapun di mana tidak adanya objek adalah peristiwa yang berarti.

Modus operasi saat ini ditunjukkan oleh LED indikator merah pada casing sensor.

Penyesuaian Sensitivitas

APengatur satu putaranpada tubuh sensor mengontrol sensitivitas deteksi, memungkinkan penyetelan jarak deteksi dalam kisaran 700mm.Hal ini berguna ketika bekerja dengan bahan yang memiliki reflektivitas rendah, permukaan matte, atau bahan tembus pandang di mana sensitivitas default mungkin perlu ditingkatkan.Hal ini juga memungkinkan jarak deteksi efektif untuk sengaja dikurangi untuk menghindari mendeteksi objek latar belakang di luar zona deteksi yang dimaksudkan.

Di Mana Sensor Ini Dipasang

Kombinasi tegangan universal, perlindungan IP66, output relay, dan built-in timer membuat E3JM-DS70M4T sangat cocok di berbagai aplikasi:

Deteksi kehadiran konveyor dan suku cadang- Memastikan bagian-bagian ada di stasiun sebelum memulai langkah proses, dengan penyaringan ON-delay untuk mengabaikan getaran kecil atau pantulan bagian.

Sensasi akhir perjalanan dan posisiMengidentifikasi ketika elemen mesin mencapai posisi home atau batas, dengan output relay yang dihubungkan langsung ke sirkuit keamanan atau kontrol.

Tingkat pengisian dan deteksi bahan¢ Memantau tingkat pengisian bin atau hopper untuk bahan dengan reflektivitas yang cukup, memicu alarm atau konveyor berhenti ketika tingkat jatuh di luar jangkauan.

Jalur kemasan dan pelabelanMengidentifikasi celah produk, label yang hilang, atau kemasan yang tidak ada, dengan mode timer untuk menghasilkan impuls output yang konsisten untuk penghitung atau PLC hilir.

Instalasi di luar ruangan dan lingkungan yang kerasSetiap mesin luar ruangan, stasiun peralatan pertanian, atau lokasi pemasangan yang terbuka di mana cuaca dan paparan debu adalah kondisi operasi rutin.

Catatan Pengkabelan untuk Instalasi

E3JM-DS70M4T terhubung melaluiblok terminalOmron merekomendasikan penampang konduktor dengan0.3 mm2dengan diameter luar kabel antara 6 dan 8 mm.

Output relay adalahSPDT (single-pole double throw), menyediakan kedua kontak terbuka secara normal (NO) dan ditutup secara normal (NC) secara bersamaan.Suppressor tegangan tinggi harus diterapkan pada beban untuk mencegah gangguan kontak relay antara sisi NO dan NC selama transisi switchingHal ini dicatat secara eksplisit dalam dokumentasi instalasi Omron untuk seri E3JM.

Tinjauan Varian Saluran

E3JM-DS70M4T tersedia dalam tiga varian benang saluran untuk memenuhi standar kabel regional yang berbeda:

Ketiga varian memiliki sensasi dan spesifikasi listrik yang sama. Hanya pemasangan saluran yang berbeda.

FAQ

T1: Bisakah E3JM-DS70M4T didukung oleh AC dan DC dalam instalasi yang sama?

Ya, ini adalah salah satu fitur yang menentukan sensor.12 sampai 240V DCdan24 sampai 240V ACpada terminal yang sama, tanpa sensitivitas polaritas pada koneksi catu daya.Hal ini membuatnya sangat berguna di fasilitas di mana tegangan panel bervariasi antara mesin atau di mana model sensor yang sama perlu disimpan untuk aplikasi AC dan DCTidak ada switching internal yang diperlukan sensor menangani kedua jenis tegangan secara native.

T2: Apa perbedaan antara E3JM-DS70M4T dan E3JM-DS70M4 (tanpa T)?

PeraturanT akhiranmenunjukkan masuknyafungsi timer bawaan. E3JM-DS70M4 (tidak ada T) adalah sensor difus output relay standar tanpa kemampuan waktu. E3JM-DS70M4T menambahkan mode ON-delay, OFF-delay, dan mode one-shot delay, yang dapat dipilih oleh switch DIP,dengan waktu keterlambatan yang dapat disesuaikan dari 0.1 sampai 5 detik. Pada model T, timer selalu aktif tidak dapat dilewatkan. Jika aplikasi Anda membutuhkan respons output segera, tidak tertunda, varian non-T adalah pilihan yang benar.

T3: Objek apa yang dapat dideteksi E3JM-DS70M4T pada jarak sensing 700mm penuh?

Jarak penginderaan 700 mm ditentukan terhadaptarget kertas putih dengan ukuran 200 × 200 mmUntuk bahan yang lebih gelap atau kurang reflektif, jarak deteksi efektif akan lebih pendek.Omron menerbitkan objek sensing vs. kurva jarak menunjukkan bahwa permukaan karbon hitam dan SUS (stainless steel) mengurangi rentang efektif secara signifikan dibandingkan dengan kertas putih.rentang efektif mendekati atau melebihi garis dasar buku putihKetika mendeteksi benda gelap, mat atau kecil, disarankan untuk mengatur sensor lebih dekat dari maksimum 700mm dan menggunakan penyesuai sensitivitas untuk mengoptimalkan keandalan deteksi.

T4: Apakah peringkat IP66 dipertahankan setelah kabel jika saya menggunakan koneksi blok terminal?

Integritas IP66 tergantung pada pemasangan yang tepat.dengan kuatsetelah kabel untuk mempertahankan kandang tertutup.Omron menentukan bahwa penutup harus diikat dengan aman untuk mempertahankan peringkat IP66 penutup longgar atau pemasangan saluran yang tidak benar akan membahayakan segelOmron juga merekomendasikan menggunakan kabel dengan diameter luar antara 6 dan 8 mm untuk memastikan penyegelan yang tepat di pintu masuk kabel.Kabel koneksi kacang disediakan dalam paket; perhatikan bahwa model yang terdaftar UL (-US) tidak termasuk kacang ini.

T5: Bisakah output E3JM-DS70M4T dihubungkan langsung ke input PLC?

E3JM-DS70M4T menggunakanoutput relayKontak relay adalah tegangan-agnostik mereka dapat beralih beban AC atau DC dalam batas nominal (250 VAC, 3A max. / 5 VDC, 10 mA min).Untuk koneksi input diskrit PLC, kontak relay dapat dihubungkan secara berurutan dengan tegangan pasokan input PLC, memberikan sinyal switching yang bersih dan terisolasi. Waktu respons 30ms cukup untuk sebagian besar aplikasi pemindaian PLC.Untuk aplikasi yang membutuhkan respons yang lebih cepat, varian DC SSR (E3JM-DS70S4T) menawarkan waktu operasi/reset 5 ms dan harus dipertimbangkan sebagai gantinya.
