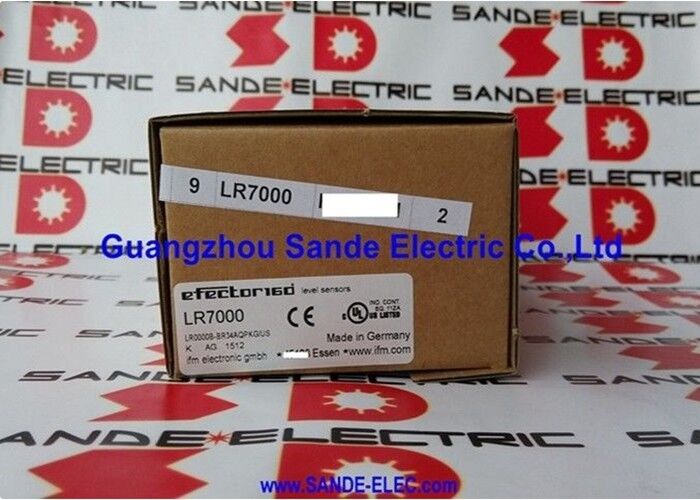

IFM Efector LR7000 Level Sensor LR7000

IFM Efector LR7000∙ Radar Gelombang Terpandu Sensor Tingkat Kontinyu ∙ 18 ∙ 30V DC, PNP, IP67, G3⁄4", Probe hingga 1600mm, 4-digit Display

Gambaran umum

PeraturanIFM Efector LR7000adalah sensor tingkat radar gelombang dipandu (GWR) yang mencakup pengukuran tingkat terus menerus di tangki dan wadah yang berisi air, minyak, pendingin, dan cairan serupa.

The system consists of a separate evaluation unit and a flexible probe that can be cut to the required length for the specific tank installation — anything from 100mm up to 1600mm — giving the installer a single sensor family that fits a wide range of tank geometries without stocking multiple fixed-length variants.

Radar gelombang dipandu adalah metode pengukuran yang sangat cocok untuk jenis cairan LR7000 dirancang untuk tidak seperti sensor ultrasonik yang dapat terganggu oleh busa, uap,atau turbulensi pengisian pada permukaan cairan, sebuah radar gelombang dipandu mengirim pulsa gelombang mikro di sepanjang batang fisik atau kabel probe yang tenggelam ke dalam cairan.

Pulsa bergerak di sepanjang probe, dipantulkan dari permukaan cairan pada titik perubahan impedansi antara udara dan cairan, dan kembali ke transceiver.Karena sinyal bergerak di sepanjang probe daripada melalui udara di atas cairan, busa, kondensasi, dan uap bergerak lambat memiliki efek yang tidak penting pada pengukuran.

Tampilan LED alfanumerik 4 digit dari unit evaluasi LR7000 memberikan pembacaan konstan dari tingkat yang diukur langsung pada tubuh sensor,Menghilangkan kebutuhan untuk masuk ke sistem kontrol untuk memeriksa tingkat tangki aktual selama pengoperasian atau pemecahan masalah.

Kedua output switching dapat diprogram secara independen setpoint, reset point, dan polaritas NO/NC melalui tombol panel depan,tanpa alat pemrograman eksternal yang diperlukan untuk konfigurasi dasar.

Spesifikasi Utama

Desain Modular: Unit Evaluasi + Probe

Pemisahan LR7000 dari elektronik evaluasi dari probe adalah pilihan teknik yang menyederhanakan instalasi dan pemeliharaan.Unit evaluasi yang berisi elektronik transceiver radar, tampilan, tombol pemrograman, dan konektor listrik M12 dipasang di atas tangki di titik akses yang nyaman.

Sonde membentang ke bawah ke dalam tangki melalui koneksi proses G3⁄4 ".

Karena probe dapat dipotong ke panjang yang tepat yang diperlukan untuk setiap tangki, tidak ada zona mati di bagian bawah yang disebabkan oleh probe yang terlalu panjang,dan tidak ada pengurangan dalam rentang pengukuran karena probe berakhir terlalu awal.

Akhir pemotongan adalah titik akhir refleksi; pemotongan adalah bagian yang disengaja dari prosedur pemasangan, bukan modifikasi.IFM menentukan prosedur pemotongan untuk memastikan ujung bersih yang tidak menciptakan refleksi palsu.

Untuk aplikasi di mana dimensi tangki berubah tangki baru mengganti tangki yang lebih tua, atau sensor dipindahkan probe dapat dipotong atau diganti tanpa mengubah unit evaluasi.

Modularitas ini mengurangi total biaya adaptasi di fasilitas di mana konfigurasi tangki secara berkala direvisi.

Dua Output Switching yang Dapat Diprogram

LR7000 menyediakan dua output switching yang dapat dikonfigurasi secara independen.output 1 memicu sinyal "pompa isi ON" ketika tingkat turun di bawah ambang minimum (SP1), dan output 2 memicu "peringatan banjir" ketika tingkat mencapai maksimum (SP2).

Kedua output dapat diprogram sebagai NO atau NC, memungkinkan baik logika aktif tinggi atau aktif rendah tanpa kabel ulang.

Output switching terhubung langsung ke kartu input digital PLC, modul relay, atau indikator kontrol proses melalui konektor M12.

Dengan kapasitas arus output 250 mA (per output untuk switching PNP), LR7000 menggerakkan beban otomatisasi standar tanpa amplifier yang menginterposisi di sebagian besar instalasi.

Cocok untuk aplikasi: Air, minyak, pendingin

IFM menempatkan LR7000 secara khusus untuk air, minyak,dan pendingin dalam tangki industri dan aplikasi kontainer jenis cair dengan sifat dielektrik yang dituntun gelombang radar menangani paling dapat diandalkan.

Cairan dengan konstanta dielektrik yang sangat rendah (di bawah sekitar 1,5) mengurangi amplitudo refleksi di permukaan cairan; air, air pendingin,dan sebagian besar minyak industri jauh di atas ambang batas ini dan menghasilkan refleksi yang kuat di seluruh panjang probe LR7000.

Koneksi proses G3⁄4 "adalah benang laki-laki standar yang digunakan pada nozel tangki industri dan port kaca pandang.Sebuah nozzle bergaris di atas tangki dengan kompatibel G3⁄4 "garis wanita menerima LR7000 langsungAdaptor tersedia dari IFM untuk tangki dengan standar koneksi yang berbeda.

FAQ

T1: Apakah probe LR7000 perlu dikalibrasi kembali setelah dipotong ke panjang?

Memotong probe ke kedalaman tangki yang diperlukan tidak memerlukan kalibrasi ulang sirkuit radar sensor.

Unit evaluasi diprogram dengan panjang probe yang dipasang sebagai parameter referensi,dan pengukuran tingkat dihitung dari posisi titik refleksi relatif terhadap referensi ini.

Setelah dipotong dan dipasang, masukkan panjang probe dan titik pengaturan tingkat minimum/maksimum melalui panel depan penyesuaian internal sensor ditetapkan di pabrik dan tidak perlu disesuaikan.

T2: Dapatkah LR7000 mengukur tingkat dalam tangki dengan agitator internal atau pencampur dayung?

Radar gelombang dipandu umumnya lebih tahan terhadap pergolakan daripada sensor tingkat ultrasonik, karena sinyal bergerak di sepanjang probe daripada melalui udara.kontak mekanis langsung antara pisau penggerak berputar dan probe harus dihindari.

Posisikan probe di zona tangki yang pisau agitator tidak masuk biasanya di dinding tangki berlawanan dengan agitator,atau dalam tabung tetap atau tabung panduan jika geometri tangki menciptakan pergolakan yang tak terelakkan di seluruh wadah.

T3: Suhu proses apa yang dapat tahan LR7000 probe?

Spesifikasi suhu lingkungan dari 0°C sampai +60°C mengacu pada suhu pada unit evaluasi.Probe itu sendiri diresmikan untuk suhu proses yang lebih tinggi Untuk proses suhu tinggi seperti sistem air panas, konfirmasi suhu proses terhadap spesifikasi material probe sebelum pemasangan.

T4: Bagaimana kedua output switching dikonfigurasi, dan dapatkah mereka berbagi setpoint yang sama?

Setiap output memiliki setpoint independen sendiri (SP1, SP2) dan reset point (rP1, rP2), dapat dikonfigurasi di menu pemrograman melalui tombol panel depan.meskipun aplikasi khas menggunakan ambang yang berbeda untuk tindakan yang berbeda (e.g, penuh start dan alarm overflow).

Setiap output dapat diprogram secara independen sebagai NO atau NC. Varian IO-Link yang mampu dalam seri LR juga mendukung parameterisasi jarak jauh dan transmisi nilai proses sebagai data analog.

T5: Apakah LR7000 kompatibel dengan sistem IO-Link IFM untuk pemantauan jarak jauh?

Basis LR7000 menyediakan output switching. Seri LR IFM mencakup varian IO-Link yang menambahkan komunikasi IO-Link untuk transmisi data tingkat analog real-time, parameterisasi jarak jauh,dan akses diagnostik melalui master IO-Link.

Jika output tingkat analog terus menerus dan bukan switching berbasis setpoint diperlukan untuk aplikasi, periksa apakah kode urutan LR7000 khusus mencakup kemampuan IO-Link,atau mempertimbangkan varian IO-Link dari seri LR.
