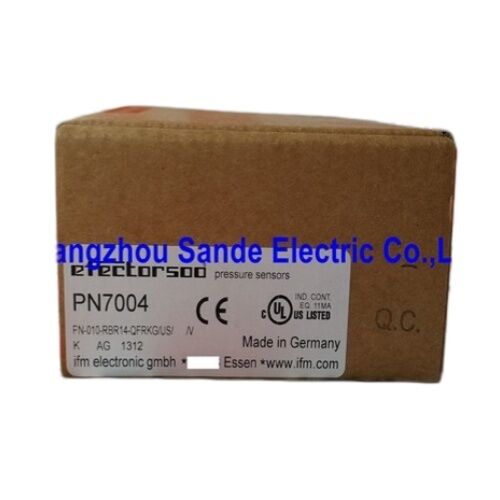

ifm Sensor tekanan PN7004 PN7004

IFM PN7004. Sensor Tekanan Elektronik 010 bar, 1836VDC, 2x PNP/NPN Output, G1/4 Internal, M12, IP65, 4-digit Display

Gambaran umum

PeraturanIFM PN7004adalah sensor tekanan elektronik yang mencakup -1 hingga 10 bar, dengan dua output switching yang dapat diprogram secara independen, tampilan alfanumerik berangka 4 digit terintegrasi,dan G1⁄4" koneksi proses benang wanita (internal)Dalam seri PN7000 IFM, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

Kisaran -1 hingga 10 bar adalah domain sistem pneumatik dan proses tekanan rendah.

Pasokan udara terkompresi untuk mesin industri biasanya beroperasi pada 6?? 8 bar; ejektor vakum untuk penjepit hisap beroperasi antara 0 dan -1 bar gauge;sirkuit air pendingin berjalan pada 3 ∼ 8 bar tergantung pada ketinggian sistem dan tekanan pompa.

PN7004 menangani semua ini dengan rentang pengukuran tunggal, dan tampilan terintegrasi memberikan pembacaan tekanan langsung di titik penginderaan tanpa instrumen tambahan.

Dua output switching yang dapat diprogram adalah fitur yang paling praktis dari PN7004 dibandingkan dengan switch tekanan output tunggal yang lebih sederhana.

Dalam sistem manapun yang membutuhkan setpoint kontrol dan setpoint alarm, kompresor yang memuat 5 bar dan alarm di bawah 3 bar,sirkuit hidraulik yang memungkinkan siklus pada 60 bar dan alarm di atas 80 bar PN7004 menggantikan dua sensor terpisah dengan satu.

Kedua titik pengaturan memantau koneksi tekanan yang sama; keduanya terhubung secara independen ke PLC; keduanya beralih pada tingkat ambang yang diprogram secara individual.

Spesifikasi Utama

−1 sampai 10 Bar Vakum Melalui Pneumatik

Jangkauan pengukuran mulai dari -1 bar membuat PN7004 langsung berlaku untuk aplikasi vakum tanpa memerlukan sensor terpisah.pembentukan vakum, dan aplikasi degassing beroperasi antara 0 dan -0,95 bar gauge (mendekati vakum penuh).

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

Rentang atas 10 bar mencakup seluruh spektrum tekanan mesin pneumatik. Pengiriman kompresor industri standar ke distribusi pneumatik biasanya 6 ‰ 8 bar;setelah regulator tekanan dan kerugian, tekanan titik penggunaan adalah 4 ‰ 6 bar; aplikasi pneumatik tekanan tinggi (beberapa tabung penjepit, pers pneumatik) mencapai 8 ‰ 10 bar.

PN7004 menangani semua ini tanpa melampaui rentang pengukurannya.

Perlindungan overload: 75 bar Proof, 150 bar Burst

Tujuh puluh lima bar tekanan bukti terhadap rentang pengukuran 10 bar adalah 7.51:1 faktor overload.

Ini adalah pengakuan IFM bahwa bahkan sistem pneumatik dan hidrolik tekanan rendah mengalami kejadian tekanan sementara yang jauh di atas rentang operasi normal merekaPengeluaran akumulator, dan benturan end-stop silinder hidrolik semua menghasilkan transisi yang dapat melebihi titik pengaturan beberapa kali.

Tekanan tahan 75 bar memastikan sel pengukuran keramik PN7004 bertahan dari kejadian ini tanpa pergeseran nol atau kerusakan permanen.

FAQ

T1: Apa perbedaan antara PN7004 dan PN7000, dan bagaimana saya memilih?

PN7004 mengukur -1 sampai 10 bar dengan IP65 dan G1⁄4" internal (wanita) benang, dimaksudkan untuk sistem pneumatik, hidraulik tekanan rendah, dan udara instrumen.PN7000 mengukur 0 ¢ 400 bar dengan IP67 dan G1⁄4 "garis eksternal (pria), untuk sirkuit hidraulik utama dalam mesin bertekanan tinggi.

Kedua memiliki sumber daya DC 1836V yang sama, output PNP/NPN, konektor M12, dan tampilan terintegrasi.pertimbangkan PN7000 atau varian seri PN jarak menengah.

T2: Bisakah OUT2 pada PN7004 berfungsi sebagai saklar tekanan independen kedua?

OUT2 dapat diprogram baik sebagai output switching independen kedua pada titik pengaturan yang berbeda dari OUT1, atau sebagai output diagnostik yang menandakan status internal sensor.Ketika dikonfigurasi sebagai output switching kedua, kedua output beralih secara independen pada masing-masing setpoint yang diprogram, masing-masing dengan pengaturan histeresis sendiri.

Hal ini membuat PN7004 setara dengan dua saklar tekanan output tunggal independen yang berbagi satu titik pengukuran.

T3: Koneksi G1⁄4" terdaftar sebagai thread internal perangkat keras apa yang terhubung sensor?

G1⁄4" internal (wanita) benang berarti tubuh sensor berisi soket wanita di mana laki-laki G1⁄4" fittings BSP screwed. untuk memasang PN7004, laki-laki G1⁄4" BSP puting, adaptor,atau pemasangan langsung dari garis tekanan mesin harus berpasangan dengan soket sensor.

Banyak manifold hidraulik dan pneumatik menyediakan port G1⁄4" wanita PN7000 (benang pria) akan terhubung ke ini secara langsung, tetapi PN7004 (benang wanita) membutuhkan fitting atau adaptor benang pria.Memverifikasi format koneksi di mesin tap tekanan sebelum memesan.

T4: PN7004 menggantikan PB7024 dan PN7024? Apakah ini pengganti langsung?

IFM mencantumkan PN7004 sebagai pengganti untuk model sebelumnya, dengan rentang pengukuran yang kompatibel, jenis output, dan koneksi proses.Antarmuka pemrograman dan tampilan berbeda dari model lama.

Instalasi listrik dan mekanik harus kompatibel dalam kebanyakan kasus. periksa pin-out konektor M12 dari instalasi asli terhadap penugasan konektor PN7004 sebelum kabel.

T5: Apakah IP65 cukup untuk lingkungan mesin hidrolik, atau apakah IP67 diperlukan?

IP65 mencakup pengecualian debu lengkap dan perlindungan terhadap jet air dari segala arah ‡ cukup untuk kabut minyak, percikan pendingin,dan paparan fluida kebetulan yang khas dari lingkungan mesin hidrolik.

IP67 (pencelupan sementara) diperlukan ketika sensor dapat tenggelam atau terkena banjir cairan bertekanan tinggi.

Untuk sebagian besar instalasi panel pneumatik dan hidrolik di mana sensor berada di dalam kabinet mesin atau pada manifold yang dapat diakses, IP65 sudah cukup.

Untuk sensor yang dipasang di sumur, parit, atau lokasi di mana akumulasi cairan mungkin, IP67 memberikan perlindungan tambahan.
