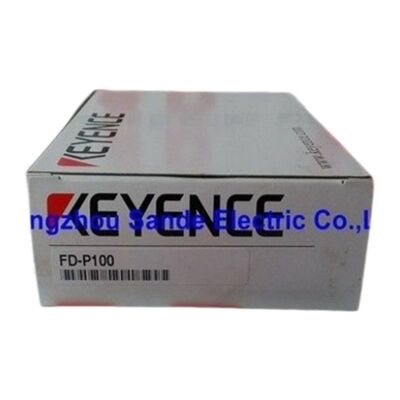

Sensor aliran Keyence FD-P100 FDP100 FD-P100

Keyence FD-P100. Kepala Sensor Tekanan Aliran. Deteksi Aliran Cairan, Kompatibel PLC, Inline Mounting.

Gambaran umum

PeraturanKeyence FD-P100adalah komponen kepala sensor dari sistem sensor aliran digital Keyence dengan amplifier terpisah, yang mencakup kisaran aliran 10 sampai 100 liter per menit dalam aplikasi pemantauan cairan.

Ini bekerja sebagai bagian dari sistem terintegrasi: kepala sensor FD-P100 dipasang langsung di saluran aliran,sementara unit amplifier terpisah (FD-V70A untuk DIN rail atau FD-V75A untuk panel pemasangan) dipasang di lokasi panel kontrol yang nyaman menjaga elektronik jauh dari cairan, panas, dan getaran di titik deteksi.

Arsitektur split ini adalah keuntungan praktis dari desain amplifier terpisah.

Kepala sensor itu sendiri tidak membawa elektronik yang berisiko dari semprotan pendingin, suhu proses, atau getaran mekanis.untuk menghasilkan sinyal yang proses amplifier.

Amplifier, dipasang di lingkungan panel yang dikendalikan, berisi tampilan, komparator ambang, output analog, dan antarmuka PLC.

Insinyur yang akrab dengan seri FD Keyence akan mengenali ini sebagai filosofi yang sama digunakan di seluruh keluarga produk FD-Vmasing-masing dioptimalkan untuk lingkungan operasi masing-masing.

Dalam sistem manufaktur berbasis PLC, FD-P100 menyediakan data aliran yang digunakan program PLC untuk pemantauan sirkuit pendingin, konfirmasi aliran pendingin sebelum operasi pemesinan dimulai,Pengendalian cairan proses, dan generasi alarm ketika aliran turun di bawah ambang batas aman minimum.

Keluar NPN atau PNP kolektor terbuka amplifier (tergantung pada varian amplifier) terhubung langsung ke modul input digital PLC tanpa pengkondisian sinyal menengah.

Spesifikasi Utama

Arsitektur Amplifier Terpisah Dua Komponen, Satu Sistem

Kepala sensor FD-P100 dan penguat yang dipasangkan membentuk sistem di mana pemisahan fisik antara titik sensing dan elektronik kontrol adalah keuntungan teknik yang menentukan.

Dalam lingkungan manufaktur di mana sensor harus diposisikan dekat pompa, di dalam kandang mesin, berdekatan dengan sumber panas, atau di mana saja yang membuat elektronik tertekan,Arsitektur split memungkinkan penempatan sensor yang optimal tanpa mengorbankan keandalan amplifier.

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

Tampilan diperbarui lima kali per detik dalam operasi normal, cukup cepat untuk melihat variasi aliran sementara secara real time.

Dua output kontrol dari amplifier menyediakan monitoring ambang batas independen. Satu output dapat menandakan "aliran normal dikonfirmasi" sementara sinyal kedua "aliran terlalu rendah, hentikan operasi".

Kemampuan output ganda ini melayani aplikasi interlock keamanan di mana konfirmasi batas aliran minimum dan maksimum diperlukan dalam satu instalasi.

Waktu Tanggapan dan Output Analog

Waktu respons yang dapat dipilih (0,5 sampai 60 detik) bukanlah batasan tetapi fungsi rata-rata yang disengaja yang menentukan seberapa cepat nilai yang ditampilkan dan output merespons perubahan aliran.

Waktu respons pendek (0,5 ∼1 detik) sesuai untuk mendeteksi penutupan aliran cepat atau lonjakan.

Waktu respons yang lebih lama (560 detik) rata-rata fluktuasi yang disebabkan oleh turbulensi dalam aplikasi aliran yang stabil,menghasilkan tampilan dan output yang stabil yang tidak memicu alarm palsu dari denyut sementara.

Output analog (melalui amplifier), dengan akurasi skala penuh 0,5% pada 20°C/25°C,menerjemahkan rentang aliran penuh 10~100 L/min menjadi sinyal listrik proporsional yang cocok untuk modul input analog PLC.

Sinyal terus menerus ini memungkinkan sistem pengawasan untuk tren data aliran dari waktu ke waktu, menghitung konsumsi kumulatif,dan mendeteksi degradasi bertahap dalam kinerja pompa atau filter sebagai tren progresif daripada hanya merespons batas..

Integrasi PLC ️ Koneksi langsung ke sistem kontrol

Amplifier yang dipasangkan dengan FD-P100 dirancang dari bawah ke atas sebagai perangkat lapangan PLC.

Daya ditarik dari catu daya medan 24V DC PLC; logika output NPN atau PNP secara langsung sesuai dengan polaritas kartu input PLC tanpa adaptor;output analog terhubung ke saluran input analog standar 4?? 20 mA atau tegangan.

Tidak ada konverter sinyal, antarmuka relay, atau tahap amplifier menengah yang diperlukan antara sistem FD dan PLC.

Untuk interlock konfirmasi proses dimana siklus pemesinan tidak dapat dimulai sampai aliran pendinginan diverifikasi PLC membaca output status aliran dari amplifier FD sebagai input digital standar.

Program mesin menunggu "aliran dikonfirmasi" sebelum mengizinkan operasi berikutnya, persis seperti yang akan dilakukan dengan sensor lapangan lainnya.

FAQ

Q1: FD-P100 digambarkan sebagai "kepala sensor"? Apa yang terdiri dari sistem lengkap?

FD-P100 hanya elemen sensing in-line. Sistem operasi yang lengkap membutuhkan penggabungan FD-P100 dengan amplifier seri Keyence FD-V yang kompatibel: FD-V70A (DIN rail, output NPN),FD-V70AP (DIN rail), PNP output), FD-V75A (panel mount, NPN), atau FD-V75AP (panel mount, PNP).

Amplifier menyediakan pasokan DC 12 24V, memproses sinyal kepala sensor, menggerakkan tampilan LED, menghasilkan output switching, dan menyediakan output analog.

Kepala sensor saja tidak menghasilkan output yang dapat digunakan.

T2: Cairan apa yang kompatibel dengan FD-P100?

Seri FD dirancang untuk pemantauan aliran cairan industri termasuk air pendingin, pendingin pemotongan, minyak hidrolik, dan cairan proses umum.,atau cairan suhu tinggi harus dikonfirmasi terhadap data kompatibilitas Keyence untuk bahan basah seri FD-P sebelum pemasangan.

Untuk bahan kimia agresif atau cairan ultra-murni di mana kontaminasi bahan menjadi perhatian, konfirmasi bahan bagian basah terhadap spesifikasi cairan proses.

T3: Bagaimana batas aliran diatur pada amplifier?

Penguat FD-V70A/V75A menyediakan pengaturan ambang melalui tombol panel depan sambil memantau nilai aliran arus pada layar LED.

Dua tingkat ambang bebas (batas atas dan bawah) dapat dikonfigurasi secara independen.

Amplifier juga mendukung bank switching melalui input eksternal ¢ sebuah PLC dapat memilih antara hingga empat set ambang pra-diprogram dengan beralih bank input,memungkinkan sensor yang sama untuk melayani beberapa produk atau kondisi proses tanpa penyesuaian ambang manual.

T4: Apa angka akurasi output analog 0,5% F.S. yang dirujuk?

Keakuratan skala penuh 0,5% berlaku pada suhu cairan 20 °C dan suhu lingkungan 25 °C – kondisi referensi standar untuk spesifikasi akurasi seri FD Keyence.

Pada suhu cairan atau lingkungan lainnya, efek termal pada kepala sensor dan elektronik amplifier dapat menghasilkan penyimpangan yang sedikit lebih besar.

Untuk aplikasi pemantauan aliran yang membutuhkan akurasi dalam kisaran suhu yang luas, evaluasi spesifikasi koefisien suhu amplifier dan kisaran suhu operasi yang diharapkan.

T5: Dapatkah FD-P100 mendeteksi aliran dan tekanan secara bersamaan?

FD-P100 adalah kepala sensor aliran. pengukuran tekanan membutuhkan sensor tekanan terpisah.

Penunjukan "P100" dalam kisaran aliran menunjukkan laju aliran maksimum (100 L/menit) dan bukan fungsi pengukuran tekanan.

Untuk pemantauan aliran dan tekanan secara bersamaan, pemancar tekanan terpisah atau saklar yang terhubung ke PLC yang sama adalah pendekatan standar.
