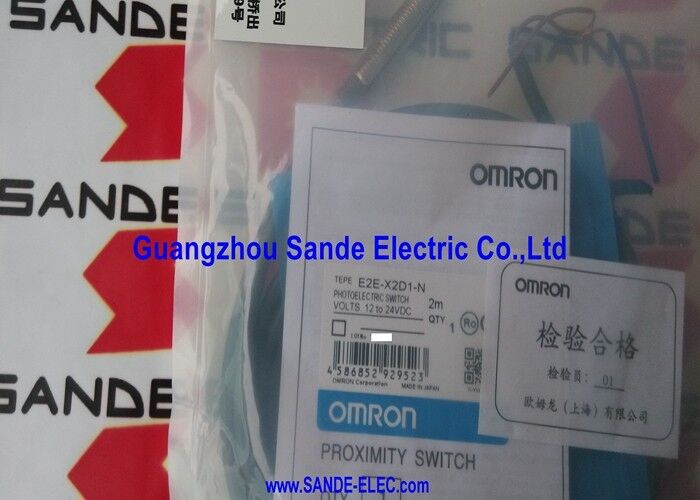

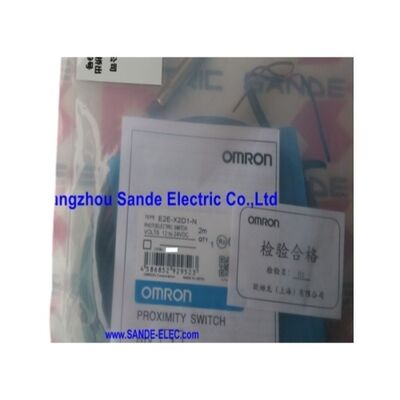

Omron Proximity Switch E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N. Induktif Sensor Proximity M8 Shielded, 2mm NO, DC 2-Wire, 1030VDC, 1.5kHz, IP67, tahan minyak 2m Kabel

Gambaran umum

PeraturanOmron E2E-X2D1-Nadalah sensor kedekatan induktif M8 terlindung yang dihubungkan sebagai perangkat DC 2-kawat yang biasanya terbuka, dengan jarak sensing 2mm dan frekuensi switching 1,5kHz.Sirkuit DC 2-kawat berarti hanya dua kabel sensor terhubung secara berurutan dengan beban antara DC positif pasokan dan kembaliKetika target logam besi memasuki medan sensing 2mm, sirkuit output internal melakukan konduksi dan arus mengalir melalui muatan.

Daya tarik dari sensor DC 2-kawat terletak pada kesederhanaan pemasangan mereka. Dalam mesin dengan banyak titik penginderaan posisi, menghilangkan kabel ketiga (suplai) dari setiap sensor menghemat biaya kabel yang sebenarnya,mengurangi jumlah pin konektor, dan menyederhanakan kabel panel.

Kompromi ini ∙ arus beban minimum 3 mA dan kebocoran off-state 0,8 mA ∙ dapat dikelola di sebagian besar instalasi otomatisasi.

Kartu input PLC DC 24V standar menarik lebih dari 3 mA dalam keadaan ON, dan kebocoran 0,8 mA jauh di bawah ambang pintu masuk,membuat E2E-X2D1-N drop-in langsung untuk posisi sensor mesin konvensional.

Rumah baja tahan karat (SUS303) dan permukaan penginderaan PBT tahan minyak bukanlah pilihan material yang kebetulan.

Dalam aplikasi mesin alat di mana sensor menghabiskan hidupnya dikelilingi oleh memotong pendingin dan minyak kabut,Rumah harus tahan terhadap serangan kimia yang mengorosi rumah kuningan atau seng konvensional dalam beberapa bulan.

Dikombinasikan dengan penyegelan anti minyak IP67 +, spesifikasi bahan E2E-X2D1-N sesuai dengan lingkungan kimia yang sebenarnya dari instalasi mesin alat di mana paling sering digunakan.

Spesifikasi Utama

DC 2-Wire NO The Series-Connection Circuit (Sirkuit sambungan seri)

Dalam sirkuit DC 2-kawat, sensor duduk berturut-turut antara pasokan positif dan beban.Tidak ada arus yang mengalir melalui beban.

Ketika target terdeteksi (sensor ON), transistor melakukan konduksi dan arus mengalir dari pasokan melalui tahap output sensor, melalui beban, dan kembali ke normal.

Dua implikasi praktis langsung mengikuti sirkuit ini.

The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.

Kebocoran 0,8 mA tidak boleh melebihi ambang keadaan OFF input PLC yang terhubung; jika demikian, input terus membaca ON terlepas dari kehadiran target.Masukan PLC industri standar menangani kedua kendala ini tanpa masalah: arus ON minimum mereka melebihi 3 mA dan ambang OFF mereka dengan nyaman mengabaikan 0,8 mA.

Penunjukan "dengan polaritas" berarti kedua kabel sensor telah menentukan peran positif dan negatif mereka tidak dapat ditukarkan. Mengbalikkan kabel pada pemasangan mencegah operasi normal;Namun,, suppressor tegangan dalam sirkuit perlindungan E2E-X2D1-N mencegah kerusakan permanen dari pembalikan polaritas singkat, memungkinkan kesalahan kabel untuk dikoreksi tanpa penggantian sensor.

1.5kHz Respon Kapasitas Deteksi Kecepatan Tengah

Pada 1,5kHz, E2E-X2D1-N menyelesaikan 1.500 siklus deteksi penuh per detik.dan pemeriksaan bagian dalam perlengkapan di stasiun perakitan, kecepatan respons ini nyaman lebih cepat dari setiap peristiwa mekanis sensor perlu melacak.

Untuk aplikasi yang membutuhkan penghitungan pulsa dari gigi gigi berputar cepat atau cakram pengkode, 1,5 kHz memberlakukan batas praktis:penghitungan yang dapat diandalkan mengharuskan setiap peristiwa target setidaknya menempati satu periode switching penuh, yang pada 1,5 kHz berarti target-passing rate hingga sekitar 750 peristiwa per detik dapat diselesaikan dengan bersih.

Pemasangan Flush yang terlindung ️ Fleksibilitas instalasi maksimal

Konstruksi yang terlindung memfokuskan medan elektromagnetik ke depan dari permukaan sensing, mencegah perpanjangan medan lateral yang akan diserap oleh logam di sekitarnya dalam instalasi flush-mount.E2E-X2D1-N benang ke dalam lubang pemasangan standar M8 × 1mm dan diamankan dengan M8 kunci kacang yang disediakan, dengan wajah sensor bergeser ke atau terkubur ke dalam bracket logam di sekitarnya.Ini melindungi permukaan sensing dari kontak mekanik langsung dalam aplikasi di mana target mendekati dari sisi atau di mana ruang instalasi terbatas.

FAQ

Q1: Bagaimana E2E-X2D1-N (NO) berbeda dari versi E2E-X2D2-N (NC)?

Kedua sensor secara listrik identik dalam konstruksi, perumahan, dan jarak sensing.Varian D1 (NO) memiliki transistor output OFF (circuit open) saat tidak aktif dan ON ketika target terdeteksi; varian D2 (NC) adalah kebalikan dari output yang dilakukan saat tidak aktif dan dibuka ketika target terdeteksi. Pilih NO untuk interlock deteksi kehadiran standar di mana "target present = circuit active";Pilih NC untuk aplikasi fail-safe atau sirkuit reverse-logic di mana "target absent = circuit active. "

T2: Lensa kebocoran adalah 0,8 mA ini akan menyebabkan keluaran palsu pada input PLC saya?

Untuk sebagian besar kartu input PLC industri, 0,8 mA jauh di bawah ambang arus ON-state minimum (biasanya 2 ‰ 5 mA).

Masukan tetap dalam keadaan OFF ketika 0,8 mA mengalir melalui itu tanpa target hadir.

Jika menggunakan input yang sangat sensitif dengan ambang ON yang sangat rendah, resistor bypass (5.6 kΩ sampai 10 kΩ) terhubung secara paralel dengan input PLC akan shunt arus kebocoran dan mencegah setiap aktivasi palsu.

T3: Objek penginderaan standar adalah besi 12 × 12 × 1 mm. Bagaimana dengan target yang lebih kecil?

Jarak penginderaan 2 mm ditandai untuk pelat uji besi 12 × 12 × 1 mm.Area target yang lebih kecil mengembalikan arus elektromagnetik yang lebih sedikit ke kumparan sensor dan menghasilkan jarak sensing efektif yang lebih pendek.

Untuk sensor M8, area target sebaiknya sama atau lebih besar dari area wajah sensor (lingkaran dengan diameter sekitar 8 mm).target 4 × 4mm, sekitar 70%.

Selalu ukur titik pemasangan yang sebenarnya dengan dimensi target spesifik dalam kondisi instalasi sebelum mengikat posisi pemasangan mekanis.

T4: Bisakah E2E-X2D1-N beroperasi pada catu daya DC 12V?

Ya, rentang tegangan operasi adalah 10-30V DC, yang mencakup 12V dan 24V DC.

Pada pasokan 12V, tegangan residual transistor output sensor mengurangi tegangan beban efektif untuk memastikan beban beroperasi secara andal pada tegangan yang berkurang ini.

Untuk kartu input PLC yang secara khusus ditandai untuk input 24V,Memverifikasi bahwa tegangan pasokan yang dikurangi masih memenuhi persyaratan tegangan keadaan ON minimum input di terminal input setelah memperhitungkan penurunan kabel dan tegangan residual sensor.

T5: Peringkat IP adalah IP67 ditambah "tahan minyak" apa yang ditambahkan oleh sebutan tahan minyak?

IP67 mencakup perlindungan masuk debu (pengecualian lengkap) dan pencelupan air sementara (1m, 30 menit).minyak hidraulik, dan bahan pendingin pengolahan logam cairan yang secara kimia berbeda dari air dan menyerang bahan penyegelan secara berbeda.

Rumah baja tahan karat dan permukaan penginderaan PBT, dikombinasikan dengan penyegelan anti minyak,memenuhi syarat E2E-X2D1-N untuk lingkungan mesin alat di mana paparan minyak yang berkelanjutan adalah kondisi normal sepanjang umur layanan sensor..
