| Tempat asal | Jepang |
| Nama merek | OMRON |
| Sertifikasi | CE ROHS |
| Nomor model | E2E-X3D1 |

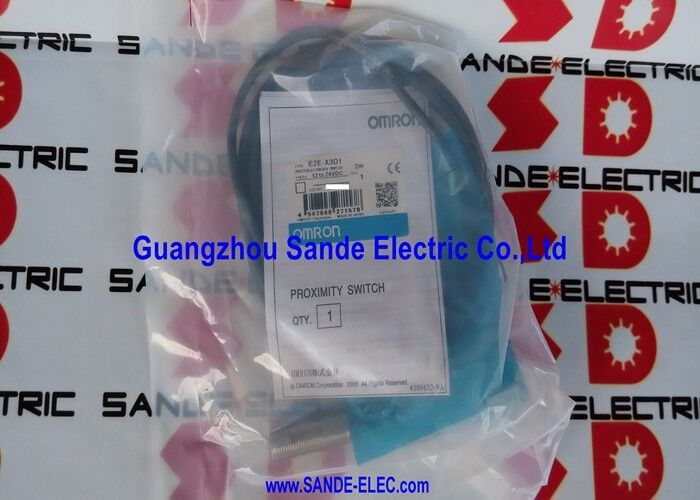

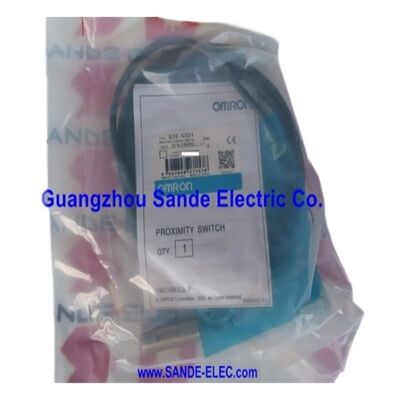

PeraturanOmron E2E-X3D1adalah sensor kedekatan induktif berselindung M12 dengan jarak sensing 3mm dan output DC 2-kawat yang biasanya terbuka.benang yang lebih besar memberikan pemasangan mekanis yang lebih aman di lingkungan mesin getaran tinggi, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.
Jarak penginderaan 3 mm dan rentang pengaturan 0 ∼ 2,4 mm memberikan penginstal jarak kerja yang lebih jauh antara permukaan sensor dan target daripada yang diizinkan oleh sensor M8 yang lebih kecil.
Toleransi tambahan ini menyerap kesalahan keselarasan selama pendekatan target, keausan mekanis dalam mekanisme penggerak,dan perluasan termal dari komponen struktural yang memegang sensor dan target semua yang mengubah celah efektif selama siklus operasi mesin.
Di mana sensor M8 yang diatur pada 1,5 mm mungkin mendekati batas operasinya saat mesin memanas dan struktur berkembang, E2E-X3D1 yang diatur pada 2 mm duduk dengan nyaman dalam 2.Jangkauan pengaturan 4mm di seluruh rentang termal.
Tersedia dalam berbagai varian koneksi kabel PVC tahan minyak 2m atau 5m yang sudah di kabelkan sebelumnya (E2E-X3D1-N), konektor M12 (E2E-X3D1-M1),atau M12 konektor pengaturan IEC (E2E-X3D1-M1G) E2E-X3D1 sesuai dengan standar kabel mesin dari instalasi tanpa perangkat keras adaptor.
| Parameter | Nilai |
|---|---|
| Sensor Jarak | 3 mm (± 10%) |
| Menetapkan Jarak | 0 ∼2,4 mm |
| Perumahan | M12 × 1mm, terlindung |
| Output | DC 2-kawat, NO, dengan polaritas |
| Tegangan Pasokan | 1224V DC |
| Jangkauan Operasi | 10 ̊30V DC |
| Kapasitas Pergantian | 3 ̊100 mA |
| Arus kebocoran | 0.8 mA maksimal |
| Frekuensi respon | Satu kHz. |
| Target Standar | Besi 12 × 12 × 1 mm |
| Peringkat IP | IP67 + tahan minyak |
| Bahan perumahan | Tembaga berlapis nikel |
| Indikator | LED merah (keluar) + LED hijau (jarak pengaturan) |
| Standar | EN60947-1, EN60947-5-2, CE |
E2E-X3D1 dilengkapi dengan dua indikator LED yang melayani fungsi komisi dan operasional yang berbeda, langkah maju dari desain single-LED yang ditemukan pada sensor M8 yang lebih kecil.
PeraturanLED merahmencerminkan keadaan output: menyala ketika output sedang konduktif (target dideteksi, sirkuit aktif) dan padam ketika output terbuka (tidak ada target). the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.
PeraturanLED hijauadalah indikator rentang pengaturan: menyala ketika target berada dalam rentang pengaturan 0 ∼2.4 mm ∼ zona di mana deteksi dapat diandalkan dan stabil.dengan mesin diatur dan target di posisi yang dimaksudkan, LED hijau harus menyala terus-menerus.
Jika LED hijau berkedip atau tidak menyala ketika target berada di posisi yang diinginkan, sensor beroperasi di dekat atau di luar rentang pengaturan yang dapat diandalkan dan celah perlu disesuaikan.Indikator ini menghilangkan kebutuhan untuk multimeter terpisah atau layar diagnostik selama pengaturan awal.
Standar benang M12 adalah format mekanik dominan untuk sensor kedekatan industri dalam desain mesin Eropa dan global.
Potongan silang benang yang lebih besar (12mm diameter versus 8mm untuk M8) memberikan kapasitas torsi yang lebih besar di kacang kunci, mengurangi risiko sensor berputar di bawah getaran.
Dalam aplikasi pada meja mesin berputar, mesin percetakan siklus tinggi, atau peralatan yang tunduk pada getaran mekanik terus menerus,benang M12 mempertahankan posisi sensor jauh lebih andal daripada M8 selama jangka waktu layanan yang diperpanjang.
Kuningan bernikel adalah bahan standar untuk sensor M12 E2E.
Plating nikel memberikan ketahanan korosi terhadap pendingin pemotongan dan minyak yang ditemui di lingkungan mesin alat,sementara kuningan yang mendasarinya memberikan kemampuan pengolahan yang baik dan akurasi dimensi untuk benang presisi.
Untuk aplikasi yang membutuhkan ketahanan korosi maksimum cairan pendingin yang sangat agresif atau lingkungan pencucian varian rumah baja tahan karat dari seri E2E M12 tersedia.
Tiga milimeter jarak sensing dalam tubuh M12 terlindung adalah spesifikasi yang mencakup bagian terbesar dari sensing posisi mesin alat umum: akhir perjalanan pada silinder pneumatik,konfirmasi sebagian hadir dalam perlengkapan, deteksi lokasi palet pada sistem konveyor, dan pemantauan penjaga keamanan.
The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistent, yang membutuhkan rentang sensing yang mempertahankan deteksi yang dapat diandalkan di seluruh variasi permukaan.
Varian koneksi memungkinkan spesifikasi sensor E2E-X3D1 yang sama untuk dipasang dengan standar kabel mesin:rute varian N 2M pra-kabel langsung ke jalur terminal tanpa konektor lapangan; varian konektor M1 dan M1G berpasangan dengan perakitan kabel lapangan M12 Omron, memungkinkan sensor untuk diganti tanpa mengganggu kabel mesin.
Q1: Apa perbedaan antara E2E-X3D1 (M12) dan E2E-X2D1 (M8) dalam aplikasi praktis?
Keduanya adalah sensor DC 2-kawat NO terlindung dengan karakteristik sirkuit yang sama.dan ukuran target standar (12×12mm vs 8×8mm).
Pilih M8 untuk ruang instalasi yang sempit atau di mana hanya target kecil yang terdeteksi.atau ketika mendeteksi fitur target yang lebih besar.
Tubuh M12 juga menampung indikator dual-LED yang tidak tersedia pada varian M8.
P2: Jarak pengaturan adalah 0 ∼2.4 mm pada sensor berukuran 3 mm ∼ mengapa rentang pengaturan kurang dari jarak sensing nominal?
Omron menilai jarak penginderaan nominal pada 3 mm sebagai jarak di mana sensor secara andal mendeteksi target uji standar di bawah kondisi laboratorium yang ditentukan.
Kisaran pengaturan (0 ∼2,4 mm, sekitar 80% dari nominal) adalah zona kerja praktis yang memperhitungkan variabel dunia nyata: toleransi manufaktur (± 10% dari Sn),efek suhu (± 10% lebih dari -25°C sampai +70°C), variasi tegangan (± 1% di atas rentang tegangan nominal), dan variasi permukaan target.
Pengaturan dalam kisaran 0 ∼ 2,4 mm memberikan margin terhadap semua variabel ini secara bersamaan, memastikan beralih yang dapat diandalkan di seluruh rentang kondisi operasi.
T3: Target standar adalah besi 12 × 12 × 1 mm ∙ bagaimana jika bahan target sebenarnya adalah baja tahan karat?
Baja tahan karat (grade austenit non-magnetik seperti 304 atau 316) memiliki faktor koreksi sekitar 0,6 ¢ 0,75 × untuk sensor terlindung E2E. Untuk E2E-X3D1,Ini berarti jarak penginderaan efektif sekitar 1.8 ∙ 2.25 mm untuk target stainless steel 316 dengan ukuran yang sama dengan plat uji besi standar.
Atur celah instalasi dalam kisaran efektif yang dihitung untuk stainless steel, dan verifikasi titik pengalihan yang sebenarnya sebelum menyelesaikan pemasangan mekanis.
Kelas magnetik stainless (seperti 430) berperilaku lebih dekat dengan besi dan dapat menghasilkan jarak dekat dengan rating nominal.
T4: Dapatkah beberapa sensor E2E-X3D1 dipasang berdampingan tanpa mengganggu satu sama lain?
Interferensi timbal balik antara sensor induktif terlindung dimungkinkan ketika dua sensor dipasang saling berhadap-hadapan dengan medan sensing mereka tumpang tindih,atau ketika dipasang berdampingan dengan jarak yang sangat dekat.
Omron menentukan jarak minimal berhadapan dan berdekatan untuk seri E2E M12 untuk mencegah gangguan bersama.
Untuk model frekuensi standar dengan jarak bersebelahan, jarak minimum biasanya dalam kisaran 30 ∼ 40 mm antara permukaan sensor.
Untuk aplikasi yang membutuhkan jarak yang lebih dekat, varian frekuensi yang berbeda (seri E2E-X3D15) memungkinkan sensor yang berdekatan untuk beroperasi pada frekuensi osilasi yang berbeda,memungkinkan instalasi yang jauh lebih dekat.
Q5: E2E-X3D1 tercantum tanpa akhiran kabel tertentu? Apa pilihan koneksi yang tersedia?
E2E-X3D1 menunjuk spesifikasi inti sensor (3mm, terlindung, M12, DC 2-kabel, NO).2 atau 5 meter); E2E-X3D1-M1 (konektor M12 pra-kabel, susunan pin standar); E2E-X3D1-M1G (konektor M12, susunan pin IEC).
Semua varian memberikan kinerja penginderaan yang sama Pilih berdasarkan infrastruktur kabel M12 yang ada di mesin atau apakah instalasi kabel langsung tanpa konektor lapangan lebih disukai.
