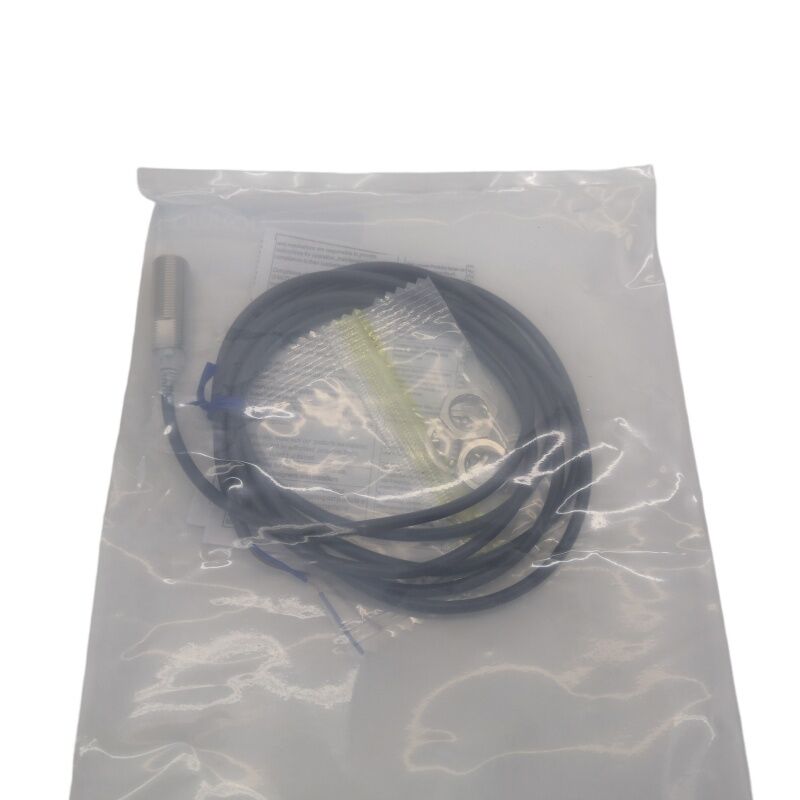

New In Box Proximity Switch E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. Induktif Proximity Sensor M12 Shielded, 3mm NO, DC 2-Wire, 10 30VDC, 1kHz, Dual LED, IP67 Oil-Proof, 2m Kabel Pra-Wired

Gambaran umum

PeraturanOmron E2E-X3D1-Nadalah sensor kedekatan induktif berselindung M12 dengan jarak sensing 3mm dan output DC 2-kabel yang biasanya terbuka, yang sudah di-kabelkan dengan kabel PVC tahan minyak 2 meter.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Dalam seri E2E Omron, X3D1-N pada ukuran bodi M12 menempati posisi tengah yang praktis.Benang M12 dan jarak sensing 3mm merupakan kombinasi ukuran-ke-range yang paling banyak digunakan dalam aplikasi mesin alat industri umum dan otomatisasi.

Langkah naik dari M8 (2mm sensing) ke M12 (3mm sensing) menambahkan milimeter dari deteksi clearancedan ekspansi termal struktural yang dapat mengalihkan celah sensing sebenarnya dari nilai yang ditetapkan selama produksi.

Kabel 2 meter yang sudah di kabelkan sesuai dengan konfigurasi mesin di mana sensor terletak dalam jarak beberapa meter dari panel kontrol atau kotak terminal.

Tidak ada tabel penugasan pin konektor yang diperlukan, tidak ada konektor lapangan untuk sumber atau perakitan ¢ sensor tiba dengan ujung kawatnya kosong dan siap untuk koneksi terminal.

Untuk instalasi getaran yang lebih tinggi atau aplikasi yang membutuhkan penggantian sensor tanpa memutus sambungan kabel tetap,varian konektor M1G memberikan spesifikasi listrik yang sama dengan antarmuka M12 yang dapat diputus.

Spesifikasi Utama

Indikator LED ganda

E2E-X3D1-N membawa dua indikator LED yang melayani fungsi terpisah dan saling melengkapi.mati saat terbuka memberikan konfirmasi operasional terus-menerus tanpa alat diagnostik.

LED hijau menunjukkan apakah target berada dalam kisaran pengaturan 0 ∼ 2,4 mm, menunjukkan bahwa sensor beroperasi di zona deteksi yang dapat diandalkan daripada di tepi kemampuan deteksi.

Selama pemasangan, LED hijau adalah alat pengoperasian utama.LED hijau tetap mengkonfirmasi celah saat ini berada dalam jarak pengaturan yang dapat diandalkan.

Jika indikator hijau tidak menyala atau berkedip saat target bergerak melalui perjalanannya, celah melebihi jarak pengaturan dan posisi pemasangan perlu disesuaikan.

Ini menghilangkan pengaturan celah trial-and-error dan mengurangi waktu antara power-up pertama dan operasi yang dapat diandalkan dikonfirmasi untuk pemeriksaan visual.

DC 2-Wire NO Simplicity With Defined Constraints (Sederhana Dengan Keterbatasan yang Terdefinisi)

Sirkuit DC 2-kawat menempatkan sensor dalam seri dengan beban antara pasokan positif dan umum.

Ketika target memasuki bidang 3mm, output konduktif dan arus mengalir melalui beban.

Dua konduktor “positif” dan “load” membawa fungsi pasokan dan sinyal, menghilangkan kabel pasokan khusus dari desain sensor 3-kawat.

Batasan praktis minimal: arus beban harus setidaknya 3 mA untuk switching yang dapat diandalkan (digenapi oleh semua masukan digital PLC standar), dan 0.Kebocoran 8 mA off-state tidak boleh mencapai ambang ON input (switch input PLC 24V standar pada 5 mA atau lebih), meninggalkan kebocoran 0,8 mA jelas).

Untuk setiap beban dengan karakteristik arus yang tidak biasa, periksa kedua parameter sebelum pemasangan.

Suppressor lonjakan sensor dan perlindungan sirkuit pendek menyerap kesalahan pemasangan dan transisi beban induktif yang akan merusak tahap output.

Pemasangan Flush yang Terlindung

Perisai internal memfokuskan medan penginderaan elektromagnetik secara aksial, mencegah medan lateral yang akan diserap oleh logam di sekitarnya dalam instalasi bracket logam.

E2E-X3D1-N benang ke dalam lubang M12 × 1mm, dipasang flush atau tertanam ke dalam logam, dan mengamankan dengan standar M12 kunci kacang.

Untuk instalasi yang membutuhkan permukaan sensor untuk diatur kembali dari permukaan logam, rentang jarak pengaturan (0 ̊2.4mm) memberikan margin penyesuaian tanpa mengubah konfigurasi pemasangan mekanis.

FAQ

Q1: Apa antarmuka koneksi dari E2E-X3D1-N? Bagaimana kabel terhubung ke panel kontrol?

Kapal E2E-X3D1-N dilengkapi dengan kabel PVC tahan minyak 2m yang diakhiri dengan ujung kawat telanjang.kawat coklat (sumber positif .

Sekrup terminal di panel kontrol atau kotak persimpangan mesin menerima ujung telanjang secara langsung. Tidak ada adaptor konektor atau alat yang diperlukan selain obeng.

P2: Bagaimana frekuensi respons 1 kHz mempengaruhi pilihan sensor ini untuk aplikasi penghitungan?

Pada 1kHz, sensor menyelesaikan 1.000 siklus deteksi ON / OFF penuh per detik.Setiap target harus tetap berada di dalam medan sensing setidaknya satu siklus penuh, yang berarti target kecil yang bergerak sangat cepat dapat dilewatkan..

Batas praktis: target yang melewati 1 m/s melewati zona sensing 3 mm transit dalam sekitar 3 ms, meliputi 4,5 siklus switching pada 1 kHz kurang dari satu siklus.

Untuk aplikasi dengan array target yang bergerak cepat, hitung waktu transit yang diharapkan terhadap periode 1 kHz untuk mengkonfirmasi penghitungan yang dapat diandalkan.

T3: Objek penginderaan standar adalah besi 12 × 12 × 1 mm

Aluminium memiliki faktor koreksi sekitar 0,3 × 0,4 × untuk sensor E2E M12 terlindung.target aluminium dengan ukuran yang sama menghasilkan jarak beralih efektif sekitar 0.9 ∙1.2mm.

Target aluminium yang lebih kecil mengurangi lebih lanjut.mengukur titik pembalikan yang sebenarnya dengan bagian tertentu dan memvalidasikannya terhadap celah instalasi sebelum memperbaiki posisi sensor.

T4: Bisakah E2E-X3D1-N diganti dengan varian konektor M1G tanpa mengubah kabel PLC?

Spesifikasi sensor, sirkuit output, dan tegangan pasokan identik antara E2E-X3D1-N (kabel) dan E2E-X3D1-M1G (konektor M12).

Mengganti dengan varian konektor membutuhkan sumber gabungan kabel lapangan M12 yang kompatibel dan menyalurkannya ke terminal panel kontroldengan hanya kabel lapangan ditambahkan antara terminal dan konektor sensor.

Pengaturan pin konektor (coklat = pin 1 = +V, biru = pin 4 = 0V) harus sesuai dengan kabel rangkaian kabel.

T5: Apakah E2E-X3D1-N memerlukan penyesuaian setelah instalasi?

Sensor ini dikalibrasi pabrik untuk jarak sensing nominal 3 mm.

Setelah dipasang pada celah dalam rentang pengaturan 0 ∼ 2,4 mm dan menghubungkan kabel,Memverifikasi operasi dengan mengkonfirmasi LED merah menyala saat target berada dalam jangkauan dan LED hijau stabil (menunjukkan celah berada dalam jarak pengaturan yang dapat diandalkan).

Jika lampu LED hijau mati atau tidak stabil, kurangi celahnya sampai menyinari secara konstan.
