| Tempat asal | Jepang |
| Nama merek | OMRON |
| Sertifikasi | CE ROHS |

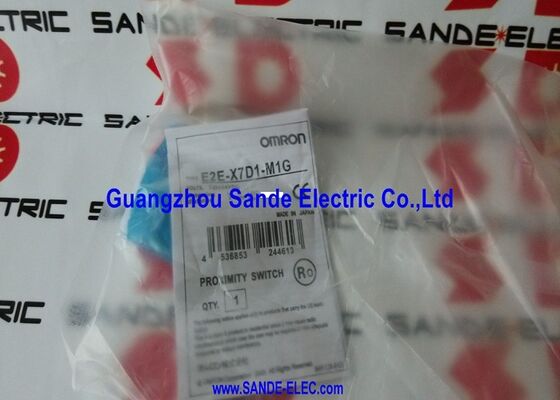

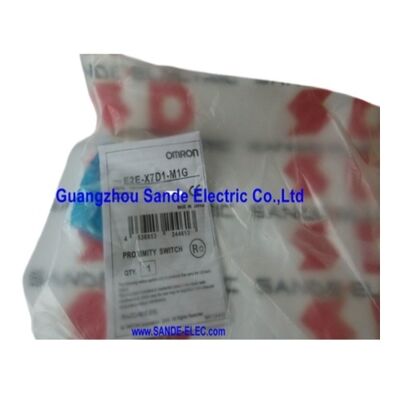

| Nomor model | E2E-X7D1-M1G |
Sensor proksimitas induktif Omron E2E-X7D1-M1G adalah sensor M18 terlindungi dengan jarak deteksi 7mm dan output normally open DC 2-kabel, terhubung melalui konektor lapangan M12 IEC-pinout.Rumah baja tahan karatnya, peringkat perlindungan ganda IP67/IP69K, dan ketahanan terhadap panas dan deterjen industri membedakannya dari sensor proksimitas industri standar yang dirancang murni untuk lingkungan cairan pendingin mesin perkakas — E2E-X7D1-M1G dibuat untuk kondisi kimia dan termal yang lebih keras yang ditemukan dalam pengolahan makanan, produksi minuman, manufaktur farmasi, dan sistem pencucian industri.Antarmuka konektor M12 pada sensor ini bukan sekadar kenyamanan pengkabelan — di lingkungan di mana sensor sering dibersihkan, dicuci, atau disterilkan dengan uap, konektor M12 menyediakan titik pemutusan yang tersegel, tanpa alat untuk penggantian sensor atau perawatan tanpa mengganggu jalur kabel tetap.
Konektor berulir baja tahan karat mempertahankan integritas penyegelannya melalui siklus sterilisasi berulang jauh lebih baik daripada konektor snap-fit plastik, dan susunan pin IEC M12 adalah standar yang ditetapkan untuk perangkat industri lingkungan pencucian.
Dengan panjang keseluruhan 53mm dan panjang ulir 38mm, E2E-X7D1-M1G memberikan kedalaman penyambungan ulir yang signifikan melalui dinding mesin, rangka peralatan, atau blok pemasangan sanitasi — panjang ulir yang lebih panjang dibandingkan dengan sensor M18 standar memastikan pemasangan yang aman bahkan dalam struktur baja tahan karat di mana kedalaman ulir penuh diperlukan untuk stabilitas mekanis terhadap getaran dan beban siklus mesin.
Spesifikasi Utama
Parameter
| Jarak Deteksi | 7 mm (±10%) |
|---|---|
| Jarak Pengaturan | 0–5,6 mm |
| Rumah | M18 × 1mm, baja tahan karat, terlindungi |
| Output | DC 2-kabel, NO, terpolarisasi |
| Tegangan Pasokan | 12–24V DC |
| Rentang Operasi | 10–30V DC |
| Kapasitas Sakelar | 3–100 mA |
| Arus Bocor | Maks. 0,8 mA |
| Frekuensi Respons | 500 Hz |
| Koneksi | Konektor M12 IEC |
| Panjang Keseluruhan | 53 mm |
| Panjang Ulir | 38 mm |
| Peringkat IP | IP67 / IP69K |
| Properti Khusus | Ketahanan panas, ketahanan deterjen |
| IP67 dan IP69K — Dua Tantangan Cairan yang Berbeda | IP67 mencakup pengecualian debu total dan perendaman sementara hingga 1 meter selama 30 menit — perlindungan terhadap cairan pendingin mesin, percikan dari operasi pembersihan, dan cairan yang menggenang di posisi pemasangan sensor. |
IP69K memperluas perlindungan khusus untuk pembersihan bertekanan tinggi dan bersuhu tinggi — standar pengujian IEC 60529 yang mengarahkan air panas (minimal 80°C) pada tekanan tinggi dari berbagai sudut dari jarak dekat (10–15 cm).
Ini adalah kondisi pencucian di fasilitas pengolahan makanan dan farmasi di mana peralatan harus disanitasi dengan air panas, uap, atau larutan pembersih kaustik tanpa membongkar atau melindungi sensor individu.
Sensor yang hanya membawa IP67 tidak selalu tahan terhadap kondisi IP69K — desain penyegelan harus secara independen menangani penyegelan perendaman (kompresi gasket pada tekanan statis) dan ketahanan jet bertekanan tinggi (tekanan dinamis terhadap permukaan dan antarmuka yang terbuka).
Peringkat ganda IP67/IP69K E2E-X7D1-M1G mengonfirmasi bahwa desain telah dikualifikasi terhadap kedua metode pengujian, menjadikannya pilihan yang cocok di mana pun prosedur CIP (clean-in-place) atau SIP (steam-in-place) reguler merupakan bagian dari protokol kebersihan standar fasilitas.
Jarak Deteksi 7mm pada M18 — Keunggulan Jarak Bebas Industri
Bergerak dari ukuran bodi M12 ke M18 meningkatkan jarak deteksi dari 3mm menjadi 7mm — lebih dari dua kali lipat jarak kerja. Untuk mesin proses, celah 7mm mengakomodasi toleransi dimensi struktur baja tahan karat yang dibuat, ekspansi termal rangka mesin logam antara suhu awal dingin dan suhu operasi, dan jarak fisik yang diperlukan untuk mencegah kontak antara permukaan sensor dan target di bawah tingkat getaran yang umum di konveyor pengolahan makanan dan peralatan pengisian.
Dalam proses sanitasi di mana suhu berfluktuasi dari suhu ambien ke pencucian panas ke suhu operasi proses adalah rutin, stabilitas termal titik sakelar ini mencegah trip palsu selama transisi suhu.
Antarmuka Konektor M12 — Tersegel, Dapat Diganti di Lapangan
Konektor pin IEC M12 pada E2E-X7D1-M1G terhubung dengan rakitan kabel lapangan standar berkode M12 menggunakan susunan pin IEC: pin 1 (coklat) = suplai +V, pin 4 (biru) = output/umum.
Kerah pengunci berulir M12 mempertahankan peringkat segel IP69K saat dikencangkan sepenuhnya.
Untuk aplikasi pencucian, pastikan konektor kabel M12 yang berpasangan juga memiliki penyegelan yang sesuai dengan peringkat IP69K untuk antarmuka lengkap guna mempertahankan tingkat perlindungan.
FAQ
T1: Agen pembersih apa yang kompatibel dengan rumah baja tahan karat E2E-X7D1-M1G dan ketahanan deterjennya?
Untuk asam agresif (misalnya, asam nitrat dalam CIP susu) atau pelarut khusus, verifikasi kompatibilitas kimia spesifik bahan permukaan deteksi terhadap komposisi dan konsentrasi agen pembersih. Penunjukan ketahanan deterjen mencakup protokol pembersihan food-grade standar tetapi tidak semua pelarut industri.
T2: Dengan frekuensi sakelar 500Hz, apakah E2E-X7D1-M1G cocok untuk aplikasi penghitungan?
Pada 500Hz, sensor menyelesaikan 500 siklus ON/OFF per detik. Untuk penghitungan kecepatan konveyor tipikal dalam pengolahan makanan (botol, kaleng, paket), di mana barang individu melewati sensor pada tingkat hingga 100 per detik atau kurang, 500Hz memberikan margin keamanan deteksi 5:1.
Untuk jalur pengisian atau pengemasan berkecepatan sangat tinggi di mana barang melewati beberapa ratus per detik, verifikasi waktu transit barang terhadap periode 500Hz. Aplikasi yang membutuhkan tingkat deteksi lebih tinggi harus mempertimbangkan E2E-X3D1-N atau varian E2E frekuensi lebih tinggi lainnya.
T3: Bagaimana konektor M12 harus dilindungi selama pencucian IP69K?
Koneksi M12 hanya memiliki peringkat IP69K penuh saat dipasangkan dengan konektor kabel M12 yang kompatibel yang juga memiliki perlindungan IP69K. Konektor sensor yang tidak terpasang — misalnya selama perawatan singkat — harus dilindungi dengan sumbat penutup M12 berperingkat IP67 atau IP69K untuk mencegah masuknya cairan ke pin konektor.
Selalu pastikan badan konektor rakitan kabel M12 memiliki peringkat IP yang sama dengan sensor agar rakitan lengkap mempertahankan spesifikasi penyegelan.
T4: Apa signifikansi panjang ulir 38mm pada sensor ini dibandingkan dengan sensor M18 berukuran standar?
Sensor E2E M18 standar biasanya memiliki panjang ulir sekitar 30mm.
Panjang ulir 38mm pada E2E-X7D1-M1G memberikan penyambungan yang lebih dalam melalui dinding pemasangan yang lebih tebal — seperti rangka mesin baja tahan karat, blok pemasangan sanitasi, atau panel peralatan dalam pengolahan makanan di mana anggota struktural dibuat dari baja tahan karat berdinding tebal.
Penyambungan ulir yang lebih besar meningkatkan ketahanan tarik, meningkatkan kontak permukaan penyegelan melalui ketebalan panel, dan mendistribusikan gaya penjepitan mur pengunci ke lebih banyak putaran ulir untuk pemasangan yang lebih stabil.
T5: Bisakah E2E-X7D1-M1G mendeteksi logam non-ferrous yang digunakan dalam peralatan pengolahan makanan — baja tahan karat, aluminium, atau titanium?
Jarak deteksi 7mm diberi peringkat untuk pelat uji besi standar. Untuk baja tahan karat austenitik (grade 304/316, umum dalam peralatan makanan), faktor koreksi kira-kira 0,6–0,75×, menghasilkan jarak deteksi efektif sekitar 4,2–5,25mm — masih dalam jangkauan kerja sensor yang berguna untuk sebagian besar pemasangan.
Aluminium memiliki faktor koreksi sekitar 0,3–0,4× (efektif 2,1–2,8mm).
Titanium berperilaku mirip dengan aluminium. Untuk target non-ferrous tertentu dalam aplikasi makanan atau farmasi, konfirmasikan jarak sakelar aktual dengan target dalam pemasangan yang dimaksud sebelum menyetujui desain mekanis.
