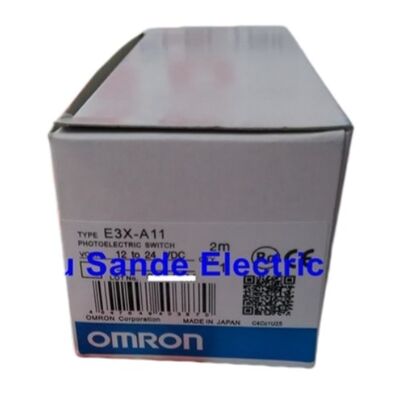

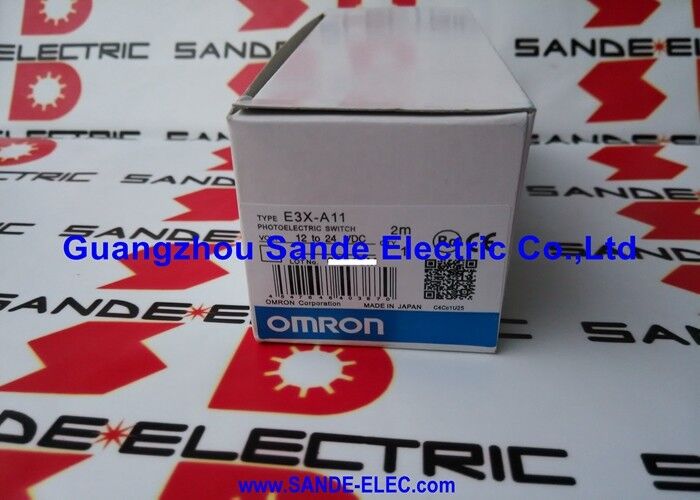

Sakelar Fotolistrik Omron E3X-A11 E3XA11

Omron E3XA11 Fiber Optic Amplifier

Gambaran umum

E3XA11 adalah posisi terbaik sebagai amplifier serat optik kompak untuk sensing industri tujuan umum.

Dalam saluran industri publik, model ini biasanya terdaftar sebagai E3X-A11,dan dokumentasi amplifier Omron menempatkan di keluarga E3X sebagai NPN-output amplifier serat tujuan umum yang dirancang untuk bekerja dengan kepala serat seri E32..

Itu membuatnya menjadi pilihan praktis untuk titik deteksi kompak di mana kepala deteksi harus dipisahkan dari amplifier dan mesin membutuhkan solusi optik yang kecil dan fleksibel.

Keuntungan utama dari model ini adalah fleksibilitasnya dalam ruang mekanik yang sempit.titik sensor optik dapat ditempatkan tepat di mana mesin membutuhkannya, sementara tubuh amplifier tetap dapat diakses untuk penyesuaian dan layanan.

Dalam prakteknya, yang membuat E3XA11 cocok untuk mekanisme sempit, feeders bagian, stasiun perakitan kecil, penanganan elektronik,dan peralatan lain di mana sensor fotoelektrik konvensional yang mandiri akan terlalu besar atau terlalu sulit untuk diposisikan.

Model ini juga membuat pengaturan lapangan sederhana. data yang diterbitkan Omron menunjukkan 10 sampai 30 VDC pasokan, NPN output kolektor terbuka, mode terang ON / gelap ON / SET,Potensiometer sensitivitas 8 putaran dengan indikator, dan kabel 2 meter.

Fitur-fitur ini memberikan installer kontrol manual yang berguna tanpa membuat amplifier terlalu rumit, yang merupakan salah satu alasan amplifier E3X yang lebih tua tetap populer dalam perbaikan dan pekerjaan penggantian.

Spesifikasi Utama

Arsitektur Fiber Amplifier

Kekuatan terbesar dari model ini adalah format amplifier serat optik itu sendiri.sementara amplifier tetap dalam posisi yang lebih mudah diakses untuk kabel dan penyesuaian.

Hal itu membuat E3XA11 berguna dalam peralatan kompak di mana titik deteksi secara fisik sulit dicapai atau di mana desainer perlu mengarahkan cahaya ke zona deteksi yang sempit.

Arsitektur ini sangat berharga dalam aplikasi yang melibatkan bagian-bagian kecil, keselarasan yang tepat, atau perakitan yang penuh sesak secara mekanis.

Alih-alih mengkompromikan titik sensing untuk mengakomodasi tubuh sensor yang lebih besar,desainer dapat menempatkan kepala serat tepat di mana target melewati dan menjaga amplifier tersedia untuk penyesuaian dan pemeliharaan.

Sensitivitas manual dan Logika output

Pengaturan sensitivitas 8 putaran adalah salah satu fitur praktis yang paling berguna dari model ini.latar belakang, atau susunan serat. dalam pengaturan mesin nyata yang dapat membuat perbedaan besar ketika refleksi target, jarak,atau keselarasan harus dipilih dengan tepat daripada diterima sebagai pengaturan pabrik tetap.

Perilaku Lampu ON / Gelap ON yang dapat dipilih juga meningkatkan fleksibilitas.

Hal ini memungkinkan amplifier untuk mencocokkan logika kontrol mesin tanpa memaksa programmer PLC untuk membalikkan sinyal dalam perangkat lunak.yang dapat membuat transisi lebih mulus dan mengurangi waktu persiyapan.

FAQ

T1: Untuk aplikasi seperti apa E3XA11 paling cocok?
Hal ini paling cocok untuk tugas penginderaan optik kompak di mana titik deteksi kecil atau sulit diakses.

Contoh khas termasuk penanganan elektronik, deteksi bagian kecil, perlengkapan perakitan, jalur transfer sempit,dan mesin lain di mana kepala serat lebih mudah untuk menempatkan daripada sensor fotoelektrik mandiri.

P2: Mengapa seorang insinyur memilih amplifier serat optik alih-alih sensor fotoelektrik standar?
Alasan utama adalah fleksibilitas instalasi. sistem serat memisahkan amplifier dari titik sensing,sehingga cahaya dapat diarahkan ke ruang sempit sementara amplifier tetap dapat diakses untuk kabel dan penyesuaianHal ini sangat berharga dalam desain mesin yang kompak atau berorientasi presisi.

T3: Seberapa berguna pengaturan sensitivitas 8 putaran dalam prakteknya?
Hal ini sangat berguna ketika aplikasi membutuhkan penyesuaian hati-hati. penyesuaikan 8 putaran memberikan kontrol yang lebih baik atas ambang sensing daripada trimmer satu putaran sederhana,yang membantu ketika berurusan dengan target kecil, variasi reflektif, atau pengaturan serat yang membutuhkan optimasi yang lebih tepat.

T4: Apa yang harus diperiksa pembeli sebelum menggunakan E3XA11 sebagai pengganti?
Pembeli harus memverifikasi jenis amplifier yang tepat, logika output, catu daya, format kabel, dan kepala serat yang digunakan pada mesin.amplifier dan fiber pairing harus diperiksa bersama-sama daripada diperlakukan sebagai bagian terpisah yang tidak terkait.

T5: Apakah model ini masih lebih berguna untuk penggantian daripada untuk desain baru?
Dalam banyak kasus, ya. saluran distribusi publik mengidentifikasi E3X-A11 dalam konteks warisan dan surplus,jadi sangat praktis untuk memelihara peralatan yang terpasang atau cocok dengan tata letak kontrol yang adaUntuk alasan itu, penyesuaian penggantian yang tepat sering lebih penting daripada perbandingan fitur yang luas.
