| Tempat asal | Jepang |
| Nama merek | OMRON |
| Sertifikasi | CE ROHS |
| Nomor model | E3Z-D66 |

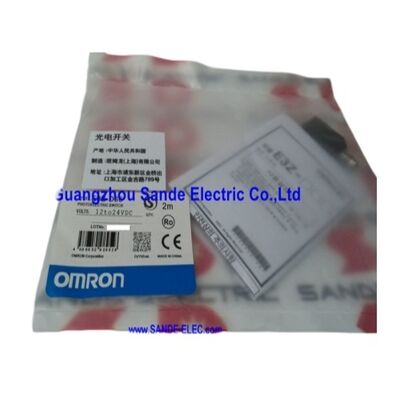

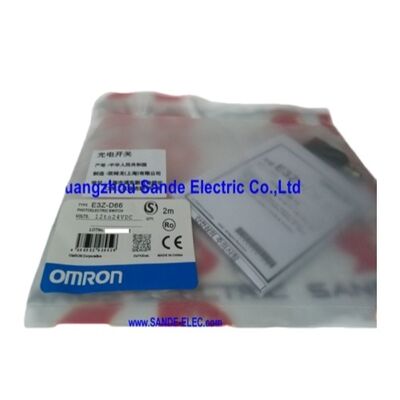

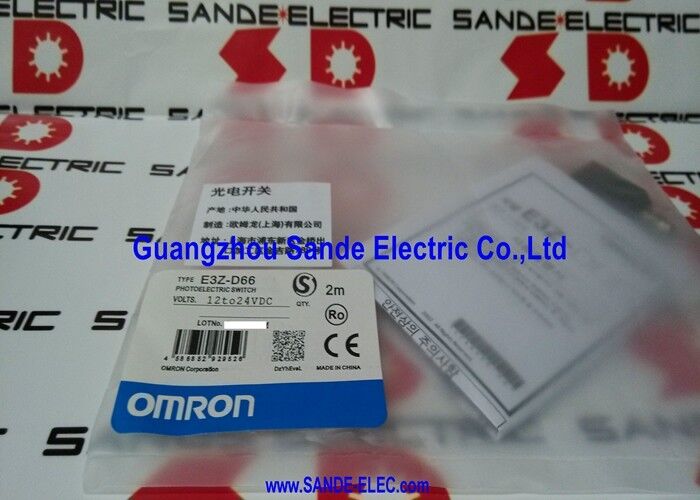

Omron E3Z-D66 adalah sensor fotoelektrik reflektif difus ringkas yang dirancang untuk deteksi industri umum di mana peralihan cepat, ukuran bodi kecil, dan integrasi yang mudah lebih penting daripada jarak penginderaan yang jauh.
Bodi kotaknya, jarak penginderaan 100 mm pada target kertas putih, dan output NPN open-collector menjadikannya pilihan praktis untuk peralatan pengemasan, stasiun perakitan, titik transfer, dan bagian konveyor ringkas di mana deteksi objek yang andal diperlukan di ruang pemasangan yang terbatas.
Model ini sangat berguna ketika pembuat mesin menginginkan sensor mandiri dengan amplifier bawaan daripada pengaturan amplifier dan kepala serat terpisah.
E3Z-D66 menggabungkan optik penginderaan dan tahap output dalam satu housing ringkas, yang menyederhanakan pemasangan dan mengurangi jumlah komponen di lapangan.
Untuk pekerjaan otomatisasi sehari-hari, itu sering berarti pengaturan yang lebih cepat, penggantian yang lebih mudah, dan pengkabelan yang lebih bersih.
Profil kelistrikannya juga sangat cocok dengan sistem kontrol modern.
Sensor beroperasi dari 12 hingga 24 VDC, menggunakan output NPN open-collector, mendukung operasi Light-ON/Dark-ON yang dapat dipilih, dan merespons dalam waktu 1 ms.
Fitur-fitur tersebut membuatnya cocok untuk mesin yang membutuhkan peralihan yang dapat diandalkan tanpa pengaturan parameter yang rumit, sementara sirkuit pelindung menambah daya tahan praktis untuk layanan pabrik sehari-hari.
| Parameter | Nilai |
|---|---|
| Model | E3Z-D66 |
| Bentuk | Tipe persegi |
| Metode Penginderaan | Reflektif difus |
| Jarak Penginderaan | 100 mm |
| Jarak Diferensial | Maks. 20% dari jarak penginderaan |
| Sumber Cahaya | LED Inframerah (860 nm) |
| Tegangan Catu Daya | 12 hingga 24 VDC ±10% |
| Konsumsi Arus | Maks. 30 mA |
| Output Kontrol | NPN open collector |
| Tegangan Beban Maks. | 26,4 VDC |
| Arus Beban Maks. | 100 mA |
| Tegangan Sisa | Maks. 1 V / Maks. 2 V tergantung beban |
| Mode Operasi | Light-ON / Dark-ON dapat dipilih |
| Sirkuit Pelindung | Hubung singkat, polaritas terbalik output, polaritas terbalik suplai |
| Waktu Respons | Maks. 1 ms |
| Metode Koneksi | Konektor M8 |
Salah satu keuntungan paling praktis dari E3Z-D66 adalah tipe amplifier bawaan.
Ini berarti pemasang tidak perlu mengelola kepala penginderaan dan modul amplifier secara terpisah, yang dapat mengurangi kerumitan pengkabelan dan mempercepat pekerjaan penggantian.
Pada peralatan di mana posisi sensor dapat diakses dan bodi mandiri sesuai dengan tata letak, arsitektur yang lebih sederhana seringkali merupakan pilihan terbaik.
Penginderaan reflektif difus bekerja dengan baik dalam berbagai aplikasi tujuan umum karena tidak memerlukan reflektor atau penerima terpisah.
Itu membuat E3Z-D66 mudah diterapkan dalam tugas deteksi objek jarak pendek seperti keberadaan karton, verifikasi suku cadang, penginderaan baki, dan konfirmasi urutan mesin.
Dalam banyak sistem industri ringkas, keuntungan pemasangan praktis itu sama pentingnya dengan spesifikasi penginderaan itu sendiri.
Q1: Untuk aplikasi jenis apa E3Z-D66 paling cocok?
Paling cocok untuk deteksi objek jarak pendek dalam peralatan otomatisasi ringkas. Aplikasi umum termasuk jalur pengemasan, perlengkapan perakitan, konveyor kecil, dan mekanisme transfer di mana sensor fotoelektrik mandiri lebih mudah dipasang dan dikabel daripada sistem amplifier terpisah.
Q2: Mengapa seorang insinyur memilih model reflektif difus daripada tipe through-beam?
Sensor reflektif difus menyederhanakan pemasangan karena tidak memerlukan penerima atau reflektor terpisah.
Dalam praktiknya, itu dapat mengurangi jumlah perangkat keras dan membuat titik penginderaan lebih mudah diintegrasikan, terutama ketika target melewati dekat sensor dan jarak deteksi yang diperlukan sedang.
Q3: Apakah waktu respons 1 ms cocok untuk peralatan produksi?
Ya. Respons 1 ms cukup cepat untuk banyak tugas deteksi industri umum, termasuk konfirmasi suku cadang dan kontrol urutan dalam mesin ringkas.
Ini mendukung peralihan yang stabil tanpa memaksa desainer ke platform optik berkecepatan tinggi yang lebih khusus.
Q4: Apa yang harus diketahui pengguna tentang mode Light-ON / Dark-ON yang dapat dipilih?
Fitur ini memberikan fleksibilitas lebih bagi pemasang dalam mencocokkan output sensor dengan logika mesin.
Alih-alih mendesain ulang program kontrol di sekitar satu gaya output tetap, insinyur dapat memilih perilaku yang paling sesuai dengan aplikasi dan sirkuit input penerima.
Q5: Apa yang harus diverifikasi pembeli sebelum memesan?
Pembeli harus mengonfirmasi metode penginderaan, jarak penginderaan yang diperlukan, jenis output, format konektor, dan tegangan suplai.
Untuk pekerjaan penggantian, penting juga untuk memeriksa apakah mesin asli menggunakan versi konektor atau versi pra-kabel dari kelas penginderaan yang sama.
