| Tempat asal | Jepang |
| Nama merek | OMRON |
| Sertifikasi | CE ROHS |
| Nomor model | TL-N10ME1 |

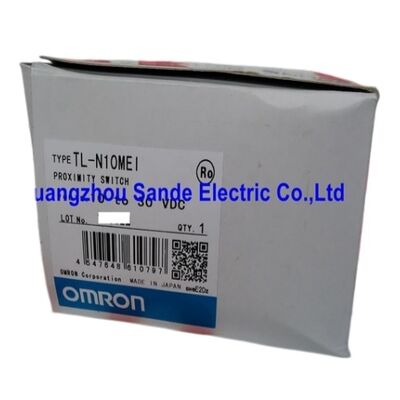

Omron TL-N10ME1 adalah sensor kedekatan induktif persegi panjang yang ditujukan untuk pembuat mesin dan tim pemeliharaan yang lebih suka bentuk tubuh persegi daripada sensor silinder berujung.
Desainnya yang tidak tertutup, jarak sensing 10 mm, DC 3-kabel NPN output biasanya terbuka dan kotak kelas persegi panjang 30 mm membuatnya menjadi pilihan praktis untuk bracket, pemasangan mesin permukaan datar,peralatan transfer, dan mekanisme industri di mana tubuh sensor kubus lebih mudah diposisikan daripada jenis tong berujung.
Model ini sangat berguna di mesin di mana sensor harus sejajar dengan permukaan mekanik datar dan tetap mudah diganti.
Keluarga TL-N dibangun di sekitar gaya instalasi itu,dan TL-N10ME1 menggabungkan antarmuka listrik yang sederhana dengan kepala sensing persegi panjang yang lebih besar yang memberikan jarak sensing praktis 10 mm untuk target besi.
Dalam pekerjaan otomatisasi nyata, yang dapat membuat pengaturan lebih mudah di mana sedikit jarak stand-off tambahan membantu menyerap perlengkapan normal atau bagian-posisi variasi.
Karakteristik listrik juga sangat cocok dengan sistem kontrol industri standar.
Model ini beroperasi dari 10 hingga 30 VDC, menggunakan output NPN NO DC 3-kabel, beralih hingga 500 Hz, dan termasuk perlindungan polaritas terbalik dan suppressor lonjakan.
Kombinasi itu memberinya profil yang kuat dan praktis untuk konveyor, deteksi mesin umum, deteksi posisi berhenti, dan deteksi target logam berulang dalam lingkungan pabrik sehari-hari.
| Parameter | Nilai |
|---|---|
| Model | TL-N10ME1 |
| Sensasi Ukuran Kepala | 30 mm × 30,5 mm × 52,5 mm |
| Jenis | Tipe persegi, tidak tertutup |
| Sumber Daya | DC 3-kabel |
| Sensor Jarak | 10 mm ± 10% |
| Menetapkan Jarak | 0 sampai 8 mm |
| Jarak Diferensial | Maksimal 15% dari jarak sensing |
| Sensing Object | Logam besi |
| Objek sensor standar | Besi 40 × 40 × 1 mm |
| Frekuensi respon | 500 Hz |
| Tegangan Pasokan Daya | 12 sampai 24 VDC |
| Jangkauan Tegangan Operasi | 10 sampai 30 VDC |
| Konsumsi Saat Ini | 8 mA maksimal pada 12 VDC / 15 mA maksimal pada 24 VDC |
| Output Kontrol | NPN |
| Mode Operasi | Tidak ada |
| Indikator | Indikator deteksi merah |
| Sirkuit perlindungan | Perlindungan polaritas terbalik, suppressor lonjakan |
| Suhu Lingkungan | -25 sampai +70 °C |
| Panjang Kabel | 2 m |
Rumah persegi panjang adalah salah satu alasan utama insinyur memilih model ini.sensor bodi persegi lebih mudah dipasang di atas bracket datar atau pelat samping daripada tipe silinder berujung, terutama ketika instalasi sudah memiliki permukaan datar yang tetap dan desainer menginginkan pengaturan pemasangan sekrup sederhana.
Hal ini dapat membuat instalasi awal dan penggantian selanjutnya lebih nyaman.
Kelas sensor 10 mm tanpa pelindung memberikan TL-N10ME1 margin operasi yang berguna untuk deteksi logam umum.
Jangkauan yang ditambahkan dapat membantu pada mesin di mana pendekatan target tidak sangat ketat atau di mana toleransi mekanis kecil perlu diserap tanpa pindah ke keluarga sensor yang lebih besar.
Seperti halnya sensor tanpa pelindung lainnya, logam di sekitarnya dan geometri pemasangan masih harus dipertimbangkan selama pemasangan untuk stabilitas jangka panjang yang terbaik.
T1: Untuk aplikasi seperti apa TL-N10ME1 paling cocok?
Ini paling cocok untuk deteksi logam industri umum di mana tubuh persegi panjang lebih mudah dipasang daripada sensor silinder.
Penggunaan khas termasuk penginderaan conveyor, konfirmasi berhenti mesin, deteksi yang dipasang di bracket, dan pemantauan posisi dalam peralatan otomatisasi.
T2: Mengapa seorang insinyur memilih sensor jarak dekat persegi panjang daripada jenis tong berujung?
Alasan utama adalah kenyamanan pemasangan. sensor persegi panjang dapat lebih mudah dipasang pada permukaan mesin datar atau kurung,dan dalam banyak desain mesin praktis bahwa keuntungan mekanik melebihi fleksibilitas tubuh silinder berujung.
T3: Apa arti desain yang tidak tertutup dalam penggunaan praktis?
Ini berarti medan sensing membentang lebih luas daripada tipe pelindung yang dipasang dengan flush, yang membantu mencapai kisaran 10 mm.
Secara praktis, pemasang harus meninggalkan ruang kosong yang tepat di sekitar permukaan sensor dan mempertimbangkan logam di sekitarnya selama pemasangan untuk mempertahankan deteksi yang stabil.
T4: Apakah TL-N10ME1 cocok untuk lingkungan pabrik standar?
Ya, rentang operasinya yang dipublikasikan, profil keluarga kelas IP67, dan fitur perlindungan bawaan membuatnya cocok untuk penggunaan industri rutin.
Ini dirancang sebagai sensor kedekatan standar praktis daripada detektor tujuan umum ringan.
T5: Apa yang harus diperiksa pembeli sebelum memesan pengganti?
Pembeli harus mengkonfirmasi akhiran model yang tepat, panjang kabel, ukuran tubuh persegi panjang, jarak sensing, dan format output NPN NO DC 3-kabel.
Untuk pekerjaan penggantian, mencocokkan gaya pemasangan mekanis sama pentingnya dengan mencocokkan spesifikasi listrik.
