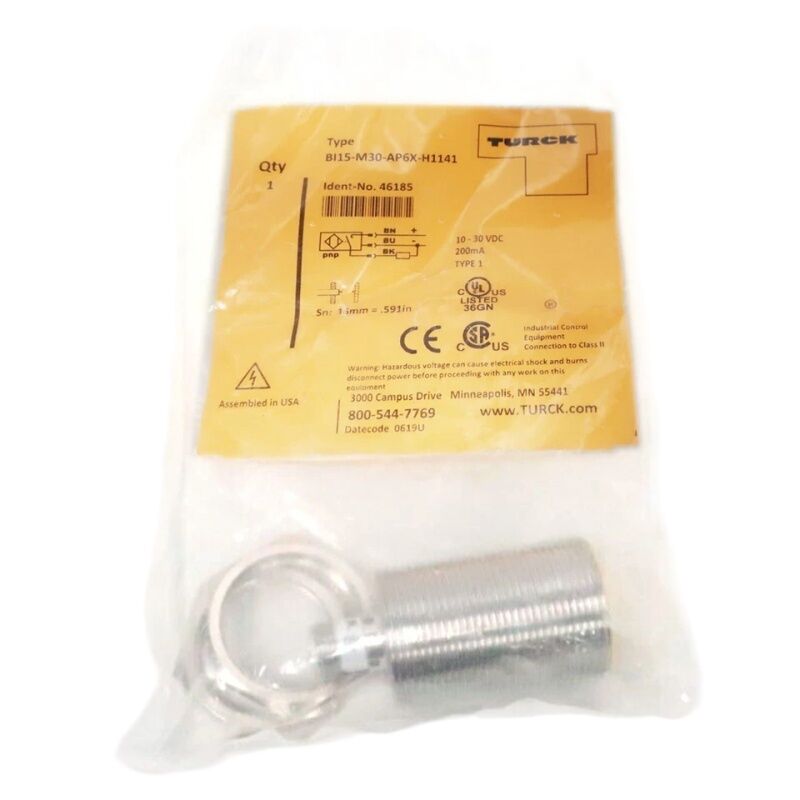

Sensor TURCK Proximity Switch Bi15-M30-AP6X Bi15M30AP6X Bi15-M3O-AP6X

Turck Bi15-M30-AP6X | Sensor Proksimitas Induktif — 15mm, M30, PNP NO, 10–30VDC, Pemasangan Rata, 300Hz, Kabel 2m

Gambaran Umum

Sensor proksimitas induktif Bi15-M30-AP6X dari Turck adalah sensor yang dapat dipasang rata dari seri Bi Turck, yang memberikan jarak penginderaan nominal 15mm dari rumah silinder M30 pada output PNP normally open.Sensor ini beroperasi dari 10 hingga 30V DC — mencakup sistem kontrol 12V dan 24V DC — menarik hingga 200mA melalui beban, dan beralih hingga 300Hz untuk mendeteksi target logam yang bergerak cukup cepat.Kabel pra-sambung sepanjang 2 meter menghubungkannya langsung ke rangkaian sensor mesin tanpa memerlukan konektor lapangan terpisah.

Lima belas milimeter dari sensor M30 yang dipasang rata adalah kombinasi spesifik yang dirancang untuk model ini.

Pemasangan rata berarti permukaan sensor sejajar atau tersembunyi di dalam braket logam, yang melindungi permukaan penginderaan dari benturan mekanis oleh target yang lewat dan memungkinkan pemasangan di rongga sempit di mana permukaan sensor yang menonjol akan bersentuhan dengan target atau struktur di sekitarnya.

Jarak penginderaan 15mm memberikan ruang yang dibutuhkan antara sensor yang terpasang dan jalur pendekatan target yang terdeteksi — cukup margin untuk variasi target, getaran, dan tumpukan toleransi dalam desain mekanis mesin.

Output PNP (sourcing) kompatibel dengan kartu input PLC PNP yang umum digunakan dalam desain mesin Eropa.

Ketika target logam memasuki medan penginderaan, transistor output menyala dan menyalurkan arus ke beban yang terhubung — input PLC, koil relai, atau indikator — dari rel suplai positif melalui beban ke kembali umum.

Spesifikasi Utama

Parameter

Nilai

Geometri medan ini dicapai oleh pelindung yang terintegrasi ke dalam badan sensor — cincin konduktif di sekitar permukaan sensor memfokuskan medan ke depan dan menekan proyeksi lateral, memungkinkan sensor dikelilingi oleh logam di semua sisi kecuali permukaan tanpa kehilangan sensitivitas.

Hasil praktisnya adalah fleksibilitas pemasangan yang tidak ditawarkan oleh sensor non-rata: Bi15-M30-AP6X dapat disekrupkan ke braket baja dan dikunci dengan mur segi enam yang disediakan dengan permukaan rata dengan permukaan, melindunginya dari benturan oleh palet, benda kerja, atau rantai yang lewat.

Pada jalur konveyor, sistem transfer palet, dan perkakas press di mana titik penginderaan berada di jalur komponen berat yang bergerak, pemasangan rata bukanlah kenyamanan — ini adalah spesifikasi yang menjaga sensor tetap utuh secara fisik sepanjang masa produksi mesin.

Ulir M30 × 1,5mm adalah format ulir metrik standar yang mengakomodasi perangkat keras mur pengunci yang umum dalam desain mesin standar Eropa dan kompatibel dengan berbagai aksesori pemasangan M30 dari Turck.

Frekuensi Switching 300Hz dan Arus Beban

Tiga ratus hertz sesuai dengan siklus switching sekitar 3,3ms — cukup untuk mendeteksi target yang bergerak dengan kecepatan konveyor sedang atau fitur mesin yang lewat pada laju umpan tipikal.

Untuk target 15mm yang melewati permukaan sensor pada konveyor dengan kecepatan 1 m/s, 300Hz memberikan sekitar empat siklus deteksi selama target lewat — lebih dari cukup untuk deteksi tepi yang andal dan switching output yang stabil.

Arus beban maksimum 200mA mencakup beban input PLC standar (biasanya 5–20mA), koil relai kecil (20–100mA), dan lampu indikator secara langsung. Beban yang membutuhkan arus lebih dari 200mA memerlukan relai perantara daripada koneksi langsung ke output sensor.

FAQ

Q1: Apakah Bi15-M30-AP6X sama dengan Bi15-M30-AP6X-H1141?

Akhiran H1141 mengidentifikasi varian kabel dan konektor tertentu. Bi15-M30-AP6X adalah nomor bagian dasar yang menjelaskan spesifikasi listrik dan mekanis sensor: penginderaan 15mm, M30, PNP NO, 10–30V DC.

Penunjukan H1141 menentukan versi kabel tertentu — dalam hal ini kabel 2 meter yang sudah dirakit. Keduanya merujuk pada desain sensor yang sama.

Saat memesan, konfirmasikan nomor bagian lengkap termasuk akhiran kabel/konektor untuk memastikan gaya koneksi yang benar untuk instalasi Anda.

Q2: Bisakah Bi15-M30-AP6X mendeteksi target baja tahan karat atau aluminium?

Ya, dengan jarak penginderaan efektif yang berkurang. Sensor induktif merespons semua logam konduktif listrik, tetapi jarak penginderaan dinilai untuk target besi standar.

Untuk baja tahan karat, jarak efektif biasanya 60–80% dari peringkat besi; untuk aluminium dan kuningan, jaraknya lebih jauh menjadi sekitar 30–50%. Jika target yang terdeteksi adalah non-ferrous, verifikasi jarak penginderaan yang dapat dicapai untuk bahan tersebut dari data faktor koreksi Turck dan sesuaikan posisi pemasangan.

Q3: Apa perbedaan antara Bi15-M30-AP6X (rata) dan sensor M30 non-rata dengan jarak penginderaan 15mm?

Sensor M30 non-rata (tidak terlindung) memproyeksikan medan elektromagnetiknya melewati permukaan penginderaan dan ke samping, yang memberikan jarak penginderaan lebih besar untuk ukuran bodi tertentu tetapi tidak dapat dipasang dikelilingi oleh logam — logam di sekitarnya menyerap medan dan mengurangi atau menghilangkan deteksi.

Desain rata Bi15-M30-AP6X memfokuskan medan ke depan, memungkinkan pemasangan braket logam dengan mengorbankan pembatasan jarak penginderaan hingga 15mm daripada 20–22mm yang mungkin dicapai oleh M30 yang tidak terlindung di udara terbuka.

Q4: Indikator LED — apa yang ditunjukkannya?

Satu LED pada Bi15-M30-AP6X menyala ketika output dalam keadaan aktif (ON) — target terdeteksi, transistor output menghantarkan.

Ini adalah indikator status output, bukan indikator daya. LED yang menyala mengonfirmasi bahwa target berada dalam medan penginderaan dan bahwa output menghantarkan — berguna untuk verifikasi pengaturan dan pemecahan masalah cepat pada mesin yang aktif tanpa memerlukan voltmeter terpisah.

Q5: Sirkuit pelindung apa yang disertakan Bi15-M30-AP6X?

Sensor induktif seri Bi Turck menyertakan perlindungan terhadap pembalikan polaritas koneksi suplai dan korsleting pada output — sensor tidak akan rusak oleh korsleting kabel output singkat ke ground atau polaritas suplai yang salah selama pemasangan.

Perlindungan ini mengurangi risiko kesalahan pemasangan dan menghilangkan kebutuhan akan komponen perlindungan seri eksternal dalam pengkabelan mesin standar. Korsleting berkelanjutan atau polaritas terbalik berkelanjutan di luar toleransi transien sensor akan menyebabkan kerusakan, jadi selesaikan kesalahan pengkabelan segera.
