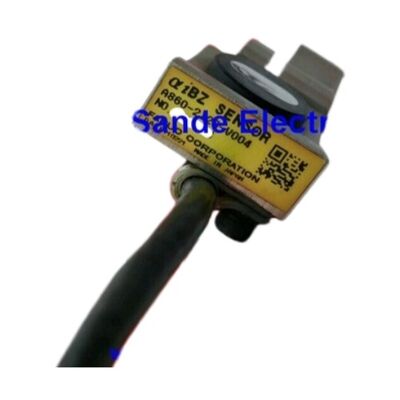

Sensor FANUC A860-2120-V004 A8602120V004 A860-2120-V004

Fanuc A860-2120-V004 | Sensor Encoder Spindel AiBZ Tanpa Cincin Pemasangan — Umpan Balik Posisi Motor Spindel AC Bawaan, Elemen Sensor Saja

Nomor Suku Cadang: A860-2120-V004

Seri: A860-2120

Produsen: Fanuc Corporation

Deskripsi: SENSOR AiBZ TANPA CINCIN PEMASANGAN

Aplikasi: Motor spindel AC bawaan Fanuc — umpan balik posisi dan kecepatan

Perangkat Keras: Elemen sensor saja (cincin pemasangan tidak termasuk)

Kondisi: Baru / Diperbaharui

Gambaran Umum

Fanuc A860-2120-V004 adalah varian sensor saja dari encoder AiBZ A860-2120 untuk motor spindel AC bawaan Fanuc — secara fungsional identik dengan A860-2120-V003 dalam segala aspek kecuali tidak adanya cincin pemasangan.

Elemen sensor adalah bagian yang aus dan rusak; cincin pemasangan, ketika tidak berkarat atau rusak secara mekanis, bertahan lebih lama dari banyak penggantian sensor karena merupakan komponen mekanis pasif tanpa konten elektronik dan tanpa bagian yang bergerak.

Dalam praktiknya, penggantian sensor pertama pada motor spindel yang lebih tua sering kali menemukan cincin pemasangan asli dalam kondisi yang dapat diterima.

Dalam skenario tersebut, A860-2120-V004 adalah pilihan yang tepat secara ekonomis: cincin tetap berada di mesin, elemen sensor yang rusak dilepas, sensor V004 baru ditekan ke dalam cincin yang ada, dan kabel disambungkan kembali.

Mesin kembali beroperasi tanpa biaya tambahan dan waktu tunggu pengadaan untuk mendapatkan cincin yang tidak diperlukan.

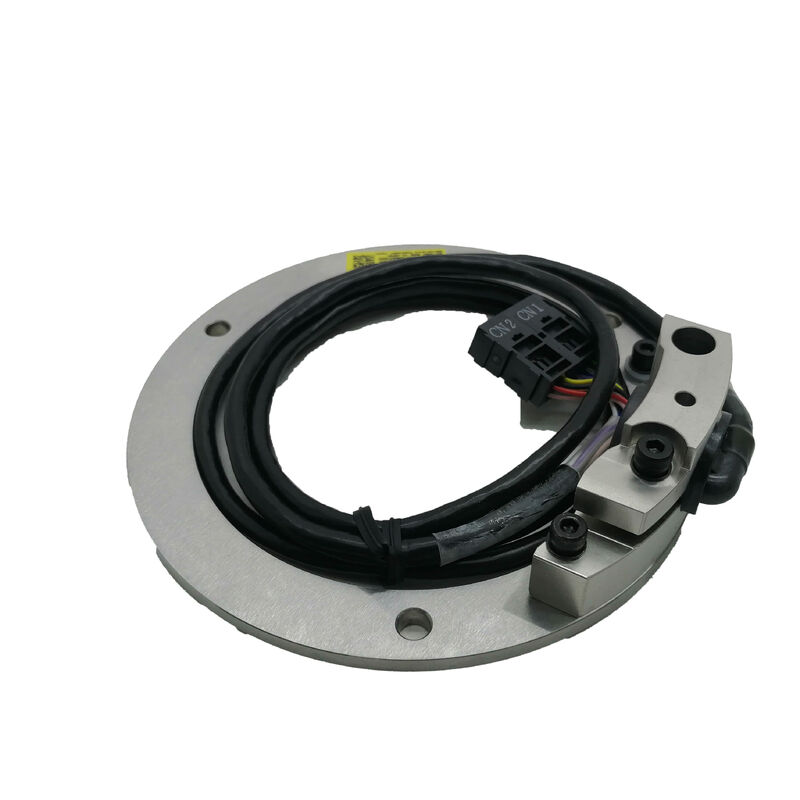

Di mana A860-2120-V003 (dengan cincin) adalah pilihan yang tepat adalah ketika cincin rusak secara fisik, ketika sensor dan cincin diganti sebagai rakitan yang serasi selama perombakan spindel, atau ketika rakitan lengkap diperlukan sebagai cadangan yang siap dipasang daripada mengandalkan cincin yang ada di mesin yang dapat diservis.

Spesifikasi Utama

Kapan Memilih V004 Daripada V003

Keputusan antara V004 (sensor saja) dan V003 (sensor dengan cincin) adalah pilihan rekayasa pemeliharaan, bukan pilihan kinerja — keduanya memberikan fungsi encoder yang identik setelah dipasang. Variabelnya adalah:

Kondisi cincin yang ada: Cincin yang tidak berkarat, tidak rusak secara fisik, dan mempertahankan akurasi dimensinya dari pembuatan asli akan bekerja dengan sempurna dengan sensor V004. Sebelum memutuskan, periksa lubang cincin dari goresan, ukur diameter lubang jika memungkinkan, dan periksa permukaan dudukan. Cincin dalam kondisi baik layak untuk disimpan.

Riwayat pemasangan: Cincin yang telah digunakan melalui beberapa siklus pemeliharaan yang melibatkan penggunaan alat yang salah, siklus termal di lingkungan spindel bersuhu tinggi, atau paparan cairan pendingin dapat mengalami perubahan dimensi yang memengaruhi celah udara. Jika ragu, ganti dengan V003 dan perbarui rakitan lengkap.

Biaya waktu henti: Di fasilitas di mana waktu henti spindel sangat mahal, memiliki rakitan lengkap V003 sebagai cadangan yang siap dipasang — tidak memerlukan evaluasi cincin yang ada — mengurangi waktu antara identifikasi kesalahan dan mesin kembali beroperasi.

Biaya tambahan cincin kecil dibandingkan dengan tenaga kerja untuk memeriksa dan mengukur cincin yang ada di bawah tekanan waktu.

Sensor AiBZ dalam Lingkaran Kontrol Spindel

Sensor AiBZ dalam seri A860-2120 berada di dasar kontrol loop tertutup motor spindel bawaan. Melepas sensor — atau beroperasi dengan sensor yang rusak — mengubah motor dari sumbu yang dikontrol servo menjadi motor induksi loop terbuka yang tidak mampu orientasi, penyadapan, atau fungsi C-axis.

Output sensor diproses oleh sirkuit penerima encoder amplifier spindel, yang menggunakan sinyal kuadratur fase A dan fase B untuk melacak perubahan posisi inkremental dan pulsa fase Z sekali per revolusi untuk membangun kembali posisi absolut setelah dinyalakan. Dalam operasi normal, pemeriksaan pemantauan kesehatan encoder amplifier memeriksa amplitudo sinyal dan integritas pulsa pada setiap revolusi — setiap degradasi yang signifikan memicu alarm encoder yang memulai pemecahan masalah.

Pada mesin dengan siklus penyadapan kaku atau pemotongan ulir tersinkronisasi, kualitas sinyal encoder secara langsung memengaruhi akurasi pitch ulir. Degradasi sinyal parsial — di mana encoder menghasilkan output tetapi dengan amplitudo di bawah nominal — dapat bermanifestasi sebagai kesalahan ulir sesekali di bawah beban pemotongan tinggi sebelum drive menghasilkan kesalahan keras.

Jika mesin menunjukkan akurasi ulir yang tidak konsisten tanpa alarm encoder yang jelas, amplitudo sinyal sensor harus diperiksa terhadap spesifikasi Fanuc untuk seri A860-2120.

Catatan Kompatibilitas dan Pengadaan

Seri sensor A860-2120 mencakup beberapa varian akhiran V — V003, V004, V007, V013, dan lainnya — dengan perbedaan panjang koneksi, perutean kabel, dan perangkat keras pemasangan.

V004 adalah elemen sensor saja di seluruh seri A860-2120. Saat mengidentifikasi pengganti yang benar, cocokkan nomor suku cadang lengkap dari dokumentasi pemeliharaan motor atau label sensor daripada berasumsi V004 dapat dipertukarkan dengan semua varian A860-2120.

Fanuc membuat seri A860-2120 untuk motor spindel bawaan seri αi-nya.

Model motor spesifik di mesin menentukan varian A860-2120 mana yang benar. Daftar suku cadang spindel motor Fanuc (tersedia dari layanan Fanuc atau mitra layanan resmi) memetakan nomor model motor ke nomor suku cadang sensor.

FAQ

Q1: Sensor terdaftar "TANPA CINCIN PEMASANGAN" — apakah masih dapat dipasang di mesin yang saat ini memiliki V003 (dengan cincin) terpasang?

Ya. Elemen sensor V004 pas ke dalam cincin pemasangan yang sama yang awalnya disertakan dengan V003. Saat melakukan penggantian: lepaskan elemen sensor V003 dari cincin (cincin biasanya tetap berada di rumah motor), periksa dan verifikasi kondisi cincin, lalu masukkan sensor V004 ke dalam cincin yang ada.

Rakitan mekanis dan celah udara identik dengan pemasangan V003 asli, dengan asumsi cincin tidak rusak.

Q2: Bagaimana saya dapat memastikan apakah cincin pemasangan yang ada masih dapat diservis sebelum memesan V004 daripada V003?

Dengan mesin dimatikan dengan aman dan rongga encoder dapat diakses, periksa cincin dari retakan yang terlihat, lubang korosi, distorsi lubang atau permukaan dudukan, dan bukti kontaminasi cairan pendingin yang mungkin telah menciptakan endapan kerak yang mengubah diameter lubang.

Jika cincin tidak menunjukkan masalah ini, kemungkinan besar dapat diservis. Jika lubang cincin terlihat tidak bulat, berkarat, atau memiliki kerusakan struktural apa pun, pesan V003 untuk menyertakan cincin baru.

Jika ragu, perbedaan biaya antara V003 dan V004 biasanya lebih kecil daripada biaya prosedur pemeliharaan berulang untuk mengganti cincin yang marjinal.

Q3: Apakah V004 memerlukan perubahan pemrograman setelah pemasangan?

Tidak. Seri sensor A860-2120 menghasilkan antarmuka sinyal yang sama terlepas dari varian V003/V004 — keduanya menggunakan protokol encoder AiBZ yang sama dengan tingkat sinyal dan konfigurasi konektor yang sama. Mengganti V003 dengan V004 (atau sebaliknya) tidak memerlukan perubahan parameter CNC.

Setelah pemasangan, verifikasi standar pasca-penggantian (tes orientasi, pemeriksaan diagnostik encoder) mengonfirmasi fungsi yang benar tanpa penyesuaian perangkat lunak apa pun.

Q4: Apa yang menyebabkan sensor AiBZ gagal, dan apakah kegagalan dapat diprediksi sebelum kesalahan keras terjadi?

Mode kegagalan umum termasuk masuknya kontaminasi (cairan pendingin menembus rumah sensor dan merusak elektronik atau jalur sinyal), kegagalan mekanis yang disebabkan oleh getaran pada sambungan solder internal, dan degradasi LED/fotodetektor pada jenis encoder optik.

Tanda-tanda awal termasuk peningkatan frekuensi alarm encoder yang hilang saat siklus daya (menunjukkan sinyal intermiten), penyimpangan posisi berhenti orientasi spindel (menyarankan variasi waktu pulsa Z), dan penurunan amplitudo sinyal yang terlihat pada diagnostik amplifier.

Memantau riwayat alarm encoder dan konsistensi orientasi dari waktu ke waktu memberikan peringatan dini sebelum kegagalan keras.

Q5: Apakah A860-2120-V004 yang diperbaharui merupakan alternatif yang layak untuk yang baru?

Ya, dengan kualifikasi. Mitra layanan Fanuc yang bereputasi baik dan pembaharu khusus membongkar, membersihkan, mengganti komponen internal yang aus, dan menguji sensor yang diperbaharui terhadap spesifikasi sinyal Fanuc sebelum dijual kembali. V004 yang diperbaharui dari pembaharu berkualitas adalah suku cadang pemeliharaan yang layak untuk penggunaan produksi standar.

Untuk mesin yang menjalankan produksi kritis di mana waktu henti spindel sangat mahal, sensor baru memberikan kepercayaan tertinggi pada masa pakai yang tersisa.

Sensor yang diperbaharui dengan biaya lebih rendah cocok untuk mesin dengan tingkat kekritisan lebih rendah, mesin cadangan, atau di mana ada kendala anggaran.
