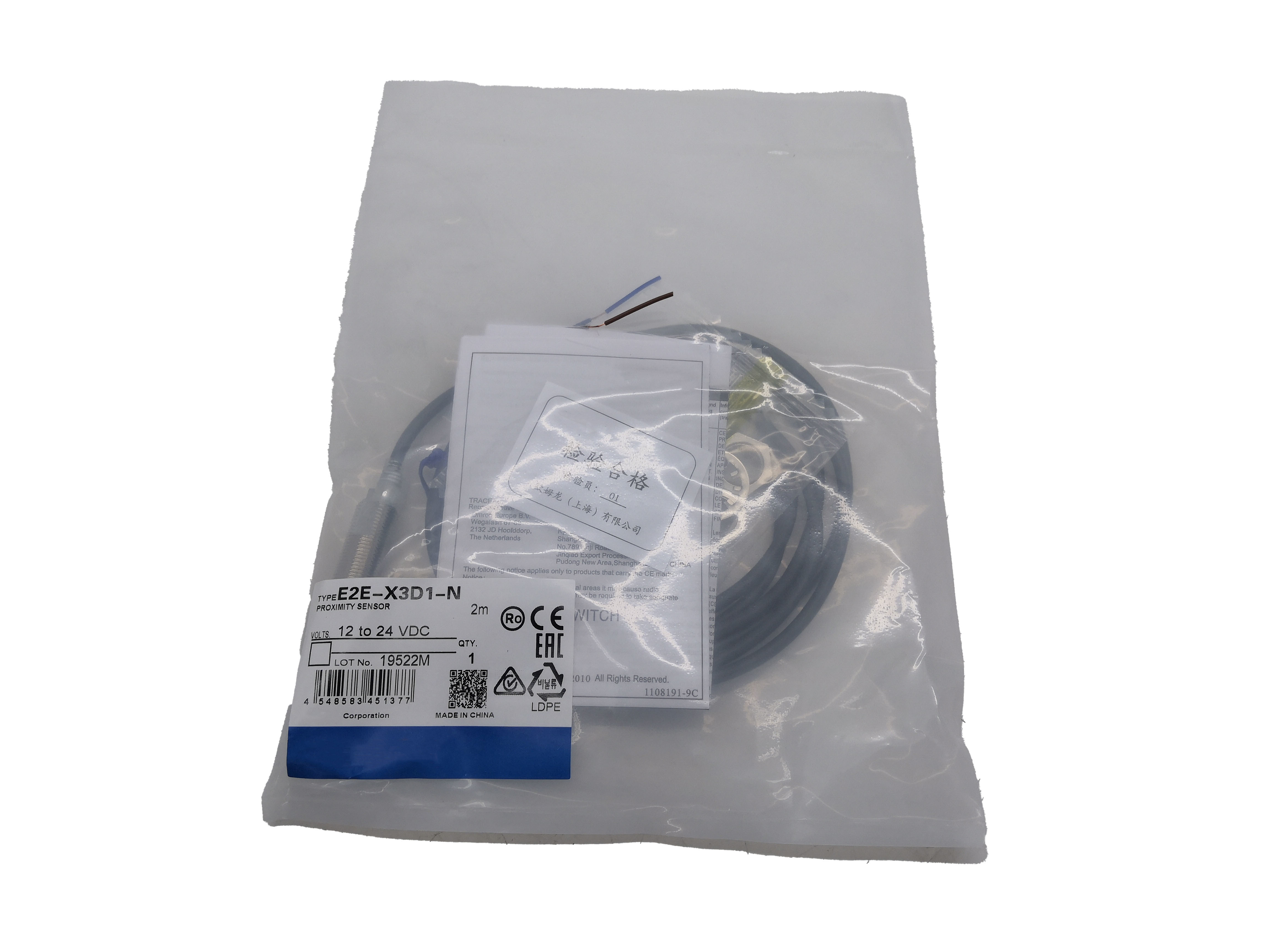

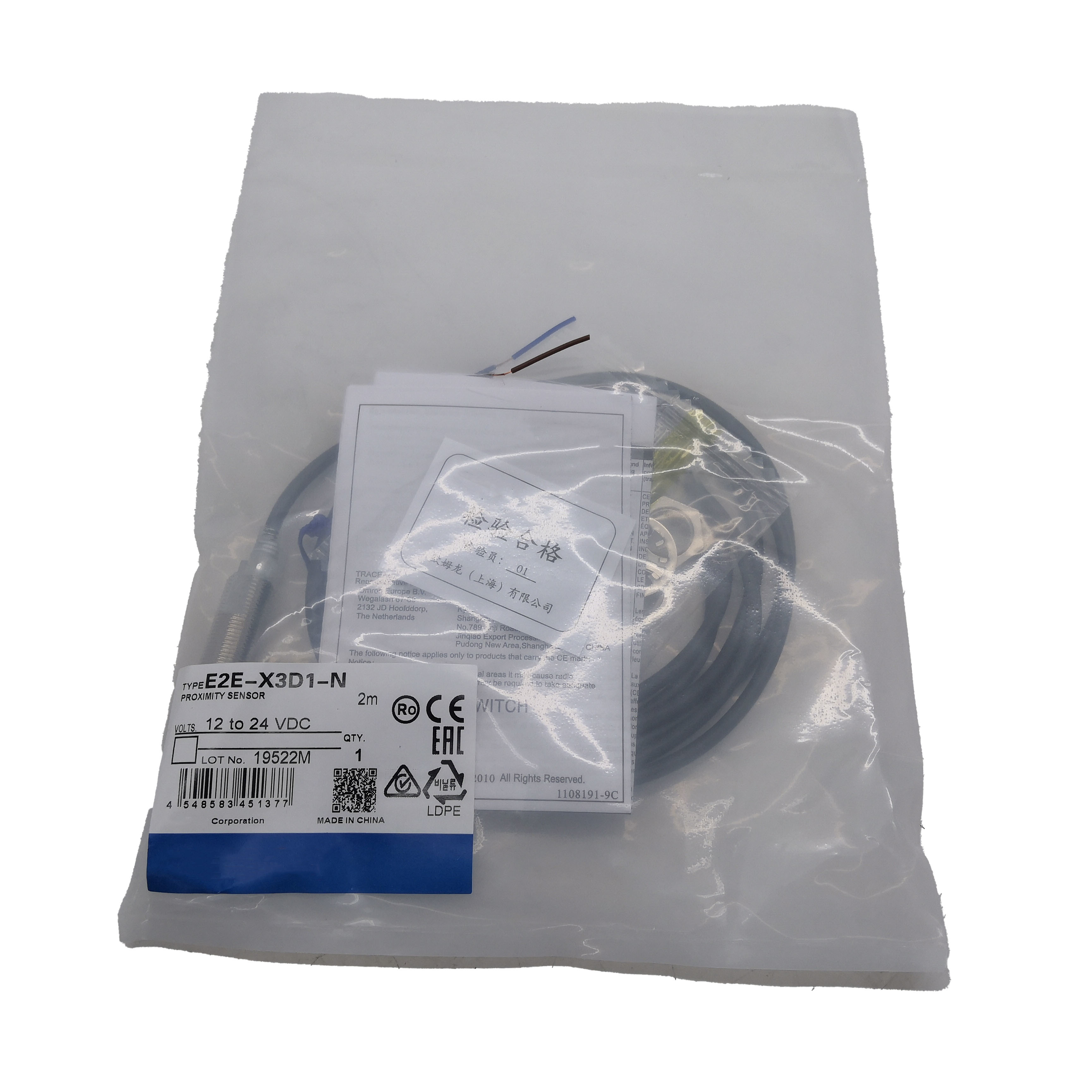

Sensor Proksimitas Induktif Omron E2E-X3D1-N
Merek: Omron
Seri: E2E
Nomor Suku Cadang: E2E-X3D1-N / E2EX3D1N
Kondisi: Baru | Pengiriman Gratis
Kinerja Andal untuk Otomasi Industri
Sensor proksimitas induktif Omron E2E-X3D1-N mewakili keandalan terbukti selama puluhan tahun di lingkungan industri. Sensor silindris M12 DC 2-kabel, normally-open, terlindung ini mencakup sebagian besar tugas deteksi logam di seluruh aplikasi mesin perkakas, otomotif, semikonduktor, pemrosesan makanan, dan perakitan umum di seluruh dunia.
Spesifikasi Teknis
| Parameter |
Nilai |
| Gaya Bodi |
Silindris M12, laras berulir |
| Metode Penginderaan |
Induktif (tanpa kontak, arus eddy) |
| Jarak Penginderaan Terukur |
3 mm |
| Rentang Pengaturan |
0 hingga 4,8 mm |
| Target |
Standar: baja ringan (Fe 360), 12×12×1mm |
| Perisai |
Terlindungi (dapat ditanam / pemasangan rata) |
| Konfigurasi Keluaran |
DC 2-kabel, tipe polaritas |
| Operasi Keluaran |
NO – Normally Open |
| Tegangan Pasokan |
10 hingga 30V DC (nominal 12-24V DC) |
| Konsumsi Arus |
Maks. 13 mA |
| Arus Beban |
3 hingga 100 mA |
| Arus Bocor |
Maks. 0,8 mA |
| Tegangan Sisa |
Maks. 3V (pada beban 100 mA) |
| Frekuensi Pengalihan |
Maks. 1.000 Hz |
| Suhu Operasi |
−25°C hingga +70°C |
| Perlindungan Masuknya |
IP67 (IEC 60529), tahan minyak |
| Rumah |
Kuningan berlapis nikel |
| Sertifikasi |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Keunggulan Desain Terlindungi
Konstruksi terlindungi E2E-X3D1-N memfokuskan medan elektromagnetik ke depan melalui permukaan penginderaan, memungkinkan pemasangan rata di lingkungan logam tanpa gangguan dari struktur di sekitarnya. Hal ini menghilangkan persyaratan jarak bebas dan menyederhanakan desain perlengkapan.
Kesederhanaan DC 2-Kabel
Desain 2-kabel berfungsi sebagai sakelar solid-state secara seri dengan beban, memberikan kompatibilitas langsung dengan sirkuit yang awalnya dirancang untuk sakelar mekanis. Hal ini menyederhanakan pengkabelan dan pemeliharaan sambil mempertahankan kinerja yang andal.
Daya Tahan Industri
Dengan perlindungan IP67, konstruksi tahan minyak, dan rumah yang kokoh, sensor ini tahan terhadap lingkungan industri yang menuntut termasuk kabut pendingin, semprotan minyak pemotong, dan kondisi pencucian berkala.
Indikator LED Ganda
Indikator pengaturan hijau untuk penentuan posisi yang tepat selama pemasangan dan indikator operasi merah untuk pemantauan status keluaran waktu nyata. Kedua LED tetap terlihat setelah pemasangan untuk diagnostik yang mudah.
Varian yang Tersedia
| Nomor Suku Cadang |
Kabel/Koneksi |
Panjang |
| E2E-X3D1-N 2M |
Pra-kabel, PVC tahan minyak |
2 meter |
| E2E-X3D1-N 5M |
Pra-kabel, PVC tahan minyak |
5 meter |
| E2E-X3D1-N 10M |
Pra-kabel, PVC tahan minyak |
10 meter |
| E2E-X3D1-M1G 2M |
Konektor putus cepat M12 |
– |
| E2E-X3D1-U 2M |
Kabel PUR pra-kabel, tahan minyak |
2 meter (fleksibel/tahan abrasi) |
Pertanyaan yang Sering Diajukan
Berapa jarak maksimum antara dua sensor E2E-X3D1-N saat memasang beberapa unit?
Sensor yang dipasang berdampingan memerlukan jarak minimal 30mm antar garis tengah. Sensor yang dipasang saling berhadapan memerlukan jarak muka ke muka minimal 20mm untuk mencegah interferensi timbal balik.
Apa yang terjadi jika beban melebihi peringkat maksimum 100 mA?
Beban yang melebihi 100 mA dapat merusak sirkuit keluaran. Untuk aplikasi arus yang lebih tinggi, gunakan sensor untuk mengalihkan koil relai daripada beban secara langsung.
Bisakah E2E-X3D1-N digunakan dengan catu daya 12V DC?
Ya, sensor beroperasi dari 10 hingga 30V DC, mencakup pasokan nominal 12V dan 24V. Perhatikan bahwa tegangan sisa mewakili persentase yang lebih tinggi dari total tegangan pada sistem 12V.
Bagaimana cara mengonfirmasi penentuan posisi sensor yang benar selama pemasangan?
Gunakan indikator LED pengaturan hijau. Posisikan sensor di tengah-tengah antara titik di mana LED menyala dan mati, lalu kencangkan mur pengunci.
Apakah sensor ini kompatibel dengan modul input PLC solid-state?
Ya, sensor ini kompatibel dengan modul input diskrit solid-state standar dari produsen PLC besar termasuk Siemens, Allen-Bradley, Mitsubishi, dan Omron.
