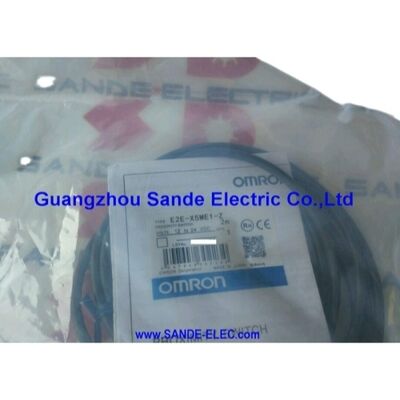

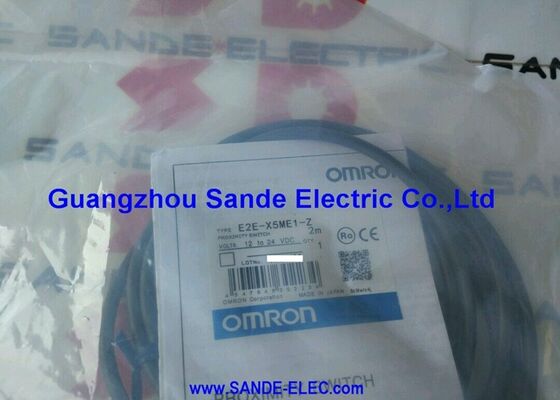

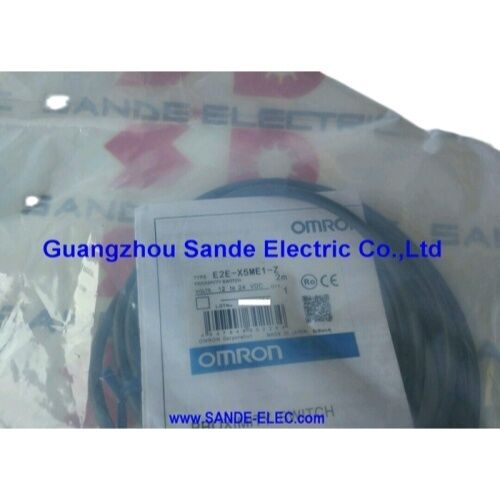

Sensor Switch Proximity Omron E2E-X5ME1-Z E2EX5ME1Z

Omron E2E-X5ME1-Z. Induktif Sensor Proximity M12, 5mm, NPN NO, 1224VDC, Tidak dilindungi, IP67, Kabel 2m

Gambaran umum

PeraturanOmron E2E-X5ME1-Zadalah sensor kedekatan induktif NPN 3 kabel standar dari seri E2E Omron, yang ditentukan untuk jarak sensing 5 mm pada casing silinder M12 dengan kabel tahan minyak 2 meter yang sudah di kabelkan sebelumnya.

Konstruksi tanpa pelindung memperluas medan penginderaan elektromagnetik di luar wajah tubuh M12,memberikan rentang deteksi 5 mm dari sensor diameter 12 mm cocok untuk deteksi jarak dekat di lokasi mesin yang sempit di mana bodi M18 atau M30 tidak akan sesuai secara fisik.

The Z suffix confirms this is the cable-output variant with oil-resistant PVC jacket — the industrial field-installation standard for machine tool environments where coolant and cutting oil exposure is routine.

Output NPN (sinking) adalah standar untuk desain mesin Jepang dan Asia Timur dan untuk kartu input PLC yang di kabelkan untuk arus tenggelam dari output sensor NPN.

Omron built the E2E series around the premise that proximity sensors should be reliable enough to effectively disappear into the machine — present throughout the production life without requiring attention.

Sirkuit perlindungan (surge suppressor, perlindungan sirkuit pendek,perlindungan polaritas terbalik) dan penyegelan IP67 memberikan pada premis itu dengan menghilangkan mode kegagalan yang paling sering mengambil sensor dasar offline: lonjakan tegangan sementara dari switching induktif, sirkuit pendek output singkat selama pemasangan, kabel pasokan terbalik, dan masuknya pendingin.

Spesifikasi Utama

M12 tidak terlindung 5mm dari bodi kompak

Faktor bentuk M12 membuat E2E-X5ME1-Z secara fisik menjadi salah satu sensor induktif silinder terkecil dalam produksi standar.

Diameter tubuhnya 12mm, dikombinasikan dengan geometri medan tak tertutup yang memproyeksikan energi sensing di luar wajah,mencapai deteksi 5mm dalam sensor yang menyaring ke ruang yang lebih kecil dari kepala baut standar.

Kompakitas ini secara langsung melayani aplikasi di lokasi mesin yang sempit: titik deteksi perlengkapan antara rahang penjepit, verifikasi kehadiran di dalam kumpulan alat,Konfirmasi bagian dalam palet dengan kantong yang berjarak dekat, dan deteksi tepi pada rel panduan di mana badan sensor yang lebih besar akan secara fisik menyentuh target.

Setiap milimeter diameter tubuh yang disimpan di ruang sempit adalah tingkat kebebasan yang dipulihkan dalam desain mekanis.

Konstruksi tanpa pelindung berarti, seperti halnya sensor non-flush, bahwa logam di sekitarnya harus disimpan pada jarak minimum yang ditentukan dari sisi wajah dan tubuh sensor. The E2E series mounting guidelines specify the required clearances — respecting these distances is the most common commissioning step that prevents reduced sensing range in otherwise correct installations.

-40°C sampai +85°C Jangkauan Yang Mencakup Kondisi Industri Nyata

Rentang suhu operasi E2E-X5ME1-Z dari -40°C sampai +85°C lebih luas daripada banyak sensor kedekatan dalam kelas ini.Ruang dingin pengolahan makanan, dan setiap posisi pada mesin di bangunan yang tidak dipanaskan selama pemasangan musim dingin.

Pada titik panas, +85°C menampung sensor di dekat peralatan proses yang menghasilkan panas, di lemari dengan aliran udara yang dibatasi, atau dekat dengan ruang oven dan pengering.

Satu catatan terkait suhu: jarak sensing bervariasi sedikit dengan suhu (± 10% dari 5mm nominal di seluruh kisaran -25 °C sampai +70 °C; ± 15% di seluruh kisaran -40 °C sampai +85 °C).

Jarak pengaturan dimana titik pemicu sebenarnya dikonfigurasi selama pemasangan harus diatur dalam kisaran 0 4 mm yang ditentukan,yang memberikan margin yang cukup terhadap variasi jarak yang disebabkan oleh suhu dalam kasus terburuk.

FAQ

T1: Apa perbedaan antara E2E-X5ME1-Z dan E2E-X5ME1-M1?

Keduanya adalah sensor induktif M12 NPN NO dengan jarak sensing 5mm dan spesifikasi listrik yang identik.

Penggantinya M1 mengidentifikasi model konektor M12 sebuah konektor colokan terpisah pada tubuh sensor yang berpasangan dengan kabel M12 yang dipasang di lapangan.Pilih versi Z (kabel) untuk instalasi permanen di mana kabel routing tetap dan mudah; pilih versi M1 (konektor) untuk aplikasi di mana sensor mungkin perlu diganti secara berkala tanpa mengganggu kabel lapangan.

T2: Tipe output adalah NPN bagaimana hal ini mempengaruhi kabel PLC?

Output NPN (penembusan) berarti sensor menenggelamkan arus melalui beban yang terhubung ke biasa ketika output aktif.input PLC terhubung antara kabel output sensor (biasanya hitam dalam kode warna 3-kawat standar) dan pasokan positif, dengan kawat umum untuk pasokan negatif.

Kartu masukan PLC harus kompatibel dengan NPN, dirancang untuk menerima sinyal tenggelam. Kartu masukan PNP saja membutuhkan varian sensor output PNP (E2E-X5ME2-Z atau setara);menghubungkan sensor NPN ke input PNP saja tidak menghasilkan respon output.

Q3: Perlindungan sirkuit pendek apakah ini berarti saya tidak perlu sekring output?

Perlindungan sirkuit pendek dalam E2E berarti sensor bertahan singkat langsung dari kabel keluar ke umum atau pasokan selama pemasangan tanpa rusak secara permanen.Ini tidak menggantikan perlindungan overcurrent yang tepat dalam desain keseluruhan sirkuit.

Untuk instalasi yang mengoperasikan beban ganda atau di mana lingkaran pasokan mencakup sensor lain yang berbagi sirkuit yang sama,Fusi eksternal atau pembatasan arus yang sesuai dengan desain sirkuit masih merupakan praktik yang baik.

P4: Jarak deteksi adalah 5 mm berapa jarak deteksi yang sebenarnya harus saya atur?

Jarak pengaturan adalah 0?4 mm. Ini adalah kisaran di mana sensor secara andal ON? 80% dari jarak sensing nominal 5 mm.Menetapkan celah yang sebenarnya pada 2 ̊3mm (60% dari nominal) memberikan margin terhadap efek suhu, variasi permukaan target, dan getaran ringan atau keausan mekanis dari waktu ke waktu.

Sensor yang diatur tepat pada 4 mm (batas kisaran pengaturan) beroperasi dekat dengan batas stabilitas dan dapat menunjukkan switching intermiten dalam kondisi buruk.

T5: Logam apa yang dideteksi E2E-X5ME1-Z, dan apakah jenis bahan mempengaruhi jarak deteksi?

Sensor mendeteksi semua logam konduktif listrik. Untuk besi standar / baja ringan (bahan target nominal), jarak sensing adalah 5 mm. Untuk stainless steel,Jarak efektif biasanya 3×4 mmAluminium dan kuningan menghasilkan jarak efektif sekitar 2 mm.

Tembaga paling tidak responsif, biasanya 1,5 mm atau kurang.Selalu mengukur titik pengalihan yang sebenarnya dengan bahan target tertentu dalam kondisi instalasi ketika target bukan besi standar.
