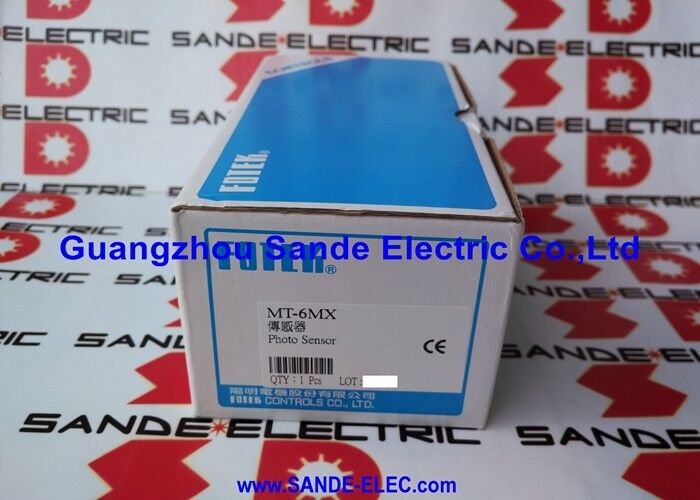

Sensor Foto Sakelar Fotolistrik FOTEK MT-6MX MT6MX

Fotek MT-6MX | Sensor Fotoelektrik Mini Through-Beam — Jangkauan 6m, Output Ganda NPN & PNP NO, 10–30VDC, IP67, Proteksi Hubung Singkat & Polaritas

Tinjauan

Fotek MT-6MX adalah sensor fotoelektrik through-beam miniatur yang dibangun di atas housing seri MT yang ringkas — lebar 13,5mm, tinggi 25mm, panjang 30mm — sambil memberikan jangkauan deteksi 6 meter dalam konfigurasi opposed through-beam.

Kombinasi bodi kecil dan jarak deteksi yang jauh ini adalah inti dari nilai MT-6MX dalam aplikasi industri di mana ruang instalasi fisik terbatas tetapi zona deteksi itu sendiri luas.

Deteksi through-beam menempatkan pemancar dan penerima dalam housing terpisah di sisi berlawanan dari zona deteksi. Ketika berkas cahaya di antara keduanya terputus oleh target, penerima mendeteksi hilangnya sinyal dan output beralih.

Ini adalah metode deteksi fotoelektrik yang paling andal untuk objek buram: sensor tidak bergantung pada reflektivitas permukaan, ukuran, atau warna target — ia hanya melihat apakah berkas telah terhalang.

Pada 6m, MT-6MX dapat mencakup lebar mesin, celah konveyor, titik masuk, dan zona pemuatan yang tidak dapat dijangkau oleh sebagian besar sensor reflektif atau retroreflektif dari satu posisi pemasangan.

Output ganda NPN dan PNP simultan adalah fitur instalasi praktis. Kedua output tersedia pada unit penerima yang sama, sehingga sensor dapat dihubungkan ke kartu input PLC NPN (sinking) atau PNP (sourcing) tanpa menukar sensor atau menambahkan konverter sinyal.

NPN terhubung ke kartu PLC di mana terminal input ditarik rendah saat sensor aktif; PNP terhubung ke kartu di mana terminal ditarik tinggi. Memiliki keduanya pada satu perangkat berarti sensor yang sama mendukung standar PLC mesin Eropa dan Asia dari satu stok.

Housing ringkas berperingkat IP67 dengan proteksi hubung singkat dan pembalikan polaritas menjadikan MT-6MX pilihan praktis untuk lingkungan mesin perkakas, sistem konveyor, mesin pengemas, dan jalur penanganan material di mana sensor secara rutin menghadapi cairan pendingin, getaran, dan kesalahan pengkabelan sesekali selama perawatan.

Spesifikasi Utama

Deteksi Through-Beam — Mode Fotoelektrik Paling Andal

Dalam deteksi fotoelektrik difus dan retroreflektif, deteksi yang andal sebagian bergantung pada target — reflektivitas permukaan, warna, dan sudut presentasinya semuanya memengaruhi berapa banyak cahaya yang kembali ke penerima.

Target yang sangat reflektif pada sensor retroreflektif dapat menipu detektor; permukaan hitam matte pada sensor difus dapat menghasilkan sinyal balik yang tidak mencukupi.

Deteksi through-beam sepenuhnya menghilangkan variabel-variabel ini: sensor mengukur keberadaan atau ketiadaan berkas, dan satu-satunya properti yang diperlukan target adalah bahwa ia menghalangi berkas secukupnya untuk mengurangi sinyal penerima di bawah ambang batas.

Dengan jangkauan 6m, MT-6MX mencakup zona deteksi yang sesuai untuk pemantauan lorong, deteksi masuk mesin, pengukuran lebar konveyor, dan deteksi palet/kendaraan di area penyimpanan. Jalur berkas berjalan dari pemancar terpisah ke penerima — keduanya memerlukan pemasangan dan pengkabelan, tetapi deteksi yang dihasilkan kuat terhadap kondisi permukaan target, pantulan sekitar, dan permukaan latar belakang yang bergetar yang menantang jenis sensor reflektif.

Housing Seri MT Ringkas — Jejak Kecil, Jangkauan Deteksi Besar

Dengan ukuran 13,5 × 25 × 30mm, housing seri MT adalah salah satu penutup persegi panjang terkecil dalam lini fotoelektrik Fotek. Ukuran ini memungkinkan MT-6MX dipasang di rangka mesin, di antara rel pengaman, di belakang panel peralatan, dan di posisi di mana sensor gaya balok standar tidak akan muat secara fisik.

Jejak pemasangan standar untuk seri ini, menggunakan pemasangan lubang tembus atau braket yang kompatibel dengan berbagai aksesori seri Fotek MT.

Housing kecil tidak mengorbankan perlindungan lingkungan — penyegelan IP67 dipertahankan melalui faktor bentuk yang ringkas, memastikan sensor beroperasi dengan benar di lingkungan dengan paparan pencucian, kabut cairan pendingin, dan akumulasi debu yang akan mengganggu perangkat yang disegel dengan buruk.

Output Ganda NPN & PNP — Kompatibilitas PLC Universal

Memiliki output NPN dan PNP yang tersedia secara bersamaan dari unit penerima yang sama menghilangkan batasan pemilihan sensor yang diberlakukan oleh polaritas kartu input PLC.

Di lingkungan mesin standar campuran — umum di fasilitas manufaktur Asia di mana mesin standar NPN Jepang dan mesin standar PNP Eropa beroperasi berdampingan — satu item stok MT-6MX melayani keduanya tanpa memerlukan varian NPN dan PNP terpisah.

Pengkabelan mudah: hubungkan kabel coklat ke suplai DC +24V, kabel biru ke suplai umum (0V).

Untuk output NPN, kabel hitam terhubung ke terminal input NPN PLC dan output menarik arus saat output aktif. Untuk output PNP, kabel putih terhubung ke terminal input PNP PLC dan menyuplai arus saat aktif.

Hanya satu output yang perlu dihubungkan dalam setiap instalasi; kabel output yang tidak digunakan diisolasi dan dibiarkan terbuka.

FAQ

Q1: Apakah MT-6MX memancarkan cahaya tampak atau inframerah dalam mode through-beam?

Seri MT menggunakan cahaya inframerah termodulasi atau cahaya tampak tergantung pada varian spesifik. Dalam aplikasi through-beam pada jangkauan 6m, pemancar memproyeksikan berkas cahayanya — baik LED inframerah atau LED merah tampak — ke arah penerima.

Sinyal cahaya termodulasi membedakan berkas sensor dari cahaya sekitar, mencegah pemicuan palsu dari sinar matahari atau pencahayaan buatan di zona deteksi.

Untuk aplikasi di mana visibilitas berkas diperlukan untuk penyelarasan selama instalasi, periksa jenis LED spesifik pada label sensor atau dalam dokumentasi seri MT Fotek.

Q2: Bagaimana pemancar dan penerima diselaraskan pada jangkauan 6m?

Pada 6m, sedikit ketidaksejajaran sudut antara pemancar dan penerima dapat mengarahkan berkas melewati muka penerima. Sensor through-beam seri MT Fotek menggunakan LED termodulasi dengan sudut berkas yang ditentukan — biasanya beberapa derajat divergensi.

Untuk instalasi awal, sejajarkan pemancar dan penerima pada sumbu yang sama menggunakan waterpas dan pengukuran, kemudian nyalakan kedua unit dan sesuaikan dalam langkah-langkah kecil sambil memantau indikator output penerima hingga indikator LED stabilitas atau indikator kekuatan sinyal mengonfirmasi sinyal yang diterima maksimum. Kunci kedua unit dengan perangkat keras braket pada posisi tersebut.

Q3: Dapatkah MT-6MX mendeteksi objek transparan seperti kaca atau film plastik bening?

Sensor through-beam standar dengan pemancar LED inframerah atau merah mendeteksi objek transparan dengan buruk — cahaya melewatinya daripada terhalang.

Untuk deteksi objek transparan (botol bening, film, panel kaca), diperlukan sensor through-beam khusus dengan cahaya terpolarisasi atau model objek transparan tertentu.

MT-6MX dirancang untuk deteksi objek buram dan tidak akan secara andal mendeteksi target yang mentransmisikan lebih dari sekitar 70–80% berkas.

Q4: Berapa waktu respons MT-6MX?

Sensor foto mini seri MT memiliki waktu respons dalam kisaran milidetik, konsisten dengan seri fotoelektrik Fotek.

Untuk nilai waktu respons yang tepat yang berlaku untuk varian MT-6MX dalam aplikasi Anda — terutama untuk deteksi berkecepatan tinggi di mana target melewati berkas dengan cepat — konsultasikan lembar data seri MT Fotek untuk nilai waktu ON dan waktu OFF spesifik, karena ini menentukan ukuran target minimum yang dapat dideteksi pada kecepatan target tertentu.

Q5: Sensor ini menyertakan proteksi pembalikan polaritas — apakah ini berarti kabel suplai dapat ditukar tanpa kerusakan?

Proteksi pembalikan polaritas berarti sensor bertahan dari koneksi suplai singkat dengan polaritas terbalik — ia tidak akan beroperasi dengan benar dengan pengkabelan terbalik, tetapi sirkuit proteksi mencegah kerusakan internal permanen.

Operasi normal memerlukan koneksi polaritas yang benar (coklat ke +V, biru ke 0V). Proteksi adalah pengaman terhadap kesalahan instalasi selama perawatan, bukan izin untuk mengoperasikan sensor dengan pengkabelan terbalik.

Perbaiki koneksi polaritas segera jika terbalik; sirkuit proteksi tidak menjamin kelangsungan hidup suplai terbalik yang berkelanjutan.
