A20B-9001-0780 Sensor Fanuc A20B90010780 A20B-9001-0780

Fanuc A20B-9001-0780∙ AC Spindle Motor Optical Sensor ∙ 12-Pin Feedback Device, Kecepatan dan Posisi untuk Kontrol CNC Spindle, Sensor Lengkap dengan PCB

Gambaran umum

PeraturanFanuc A20B-9001-0780is an optical pickup AC spindle motor sensor — the feedback device mounted on early-generation Fanuc AC spindle motors to provide the CNC and spindle amplifier with the speed and angular position signals necessary for closed-loop spindle control, termasuk pengetikan kaku, orientasi spindle, dan kontrol kontur Cs.

Memahami peran sensor ini membutuhkan pandangan singkat tentang bagaimana kontrol motor spindle Fanuc AC berevolusi.

Pada periode awal penggerak spindel CNC AC yang mencakup sekitar akhir 1970-an hingga 1990-an, Fanuc mengembangkan motor spindel AC sendiri dan sistem penggerak sebagai paket terintegrasi.

Motor spindle bukanlah motor induksi umum yang berjalan dengan loop terbuka pada frekuensi variabel;Ini adalah motor yang dirancang khusus dengan sensor umpan balik yang dipasang di poros atau tubuhnya yang memungkinkan CNC untuk mengetahui kecepatan spindle dan posisi yang tepat setiap saat.

Umpan balik ini sangat penting untuk fungsi yang tidak dapat didukung kontrol kecepatan loop terbuka sederhana: orientasi spindle (menghentikan spindle pada posisi sudut yang tepat untuk perubahan alat),pemotongan kaku (sinkronisasi pemasangan sumbu Z ke rotasi spindle untuk pemotongan benang tanpa pemegang keran terapung), dan kontrol kontur Cs (menggunakan spindle sebagai sumbu putar yang dikendalikan CNC untuk bagian yang berputar di pusat pemesinan).

Desain pickup optik menggunakan disk berlubang atau pola reflektif yang berputar dengan poros motor spindle, dibaca oleh sumber cahaya dan perakitan fotodetektor yang dipasang di rumah sensor.Saat disk berputar, fotodetektor secara bergantian melihat daerah tidak transparan dan transparan, menghasilkan jalur pulsa yang frekuensi proporsional dengan kecepatan rotasi.

A reference mark on the disk generates a single pulse per revolution for absolute position within one rotation — the signal used by the CNC for spindle orientation and rigid tapping zero-crossing detection.

Konektor 12 pin dan penugasan sinyal

Konektor 12-pin pada sensor membawa set sinyal lengkap yang dibutuhkan oleh amplifier spindle Fanuc: sinyal output pulsa (biasanya A,B saluran kuadratur ditambah saluran Z referensi nol), saluran catu daya (sensor membutuhkan catu daya tegangan rendah dari amplifier atau sumber daya khusus), dan koneksi pelindung.

Jumlah 12-pin konektor mengakomodasi garis sinyal ini ditambah pasangan sinyal diferensial A/Ā, B/B̄,Pengaturan Z/Z̄ yang digunakan dalam output pengkode diferensial untuk menyediakan penolakan kebisingan mode umum pada kabel berjalan di lingkungan yang keras secara listrik di sekitar motor spindle.

Sinyalan diferensial sangat penting untuk sensor spindle karena motor spindle menghasilkan gangguan elektromagnetik yang substansial Bentuk gelombang arus yang didorong oleh PWM, dan kedekatan fisik dari drive elektronik semua berkontribusi pada kebisingan dalam kabel sensor.

The sensor's optical design also inherently limits signal distortion from heat and vibration compared to magnetic pickup (variable reluctance) sensors that can be affected by ferromagnetic particles in cutting fluid and changes in air gap geometry as bearings wear.

Fungsi Kecepatan dan Posisi dalam Kontrol Spindle CNC

Fungsi ganda sensor speed feedback dan position feedback memungkinkan tiga mode operasi yang berbeda dalam kontrol spindle Fanuc CNC:

Mode kontrol kecepatanmenggunakan pulsa dari sensor untuk menutup loop umpan balik kecepatan pada amplifier spindle.

Amplifier menghitung pulsa sensor per unit waktu, menghitung kecepatan spindle yang sebenarnya, membandingkannya dengan kecepatan yang diperintahkan dari CNC, dan menyesuaikan arus drive motor sesuai.

Pengatur kecepatan loop tertutup ini mempertahankan kecepatan spindle konstan di bawah beban pemotongan yang bervariasi ketika pemotongan berat meningkatkan torsi beban,amplifier mendeteksi penurunan kecepatan segera melalui umpan balik sensor dan mengkompensasi dengan meningkatkan output torsi motor.

Orientasi spindlemenggunakan pulsa referensi nol (marker) untuk mendeteksi ketika spindle mencapai posisi sudut tertentu.

CNC memerintahkan spindle untuk memperlambat dan berhenti di posisi di mana tanda orientasi terdeteksi, membawa spindle untuk istirahat di posisi yang dapat direproduksi secara mekanis untuk perubahan alat,penanganan bagian, atau pengukuran benda kerja.

Pada pusat mesin, orientasi spindle adalah operasi otomatis yang dipicu pada setiap siklus perubahan alat.

Pengetikan kakumenyinkronkan gerakan sekrup timbal sumbu Z dengan rotasi spindle sehingga setiap putaran spindle sesuai dengan tepat satu pitch benang gerakan sumbu Z.CNC membaca umpan balik posisi sensor spindle secara real time dan memakannya ke interpolasi servo sumbu Z, menciptakan gerakan pemotongan benang sinkron tanpa pemegang keran terapung mekanis.

Resolusi posisi sensor spindle menentukan akurasi pitch benang yang dapat dicapai dalam tapping kaku.

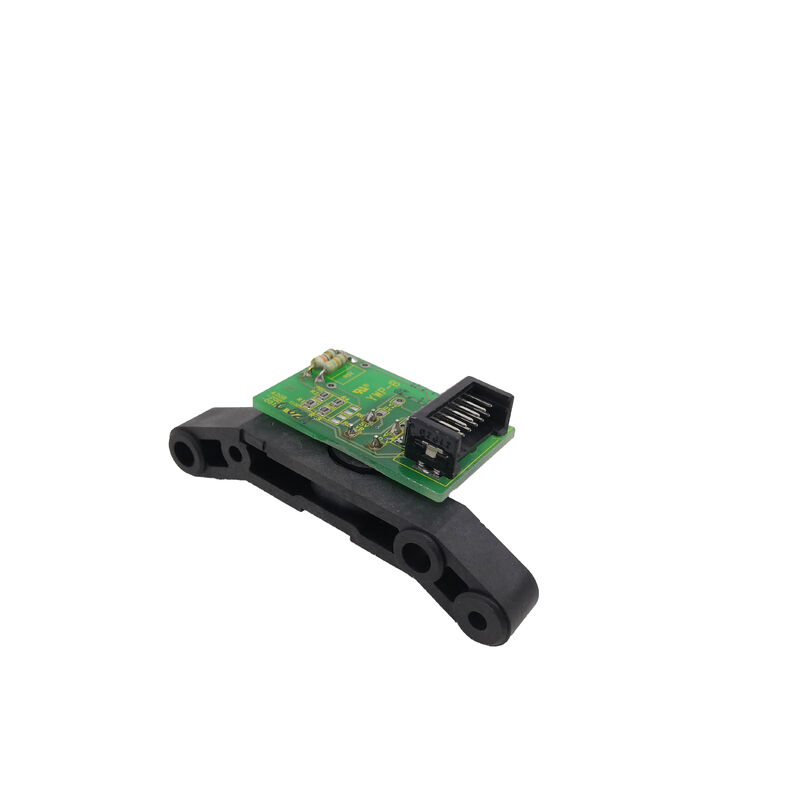

Sensor Lengkap dengan PCB Apa Arti "lengkap"

A20B-9001-0780 dideskripsikan dan dijual sebagai rangkaian sensor lengkap, which includes both the optical pickup housing (with LED light source and photodetector) and the PCB (printed circuit board) that conditions and amplifies the photodetector's raw signal into the differential pulse outputs that the 12-pin connector delivers.

Dalam beberapa desain sensor, elemen pengambil optik dan elektronik pengkondisian sinyal adalah komponen terpisah.dan PCB memperkuat dan mengubah ini ke output digital bersih yang cocok untuk transmisi melalui kabel ke drive.

PCB juga biasanya berisi regulasi catu daya untuk elektronik internal sensor." itu berarti pembeli menerima fungsi, sensor siap dipasang yang hanya membutuhkan koneksi ke penyediaan pemasangan motor dan kabel 12-pin ke amplifier

Perbedaan ini penting di pasar perbaikan dan suku cadang karena beberapa komponen sensor dijual sebagai elemen individu ′′ bodi pickup saja,atau PCB saja ?? untuk teknisi yang melakukan perbaikan pada tingkat komponen.

A20B-9001-0780 yang dijual sebagai sensor lengkap dengan PCB adalah perakitan lengkap untuk penggantian seluruh sensor daripada layanan tingkat komponen.

A20B-9001-0780 dan A20B-9001-0800

A20B-9001-0780 dan A20B-9001-0800 adalah referensi yang terkait erat yang muncul bersama dalam kategori sensor spindle AC untuk motor spindle Fanuc awal.

Keduanya adalah sensor umpan balik 12 pin yang digunakan untuk fungsi kontrol motor spindle yang sama, dan kedua nomor ini sering dihubungkan di pasar suku cadang dan perbaikan Fanuc.

The relationship between these part numbers typically reflects different production versions or assembly variants of the same sensor family — different PCB board revisions or optical element configurations — that are functionally compatible and are used interchangeably in service applications on the same motor types.

Dalam prakteknya, ketika sensor spindle dari keluarga ini gagal dan mesin tidak berfungsi,kedua referensi -0780 dan -0800 dievaluasi untuk seri motor tertentu dan konfigurasi konektor sebelum pengganti dipilih.

Dokumen Fanuc asli, nama pelat motor, atau data parameter motor CNC memberikan jenis sensor definitif untuk mesin tertentu.

FAQ

T1: Gejala apa yang menunjukkan bahwa sensor spindle A20B-9001-0780 gagal?

Presentasi kegagalan yang umum termasuk: ketidakstabilan kecepatan spindle pada rpm rendah (CNC kehilangan penghitungan denyut nadi yang dapat diandalkan pada kecepatan rendah, menyebabkan berburu atau kecepatan yang tidak menentu),kegagalan orientasi spindle (CNC tidak dapat menemukan posisi tanda orientasi, menyebabkan siklus perubahan alat dihentikan dengan alarm posisi), kesalahan ketukan kaku (sinkronisasi antara spindle dan sumbu Z rusak, mengakibatkan benang rusak atau alarm ketukan),dan kehilangan total umpan balik spindle (spindle drive alarm), biasanya kesalahan umpan balik kecepatan atau alarm pemutus konektor pada layar penguat spindle Fanuc).Kontaminasi fisik dari cakram optik atau elemen pickup dari cairan pemotongan masuk melalui segel poros yang usang adalah salah satu mekanisme kegagalan yang paling umum.

T2: Dapatkah sensor A20B-9001-0780 dibersihkan dan diperbaharui, atau apakah kegagalan memerlukan penggantian lengkap?

Dalam banyak kasus, sensor spindle gagal karena kontaminasi daripada kegagalan komponen elektronik.

Jika cairan pemotongan, minyak, atau partikel logam telah memasuki rumah sensor dan mencemari cakram optik atau elemen pickup,pembersihan yang cermat dapat mengembalikan fungsi asalkan komponen optik itu sendiri tidak tergores atau rusak secara permanen.

Spesialis layanan yang bekerja pada motor spindle Fanuc rutin membersihkan dan menguji sensor sebelum mengutuk mereka.

Jika PCB gagal karena masuknya kelembaban atau penuaan komponen, perbaikan di tingkat komponen juga mungkin dilakukan oleh teknisi dengan keterampilan elektronik yang tepat.

Penggantian sensor yang lengkap (dengan unit baru atau yang telah diuji dengan baik seperti A20B-9001-0780) adalah jalan tercepat untuk mengembalikan mesin ke produksi ketika kemampuan perbaikan di tempat tidak tersedia.

T3: Sensor ini digambarkan sebagai untuk "generasi awal" motor spindle AC. Generasi Fanuc CNC apa yang menggunakan sensor ini?

Jenis sensor ini terkait dengan seri motor spindle AC awal Fanuc motor yang dipasangkan dengan Fanuc 0-Series, 10-Series, 15-Series, dan 16-Series CNC,Membangun mesin alat dari sekitar pertengahan 1980-an sampai akhir 1990-an.

Fanuc's later spindle motor generations — the Alpha series and then the Alpha i / Beta i series — use different sensor designs (the Mi sensor / A860-series encoder family) with different connectors and signal protocols.

A20B-9001-0780 khusus untuk generasi motor yang lebih tua dan tidak dapat ditukarkan dengan sensor yang digunakan pada Fanuc Alpha atau Alpha i spindle motor yang lebih baru.

T4: Apakah sensor dipasang pada poros motor spindle, dan apakah perlu kalibrasi atau penyesuaian setelah diganti?

Sensor pikap optik biasanya dipasang di bagian belakang rumah spindle motor, mendeteksi cakram berlubang atau roda target yang berputar dengan poros motor.

Posisi pemasangan ditetapkan oleh bracket sensor motor sensor sejajar dengan cakram dalam toleransi mekanis pemasangan.

Dalam kebanyakan kasus,penggantian sensor tidak memerlukan kalibrasi posisi absolut karena posisi referensi orientasi didefinisikan oleh tanda nol cakram relatif ke nol mekanik motor, yang diatur selama perakitan motor.

Namun, setelah penggantian sensor,posisi orientasi spindle harus diverifikasi pada mesin yang sebenarnya dan disesuaikan melalui parameter offset orientasi CNC jika posisi berhenti tidak sesuai dengan posisi perubahan alat.

T5: Sensor tersedia dengan atau tanpa kabel. Kabel apa yang diperlukan jika memesan tanpa, dan seberapa penting kualitas kabel?

Kabel sensor 12 pin membawa sinyal pulsa diferensial pada tegangan yang relatif rendah antara sensor dan amplifier spindle.

Kabel harus dilindungi untuk melindungi sinyal dari gangguan elektromagnetik di sekitar motor spindle dan drive.

Fanuc menentukan kabel twisted-pair terlindung untuk koneksi encoder dan sensor, dengan perisai yang di tanah di ujung amplifier.atau panjang yang berlebihan dapat menyebabkan degradasi sinyal yang bermanifestasi sebagai alarm spindle intermiten, orientasi yang tidak menentu, atau kesalahan mengetuk kaku tanpa memicu kesalahan hard encoder.

Saat memesan tanpa kabel,menggunakan kabel yang ditentukan Fanuc atau kualitas industri terlindung penggantian pasangan bengkok dari jumlah konduktor yang benar dan spesifikasi perisai sangat penting untuk operasi sensor yang andal.
