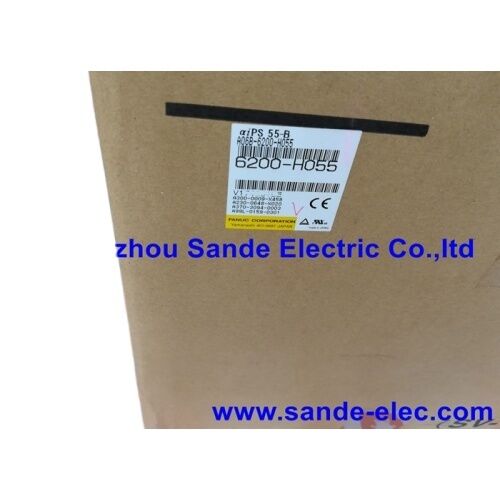

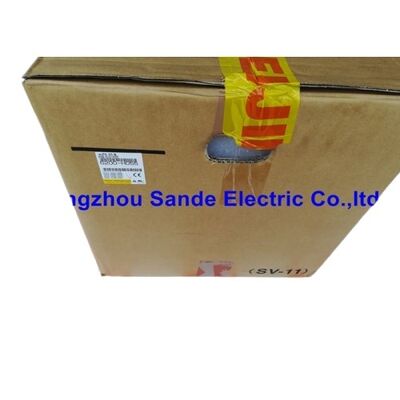

FANUC Servo Amplifier A06B-6200-H055 A06B6200H055 A06B-6200-H055 BARU

FANUC A06B-6200-H055 ∙ Alpha i aiPS-55 Modul Pasokan Listrik ∙ 200 ∙ 240V AC / 283 ∙ 339V DC Output / 3-Phase

DC Bus Foundation untuk Alpha i Drive Systems

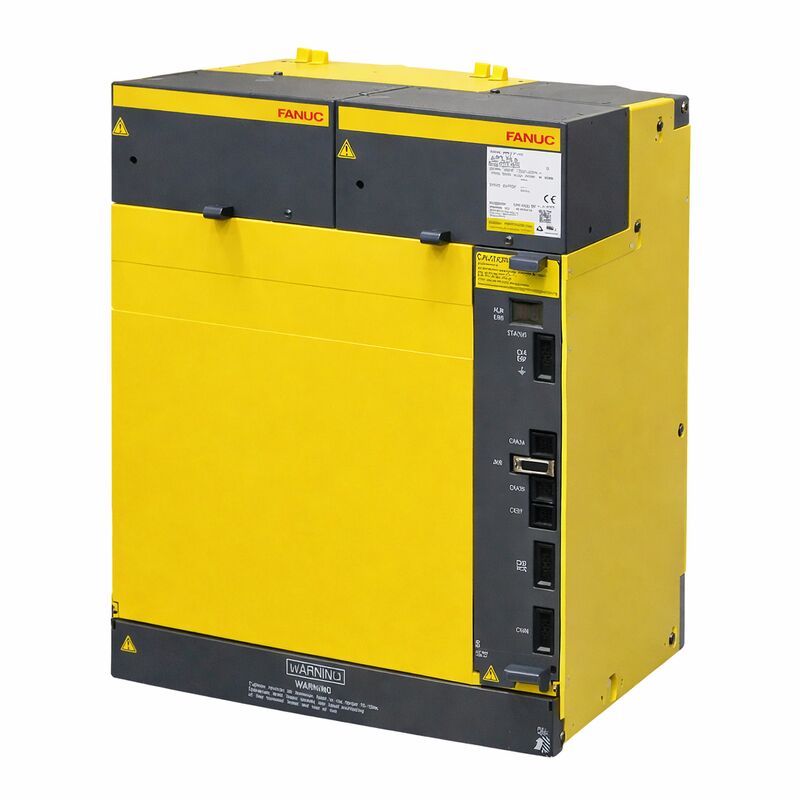

A06B-6200-H055 adalah aiPS-55 ∙ modul pasokan listrik kelas 55 kW dari seri A06B-6200 Alpha i FANUC.mengoreksi dan mengatur ke bus DC 283V339V, dan memasok DC bus ke servo dan spindle amplifier modul yang terhubung hilir.

Setiap modul penguat servo Alpha i (αiSVM) dan modul penguat spindle (αiSPM) di kabinet drive menarik daya operasinya dari bus DC umum ini. The PSM handles the shared power foundation for the entire drive system — sizing it correctly against the combined continuous demand of all connected drive modules is the critical installation decision.

Seri A06B-6200 adalah generasi Alpha i, berbeda dari A06B-6087 sebelumnya (Alpha PSM) dan A06B-6110 (Alpha i, kisaran daya yang lebih rendah).Konfirmasi seri yang benar dan nilai daya terhadap total beban terus-menerus sistem drive sebelum menentukan penggantian.

Spesifikasi Utama

Pemulihan Energi Regeneratif

AiPS-55 adalah sumber daya regeneratif. Ketika sumbu servo dan spindle yang terhubung melambat, motor bertindak sebagai generator dan mengembalikan energi kembali ke bus DC.AiPS-55 memberi makan energi yang dipulihkan ini kembali ke pasokan AC daripada membuangnya sebagai panas melalui resistor rem.

Pada mesin dengan siklus pengereman berat yang sering, pusat pemesinan format besarpusat pemutar berat regenerasi ini secara aktif mengurangi konsumsi energi dan menghilangkan beban termal yang dimasukkan oleh resistor rem ke dalam lemari.

Catatan Keamanan Bus DC

Kondensator bus DC di aiPS-55 mempertahankan tegangan berbahaya selama beberapa menit setelah listrik mati.Indikator muatan LED pada bagian depan modul harus dimatikan sepenuhnya sebelum setiap pekerjaan pada kabel sistem penggerak atau modul yang terhubungJangan mengukur tegangan bus DC atau menghubungkan/membongkar modul drive sampai LED dimatikan dan periode tunggu singkat lainnya telah berlalu.

FAQ

T1: Apa perbedaan antara A06B-6200-H055 dan modul Alpha PSM sebelumnya?

A06B-6200 adalah seri Alpha i PSM ‡ yang dirancang untuk servo Alpha i dan modul amplifier spindle berikutnya.Kisaran tegangan output bus DC adalah sama di seluruh generasi (283?? 339V), tetapi modul tidak dapat ditukarkan masing-masing seri disesuaikan dengan generasi tertentu dari modul drive.

T2: Apa yang ditunjukkan aiPS-55 tentang kapasitas modul?

Penunjukan 55 mengidentifikasi kelas daya modul dalam seri aiPS. Angka yang lebih tinggi menunjukkan kapasitas daya yang lebih besar untuk konfigurasi kabinet drive yang lebih besar dengan sumbu arus yang lebih banyak atau lebih tinggi.Pilih nilai daya PSM berdasarkan jumlah permintaan daya terus-menerus dari semua modul αiSVM dan αiSPM yang terhubung dalam kondisi produksi normal.

T3: Apakah aiPS-55 membutuhkan resistor rem terpisah?

Tidak. aiPS-55 termasuk regenerasi aktif ia mengembalikan energi decelerasi ke pasokan AC daripada membutuhkan resistor rem untuk membuangnya sebagai panas.Resistor rem hanya diperlukan pada varian PSM non-regeneratifArsitektur regeneratif aiPS-55 juga berarti tidak ada resistor rem untuk ukuran atau melindungi termal dalam desain kabinet.

T4: Sistem penggerak menunjukkan alarm bus low voltage.

Tekanan bus yang rendah dapat berasal dari PSM, sumber AC masuk, atau dari modul drive yang terhubung yang menarik arus yang berlebihan.Jika tegangan pasokan benar, memverifikasi tidak ada modul drive tunggal yang menarik arus yang tinggi secara abnormal (pendek dalam satu modul yang terhubung memuat bus).PSM itu sendiri membutuhkan layanan.

T5: Apakah mengganti A06B-6200-H055 membutuhkan perubahan parameter CNC?

Tidak. PSM tidak menyimpan parameter CNC. Setelah penggantian fisik, mengembalikan daya listrik dan memverifikasi tegangan bus DC di modul drive yang terhubung sebelum mengaktifkan poros.Konfirmasi semua koneksi serat antara PSM, modul drive, dan CNC ditempatkan dengan benar sebelum daya pertama.
