Fanuc A06B-6110-H015 SERVO AMPLIFIER A06B6110H015 AO6B-611O-HO15

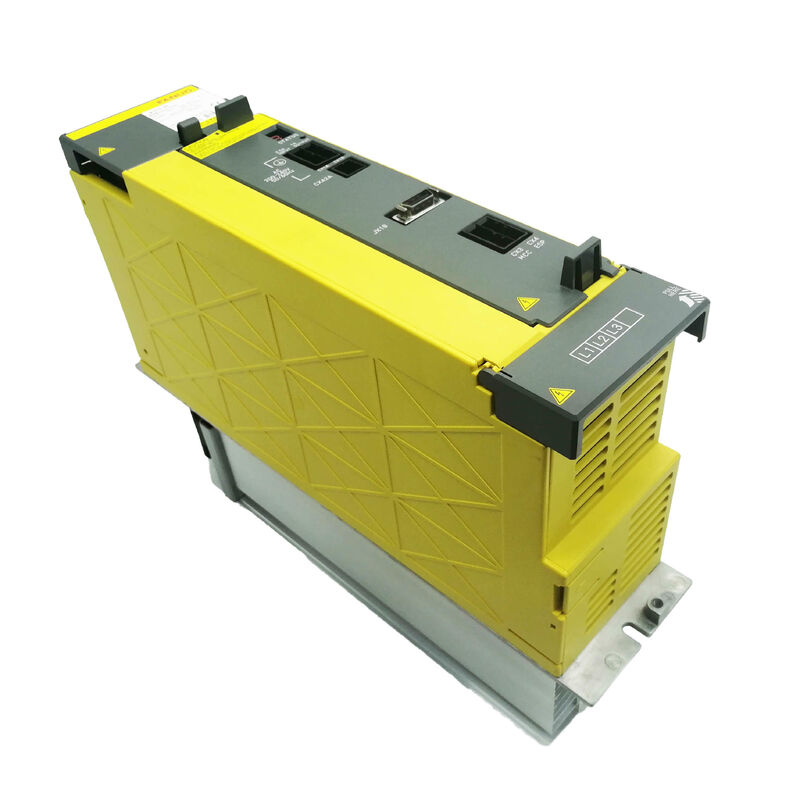

FANUC A06B-6110-H015 ∙ Alpha i PSM-15i Power Supply Module ∙ 17.5 kW / 200 ∙ 240V AC / 283 ∙ 325V DC / 3-Phase

Yayasan DC Bus untuk Lemari Drive Alpha i Berskala Menengah

A06B-6110-H015 adalah PSM-15i modul catu daya 17,5 kW dari seri FANUC A06B-6110 Alpha i. It accepts 200–230/240V AC three-phase input at 63A and produces the regulated 283–325V DC bus that all connected Alpha i servo amplifier modules (αiSVM) and spindle amplifier modules (αiSPM) draw from. Ini adalah dasar daya bersama untuk kabinet drive bukan drive sumbu tunggal.

Ketiga peringkat daya mencerminkan bagaimana sistem penggerak bekerja dalam prakteknya:

• 17.5 kW nominal:Output berkelanjutan yang berkelanjutan untuk siklus produksi normal
• Maksimal 28 kW:Produksi berkelanjutan yang tersedia untuk jangka pendek di bawah permintaan puncak
• 46 kW puncak:Kemampuan transisi selama akselerasi multi-sumbu simultan

Angka puncak penting untuk ukuran: sebuah lemari dengan beberapa sumbu mempercepat secara bersamaan menarik di atas output nominal untuk periode singkat.,asalkan permintaan terus-menerus tetap dalam nilai 17,5 kW.

Seri A06B-6110 adalah generasi Alpha i setara dengan keluarga A06B-6087 Alpha PSM sebelumnya.tapi seri A06B-6110 dicocokkan dengan arsitektur drive Alpha i (seri CNC, FSSB amplifier) daripada generasi Alpha asli.

Spesifikasi Utama

PSM-15i dalam Keluarga Alpha i PSM

Dalam seri A06B-6110, varian H-sufiks yang berbeda mencakup peringkat daya output yang berbeda.5 kW melayani kabin drive skala menengah dengan campuran servo dan ampli spindle. Memilih peringkat PSM yang benar membutuhkan penjumlahan permintaan terus-menerus dari semua modul αiSVM dan αiSPM yang terhubung.

FAQ

T1: Apa perbedaan antara seri A06B-6110-H015 (PSM-15i) dan seri A06B-6087 Alpha PSM yang lebih tua?

Keduanya menghasilkan bus DC 283 ∼ 325 V dari 200 ∼ 230 V AC tiga fase input dan melayani peran arsitektur bus bersama yang sama.A06B-6110 adalah generasi Alpha i yang dirancang untuk platform CNC seri i berikutnya dengan penguat FSSB. A06B-6087 adalah generasi Alpha asli. Mereka tidak dapat ditukarkan antara generasi drive,tetapi fungsi catu daya dan tegangan bus setara dalam sistem penggerak masing-masing.

P2: Apa yang dimaksud dengan perbedaan nominal 17,5 kW / 28 kW / 46 kW dalam prakteknya?

17,5 kW adalah output berkelanjutan yang berkelanjutan.Puncak 46 kW mencakup transisi singkat selama akselerasi multi-sumbu simultan. Ukuran PSM berdasarkan permintaan terus-menerus dari semua modul yang terhubung

T3: PSM-15i menunjukkan alarm overvoltage bus di bawah beban normal tanpa pengereman regeneratif berat.

Bus overvoltage dalam kondisi normal tanpa decelerasi yang besar menunjukkan kesalahan pada tahap aktivasi rectifier ‡ sirkuit IGBT atau gate drive tidak lagi mengatur dengan benar.Jangan reset dan lanjutkan: peningkatan tegangan bus yang tidak terkendali dapat merusak modul drive yang terhubung.

T4: Apakah mengganti A06B-6110-H015 membutuhkan perubahan parameter CNC?

Tidak. PSM tidak menyimpan parameter CNC. Setelah penggantian fisik, memulihkan daya dan memverifikasi tegangan bus DC di modul drive yang terhubung sebelum mengaktifkan poros.Konfirmasi semua koneksi sinyal dan link antarmuka ke rantai drive yang benar duduk sebelum pertama power-up.

T5: Bagaimana kapasitas PSM yang benar dikonfirmasi untuk mesin tertentu?

Jumlah permintaan arus konstan dari semua modul servo αiSVM yang terhubung dan modul spindle αiSPM di bawah tugas produksi khas.Kekuatan nominal 5 kW. 46 kW puncak menangani akselerasi transient tetapi jika permintaan terus-menerus mendekati 17,5 kW, PSM adalah ukuran batas dan modul peringkat yang lebih tinggi akan mengurangi tekanan termal.
