Fanuc Servo Amplifier A06B-6079-H101 atau A06B6079H101

FANUC A06B-6079-H101 ∙ Alpha SVM1-12 Single-Axis Servo Module ∙ 3.0A / 0.75 kW / Type A/B Interface

Nomor Bagian:A06B-6079-H101

Produsen:FANUC Corporation (Jepang)

Jenis produk:Modul Servo Amplifier Serial Alpha

Tipe antarmuka A/B

A06B-6079-H101 dan A06B-6096-H101#H keduanya adalah modul SVM1-12 ′′ sebutan model yang identik, nilai listrik yang identik (3.0A, 0.75kW, 283 ′′325V, 230V output),faktor bentuk fisik 60mm yang identikPerbedaannya adalah antarmuka CNC, dan itu adalah perbedaan yang menentukan yang mana mesin perlu.

A06B-6079-H101 menggunakan antarmuka Tipe A / B koneksi kabel PWM paralel dari unit servo drive CNC ke modul amplifier.Ini adalah arsitektur antarmuka seri Alpha asli yang digunakan dengan FANUC Seri 15A06B-6096-H101 (varian FSSB) menggunakan bus serial serat optik untuk kontrol i-Series.Tipe antarmuka ini tidak kompatibel ¢ mesin kabel untuk Tipe A / B tidak dapat menggunakan modul FSSB, dan sebaliknya.

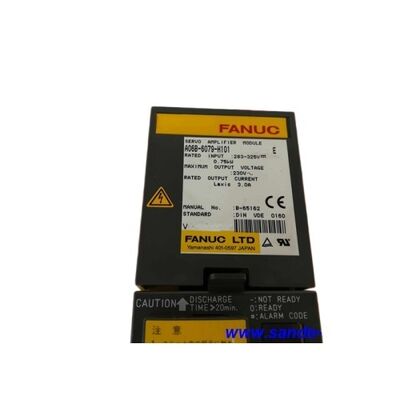

Pada A06B-6079-H101, pengidentifikasi seri di tengah nomor gambar ?? 6079 adalah pengidentifikasi bidang untuk generasi antarmuka Tipe A/B. Saat memeriksa modul di kabinet,nomor ini di label bagian segera mengkonfirmasi mana generasi antarmuka yang dipasang sebelum kabel apapun diperiksa.

Spesifikasi Utama

SVM1-12 Modul entry-level untuk poros bantu ringan

Pada output terus-menerus 3,0A dan 0,75 kW, SVM1-12 didesain untuk ujung ringan kisaran sumbu Alpha.2000 rpm) : sumbu C pada pusat putar kecil, pendorong meja putar, indeksasi majalah alat, dan sumbu sekunder beban rendah.Penarikan bus DC 75 kW tidak penting dalam perhitungan permintaan PSM untuk lemari multi-modul.

Catatan pemasangan khusus untuk modul ini: ketika mencari pengganti, tentukan apakah pemasangan menggunakan satu atau dua port baterai CX5.

Konten seri A06B-6079

Keluarga A06B-6079 adalah seri Alpha SVM lengkap dengan antarmuka Tipe A/B.Setiap model dari SVM1-12 (H101) hingga SVM1-360 (H108) dan seri dua sumbu SVM2 memiliki setara A06B-6096 FSSBSeri 6079 dan 6096 memiliki nama model yang sama (SVM1-12, SVM1-40, dll.) dan nilai listrik ¢ hanya digit tengah dari nomor bagian yang mengidentifikasi generasi antarmuka.

FAQ

T1: Bisakah A06B-6079-H101 (Tipe A/B) menggantikan A06B-6096-H101 (FSSB)?

Tidak. Keduanya adalah modul SVM1-12 dengan nilai listrik yang identik tetapi antarmuka CNC yang berbeda.A06B-6096 menggunakan bus serat optik FSSB untuk kontrol i-Series. Arsitektur antarmuka ini tidak kompatibel menggunakan varian yang salah membutuhkan rewiring sambungan CNC modul, yang tidak merupakan penggantian lapangan praktis.

T2: Servo motor Alpha mana yang kompatibel dengan A06B-6079-H101?

α1/3000 (1 Nm, 3000 rpm) dan α2/2000 (2 Nm, 2000 rpm).Motor dalam kelas α3 dan di atas membutuhkan SVM1-20 (H102), 5.9A) atau lebih besar.

T3: Alarm apa yang menunjukkan A06B-6079-H101 gagal bukan motor?

Alarm 8 (overcurrent / IPM fault): lepaskan kabel listrik motor dan ukur resistensi isolasi penggulungan ke tanah.Jika isolasi yang baik (beberapa ratus megaohm) dan alarm terus dengan kabel terputus, modul amplifier memiliki kesalahan internal. Jika isolasi rendah, motor atau kabel adalah sumber kesalahan.Kesalahan komunikasi yang terus-menerus dengan servo drive unit CNC setelah mengkonfirmasi integritas kabel juga menunjukkan kesalahan modul.

T4: Apakah mengganti A06B-6079-H101 membutuhkan perubahan parameter CNC?

Untuk penggantian SVM1-12 Type A/B yang mirip, tidak ada perubahan parameter poros yang diperlukan Memverifikasi penugasan nomor sumbu dan koneksi sesuai dengan instalasi asli sebelum menyalakan.

T5: Di mana sumber A06B-6079-H101 berasal?

Melalui pasar suku cadang modul FANUC Alpha, seri A06B-6079 memiliki basis instalasi yang besar dan terus tersedia secara aktif melalui dealer drive CNC spesialis, program pertukaran,dan jasa perbaikan. Konfirmasi H101 (SVM1-12 Tipe A/B) dan tentukan konfigurasi port baterai CX5 (satu atau dua) jika pemasok meminta informasi ini.
