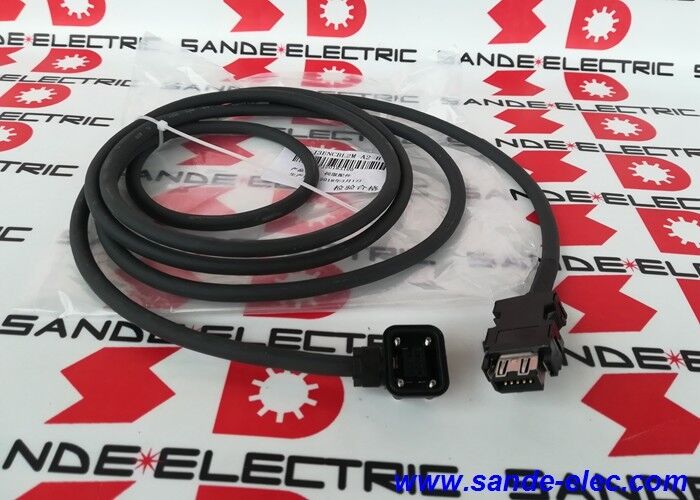

Mitsubishi MRJ3ENCBL2MA2H Flex Kabel Servo Encoder MR-J3ENCBL2M-A2-H

MR-J3ENCBL2M-A2-H. ∙ Mitsubishi MR-J3 Encoder Feedback Cable 2m / A2 Connector / High Bending Endurance / Servo Motor ke Amplifier

Kabel Encoder 2m High-Bending untuk Sistem MR-J3

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, dan di mana rute kabel melibatkan lenturan dinamis.

Pengangkatan H (kekuatan lentur tinggi) mengidentifikasi kabel ini sebagai cocok untuk aplikasi lentur terus menerusdan pengaturan pemasangan fleksibel di mana kabel harus membengkok berulang kali selama operasi mesinPada 2m MR-J3ENCBL2M-A2-H sangat cocok untuk sumbu mesin kompak, montage servo motor dalam kabinet,dan instalasi ruang tertutup di mana panjang kabel pendek dan kemampuan fleksibel tinggi keduanya diperlukan.

Spesifikasi Utama

Konektor A2

Konektor "A2" dengan "kebalikan dari sisi beban" memiliki implikasi pemasangan khusus:

Apa yang dimaksud dengan "sebaliknya sisi beban":Poros servo motor (sisi beban) menghadap mekanisme yang didorong. "sisi lawan beban" dari motor adalah ujung belakang ujung jauh dari poros di mana perakitan encoder biasanya dipasang.Kabel keluar konektor di arah jauh dari poros motor arah belakang motor, dalam arah rute kabel alami untuk motor yang dipasang dengan poros menunjuk ke sumbu mesin.

Pentingnya pemasangan praktis:Untuk motor di mana konektor encoder berada di bagian belakang (ujung anti-beban), sisi yang berlawanan dengan beban menghindari kabel menggandakan kembali di seluruh badan motor yang menghasilkan pembersih,Jalur kabel yang lebih langsung dari motor encoder ke servo amplifier.

Mekanisme kunci:Konektor A2 menggunakan cincin penguncian positif. Setelah sepenuhnya terhubung dengan soket pengkode motor, konektor mengunci agar tidak terputus dari getaran atau kontak yang tidak disengaja.

Aplikasi

Bantal mesin alat CNC MR-J3:Mesin atau poros CNC kompak di mana jarak antara motor dan amplifier berada dalam 2m ‡ pusat pemutar dengan elektronik berdekatan spindle, pusat pemesinan kompak,dan mesin penggiling dengan kabel servo pendek.

Sistem posisi servo MR-J3:Otomatisasi industri dengan servo drive MR-J3 dalam konfigurasi panel yang kompak. Kabel 2m memberikan panjang yang tepat untuk koneksi motor-to-drive jangka pendek.

Mesin penggerak lengan robot MR-J3:Penggerak sendi robot di mana kabel pengkode melewati struktur lengan robot segment kabel pendek antara motor sendi dan elektronik penggerak sendi.

FAQ

Q1: Berapa perbedaan umpan balik encoder antara MR-J3ENCBL2M-A2-H (2m) dan MR-J3ENCBL5M-A2-H (5m)?

Keduanya identik dalam semua spesifikasi teknis: jenis konektor (A2, sisi berlawanan beban), nilai lentur (H, ketahanan lentur tinggi), kompatibilitas sistem (MR-J3), dan isi sinyal.Satu-satunya perbedaan adalah panjangnya. Pilih berdasarkan jarak routing yang sebenarnya dari servo amplifier CN2 ke soket motor encoder.

T2: Apakah konektor A2 pada MR-J3ENCBL2M-A2-H membutuhkan alat untuk pemasangan atau penghapusan?

Cincin penguncian A2 dioperasikan dengan tangan Tidak ada alat yang diperlukan untuk keterlibatan konektor encoder. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

T3: Apa spesifikasi radius lentur kabel maksimum untuk MR-J3ENCBL2M-A2-H?

Mitsubishi menentukan radius lentur dinamis minimum untuk kabel tipe MR-J3ENCBL H dalam pedoman pemasangan kabel manual servo amplifier.Mengoperasikan kabel di bawah radius tikungan minimum mempercepat kelelahan konduktor dan retakan jaket. Konfirmasi dari manual instruksi MR-J3 untuk radius lentur dinamis minimum yang tepat untuk jenis kabel A2-H sebelum merancang rute kabel.

T4: Apakah MR-J3ENCBL2M-A2-H memiliki konstruksi terlindung?

Ya MR-J3ENCBL kabel encoder menggunakan konstruksi terlindung untuk mencegah interferensi elektromagnetik dari servo amplifier beralih transients merusak sinyal umpan balik encoder.Perisai berakhir di konektor servo amplifier CN2, yang mendasarkan perisai ke sasis amplifier. grounding perisai yang benar di ujung amplifier sangat penting untuk kinerja EMC kabel.
