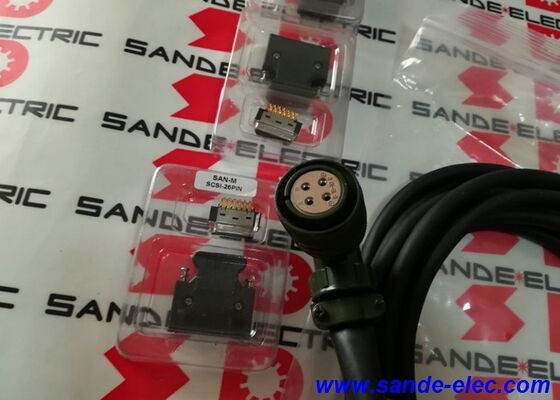

YASKAWA JZSP-CVP60-20 Pengemudi dan Kabel Motor JZSPCVP6020

JZSP-CVP60-20 | Kabel Umpan Balik Encoder Yaskawa Sigma-7 SGM7G — 20m / Encoder Absolut / Tempat Baterai / Konektor Terlindung / Lurus

Peran Kabel Encoder dalam Sistem Servo Sigma-7

Sistem servo Sigma-7 memiliki dua sambungan kabel antara motor dan penggerak servo: kabel daya (menyalurkan AC tiga fase ke motor) dan kabel umpan balik encoder. Kabel encoder membawa:

• Sinyal pembuat enkode:Aliran data serial dari encoder absolut 24-bit di dalam motor SGM7G ke drive servo SGDV
• Persediaan baterai:Tegangan DC dari kotak baterai pada rakitan kabel ke sirkuit memori non-volatil encoder

Kedua sinyal dijalankan melalui JZSP-CVP60-20 dalam satu unit kabel berpelindung. Hanya kabel encoder yang benar untuk seri motor tertentu yang menyediakan konektor, jumlah kabel, pengaturan pelindung, dan wadah baterai yang cocok yang diperlukan SGM7G.

Spesifikasi Utama

Tempat Baterai — Mempertahankan Posisi Absolut Melalui Matikan

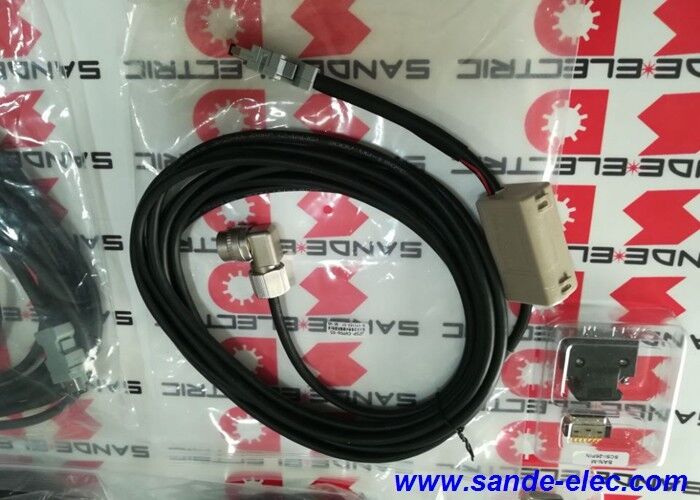

JZSP-CVP60-20 menyertakan wadah baterai terintegrasi dalam unit kabel. Baterai di dalam casing ini menyediakan daya arus rendah secara terus menerus ke sirkuit encoder absolut motor SGM7G saat penggerak servo dimatikan.

Encoder absolut menyimpan posisi poros dalam memori non-volatil internal. Memori ini memerlukan arus suplai kecil untuk mempertahankan hitungannya selama periode pemadaman listrik. Ketika sistem servo dimatikan — pada akhir giliran kerja, selama pemeliharaan, atau selama penghentian darurat — baterai dalam rakitan kabel mempertahankan penghitungan posisi tanpa gangguan. Pada penyalaan berikutnya, penggerak servo segera membaca posisi encoder dan sumbu siap tanpa siklus homing.

Baterai yang rusak atau habis terdeteksi oleh drive servo sebagai alarm baterai encoder. Alarm menunjukkan bahwa tegangan baterai turun di bawah ambang batas yang diperlukan untuk menjamin integritas data posisi. Segera ganti baterai saat alarm muncul untuk mencegah hilangnya data posisi pada siklus pemadaman listrik berikutnya.

Skenario Aplikasi

Motor SGM7G yang dipasang di gantry:Sistem gantri besar memiliki motor SGM7G-13A7C61 yang dipasang di bagian atas struktur. Panel penggerak servo berada di lantai, berjarak 18 meter. JZSP-CVP60-20 pada jarak 20 meter memberikan panjang yang memadai untuk jalur perutean dari motor ke panel dengan kelonggaran untuk loop servis.

Sumbu servo meja berputar:Motor SGM7G menggerakkan meja berputar. Penggerak servo berada di panel yang berjarak 15 meter dari mesin. Kabel sepanjang 20 meter dirutekan melalui baki kabel ke drive dengan loop servis yang sesuai.

Penggantian kabel encoder:JZSP-CVP60-20 yang terpasang telah rusak karena abrasi mekanis atau hancur selama pemeliharaan. Kabel pengganti dengan panjang yang sama memulihkan jalur umpan balik encoder tanpa memerlukan konfigurasi ulang drive — panjang kabel tidak mengubah pengaturan parameter sistem servo.

Pertanyaan Umum

Q1: Apakah JZSP-CVP60-20 merupakan kabel aplikasi tetap atau dapatkah digunakan dalam instalasi bergerak (rantai tarik)?

Kabel seri CVP dengan jaket PVC standar diklasifikasikan untuk pemasangan tetap (statis) — kabel yang tetap pada posisinya setelah dirutekan. Untuk aplikasi di mana kabel bergerak terus menerus dengan sumbu (rantai tarik, sistem pembawa kabel), diperlukan versi fleksibilitas tinggi yang ditetapkan sebagai tipe fleksibel (misalnya, seri CVP26 atau serupa) dengan rating jaket fleksibel. Menggunakan kabel dengan rating statis dalam aplikasi rantai tarik fleksibel-kontinu akan memperpendek masa pakai kabel secara signifikan.

Q2: Bagaimana seharusnya JZSP-CVP60-20 dirutekan sehubungan dengan kabel daya motor?

Kabel umpan balik encoder membawa sinyal serial tingkat rendah yang rentan terhadap interferensi elektromagnetik dari kabel daya motor saklar PWM arus tinggi. Pertahankan jarak minimum 30 cm (300 mm) antara JZSP-CVP60-20 dan kabel daya motor saat merutekan secara paralel. Jika penyeberangan tidak dapat dihindari, lakukan penyeberangan dengan sudut 90 derajat daripada berjalan paralel. Gunakan baki kabel dengan kompartemen terpisah untuk kabel sinyal dan daya pada perutean panel dan baki.

Q3: Dapatkah baterai di JZSP-CVP60-20 diganti tanpa mengganti seluruh kabel?

Ya. Casing baterai pada JZSP-CVP60-20 adalah komponen yang dapat diganti oleh pengguna — sel baterai dapat diakses di dalam casing. Jenis baterai ditentukan dalam panduan pengguna penggerak servo Yaskawa SGDV (baterai untuk penggunaan encoder absolut). Ganti hanya dengan jenis baterai yang ditentukan untuk memastikan voltase dan kapasitas yang benar. Setelah penggantian baterai, pastikan alarm baterai encoder drive servo telah hilang sebelum mengembalikan sumbu ke pengoperasian.

Q4: Penghentian pelindung apa yang diperlukan saat memasang JZSP-CVP60-20?

Pelindung kabel harus dihubungkan pada ujung penggerak servo, bukan pada ujung motor. Pengardean satu titik pada pelindung di terminal FG (pembumian rangka) penggerak mencegah arus pelindung menciptakan loop pembumian antara rangka motor dan panel penggerak. Ujung motor pelindung dihubungkan dalam rakitan konektor encoder — jangan menambahkan sambungan ground tambahan pada ujung motor selama pemasangan.

Q5: Apa yang terjadi jika JZSP-CVP60-20 dirutekan di dekat perangkat switching frekuensi tinggi?

Kebisingan frekuensi tinggi dari VFD, kontaktor, dan driver solenoid dapat digabungkan ke dalam kabel sinyal encoder jika praktik perutean tidak diikuti. Pelindung pada JZSP-CVP60-20 memberikan tingkat perlindungan EMC tertentu — pelindung ini melemahkan interferensi berpasangan namun tidak menghilangkannya. Di lingkungan dengan kebisingan listrik ekstrem, tindakan tambahan mencakup inti ferit pada kabel, perutean di dalam saluran logam, dan memastikan semua pengardean panel ke rangka alat berat telah selesai sebelum dioperasikan.
