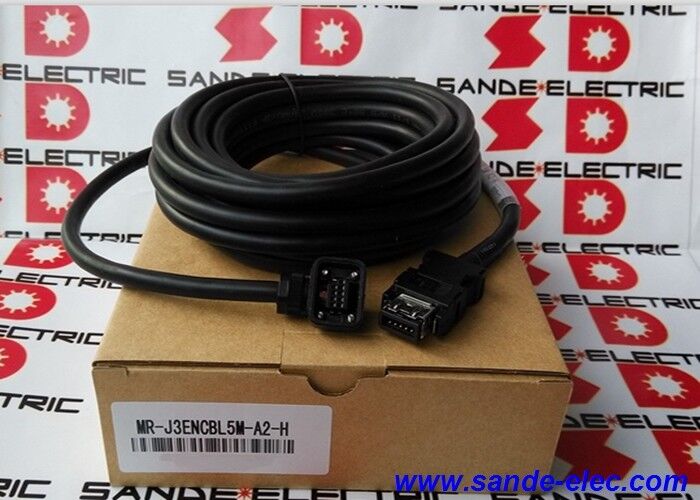

Mitsubishi MR-J3ENCBL5M-A2-H ENC kabel Baru

MR-J3ENCBL5M-A2-H | Kabel Encoder Mitsubishi MR-J3 — Konektor 5m / A2 / Umpan Balik Fleksibel Tinggi / Terlindung / RoHS / Servo

Kabel Encoder MR-J3 — Menutup Loop Servo

MR-J3ENCBL5M-A2-H adalah kabel encoder pra-rakitan Mitsubishi Electric yang menghubungkan input encoder amplifier servo MR-J3 ke output encoder motor servo — tautan umpan balik yang memungkinkan MR-J3 melakukan kontrol kecepatan dan posisi loop tertutup. Tanpa kabel ini, amplifier tidak memiliki data posisi atau kecepatan dari motor, sehingga pengoperasian servo loop tertutup tidak mungkin dilakukan.

Penunjukan "-A2-H" mengidentifikasi dua sifat penting: tipe konektor A2 di ujung motor, dan konstruksi kabel dengan fleksibilitas tinggi (H) untuk instalasi di mana kabel harus melentur selama bergerak.

Spesifikasi Utama

Konektor Tipe A2 — Koneksi Ujung Motor yang Aman

Penunjukan konektor A2 mengidentifikasi antarmuka sisi motor tertentu:

Kesesuaian yang ketat dan aman:Konektor A2 menggunakan mekanisme penguncian positif — bila terpasang sepenuhnya, konektor akan terkunci terhadap pemutusan sambungan yang tidak disengaja karena getaran, pergerakan sumbu, atau kontak yang tidak disengaja. Ini adalah properti "Konektor tipe A2 memastikan pemasangan yang kencang dan aman" yang dikonfirmasi dalam spesifikasi produk.

Kompatibilitas motor MR-J3:Konektor A2 berpasangan dengan soket encoder pada model motor servo tertentu yang kompatibel dengan MR-J3 — format konektor encoder motor menentukan jenis kabel (A, A2, B, dll.) yang diperlukan. Selalu konfirmasikan jenis konektor encoder motor sebelum menentukan kabel.

Instalasi plug-and-play:MR-J3ENCBL5M-A2-H sudah dilengkapi di kedua ujungnya — konektor A2 di motor, konektor sisi amplifier untuk input encoder MR-J3 CN2. Tidak diperlukan perakitan konektor lapangan.

Aplikasi

Penggerak sumbu alat mesin CNC MR-J3:Motor servo sumbu umpan pada peralatan mesin Mitsubishi CNC (seri MELDAS/M70/M700) menggunakan amplifier MR-J3 — kabel umpan balik encoder standar untuk setiap sumbu servo.

Sumbu robot industri MR-J3:Seri Mitsubishi RV-M dan robot industri terkait menggunakan sistem servo MR-J3 untuk kontrol posisi sumbu sambungan.

Sistem penentuan posisi servo MR-J3:Penempatan servo serba guna dalam peralatan perakitan, inspeksi, dan penanganan material otomatis — setiap instalasi MR-J3 dengan motor konektor encoder A2.

Aplikasi sumbu servo dinamis:Sumbu servo dengan kabel encoder yang dirutekan jalur kabel — konstruksi fleksibel tinggi menangani pelenturan jalur kabel terus menerus yang akan menyebabkan kabel standar rusak sebelum waktunya.

Pertanyaan Umum

Q1: Apa perbedaan antara MR-J3ENCBL-A2-H (standar) dan MR-J3ENCBL-A2-L (jarak jauh atau kerugian rendah)?

Dalam rangkaian kabel encoder MR-J3 Mitsubishi, kode sufiks yang berbeda mengidentifikasi varian kabel tertentu. Konfirmasikan perbedaan sufiks yang tepat (H vs L, dan angka vs huruf di karakter terakhir) dari panduan koneksi penguat servo MR-J3 Mitsubishi — setiap sufiks mengkodekan jenis konstruksi kabel, varian konektor, dan kompatibilitas aplikasi. Selalu cocokkan kabel dengan amplifier spesifik dan kombinasi motor yang dikonfirmasi dari dokumentasi Mitsubishi.

Q2: Apakah jenis kabel encoder (A, A2, B) bergantung pada motor atau amplifier?

Jenis konektor di ujung motor bergantung pada model motor servo — motor yang berbeda menggunakan format konektor encoder yang berbeda (A, A2, B, dll.) berdasarkan kelas ukuran dan jenis encodernya. Konektor ujung amplifier (CN2) merupakan standar di semua varian MR-J3ENCBL. Konfirmasikan konektor ujung motor yang benar dari pelat nama motor atau panduan pemilihan kabel motor servo Mitsubishi — menggunakan jenis konektor yang salah akan mengakibatkan kabel tidak dapat dipasangkan dengan soket encoder motor.

Q3: Dapatkah MR-J3ENCBL5M-A2-H digunakan dengan amplifier MR-J4?

Kabel encoder MR-J3 khusus untuk antarmuka encoder CN2 amplifier MR-J3. Amplifier MR-J4 menggunakan antarmuka encoder yang berbeda (konektor khusus DRIVE-CLiQ atau MR-J4) — kabel encoder MR-J3 tidak secara langsung kompatibel dengan amplifier MR-J4. Untuk pemasangan MR-J4, Mitsubishi menentukan varian kabel encoder MR-J4 yang sesuai.

Q4: Varian panjang apa yang tersedia untuk MR-J3ENCBL-A2-H?

Seri MR-J3ENCBL-A2-H Mitsubishi tersedia dalam berbagai panjang standar termasuk opsi 2m, 3m, 5m, 10m, 20m, dan lebih panjang. Huruf "5M" pada nomor komponen mengidentifikasi varian 5 meter. Pilih panjang yang sesuai dengan jarak perutean kabel sebenarnya dari konektor CN2 amplifier servo ke soket encoder motor, dengan kelonggaran loop servis yang wajar di setiap ujungnya.
