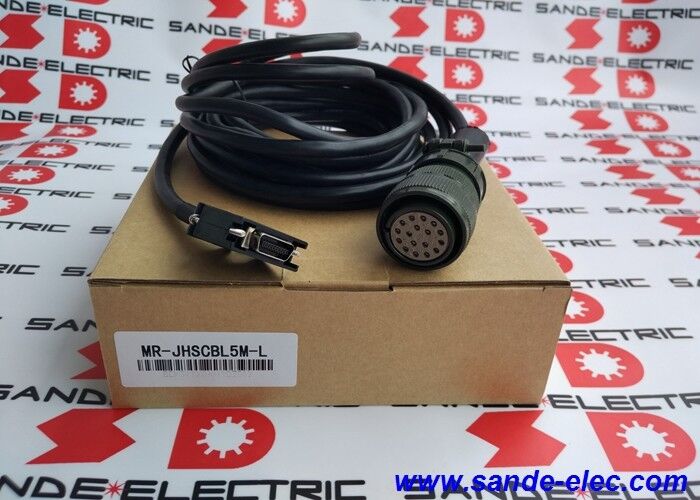

Kabel pemrograman MR-JHSCBL5M-L untuk Mitsubishi Servo Power Encoder MRJHSCBL5ML

MR-JHSCBL5M-L | Kabel Umpan Balik Encoder Mitsubishi MELSERVO J2S — 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Kabel Encoder MELSERVO J2S untuk Seri Motor HC

MR-JHSCBL5M-L adalah kabel umpan balik encoder sepanjang 5 meter Mitsubishi Electric untuk seri amplifier servo MELSERVO MR-J2S — kabel yang menghubungkan antarmuka encoder amplifier MR-J2S ke keluarga motor servo HC-SFS, HC-LFS, HC-UFS, dan HC-RFS. Kabel ini adalah komponen tertentu dari rantai sinyal sistem servo J2S — jalur umpan balik encoder yang memungkinkan kontrol posisi dan kecepatan loop tertutup.

Seri kabel MR-JHS khusus untuk sistem servo J2S dan keluarga motor HC yang kompatibel. Penunjukan "JHS" mengidentifikasi kabel untuk antarmuka encoder Kecepatan Tinggi J2S — berbeda dari kabel encoder yang digunakan dengan generasi servo Mitsubishi lainnya (MR-J3, MR-J4) atau rangkaian motor lainnya.

Spesifikasi Utama

Seri Motor yang Kompatibel — Keluarga HC untuk MR-J2S

Seri HC-SFS:Motor torsi standar inersia tinggi — untuk aplikasi pemosisian servo tujuan umum yang memerlukan torsi sedang hingga tinggi pada kecepatan menengah. Digunakan dalam penggerak konveyor, peralatan produksi, dan sumbu otomasi industri umum.

Seri HC-LFS:Motor servo inersia rendah — untuk aplikasi dinamis tinggi yang memerlukan respons akselerasi dan deselerasi cepat. Dipasangkan dengan amplifier MR-J2S pada sumbu mesin siklus tinggi dan peralatan pengemasan.

Seri HC-UFS:Motor servo inersia ultra-rendah — untuk aplikasi respons dinamis tertinggi yang meminimalkan inersia rotor sangat penting. Digunakan dalam pengambilan dan tempat berkecepatan tinggi, aplikasi label, dan drive pemrosesan web.

Seri HC-RFS:Motor servo berbingkai kecil dengan inersia super rendah — untuk penggerak sumbu yang ringkas dan merespons cepat pada peralatan perakitan dan penentuan posisi yang presisi.

Keempat keluarga motor menggunakan antarmuka kabel encoder JHS yang sama — MR-JHSCBL5M-L berfungsi sebagai kabel koneksi universal di seluruh rangkaian motor HC dalam sistem J2S.

Aplikasi

Sumbu peralatan mesin CNC MELSERVO J2S:Pusat permesinan CNC, pusat pembubutan, dan mesin gerinda menggunakan amplifier servo MR-J2S dengan motor HC-SFS atau HC-LFS — satu MR-JHSCBL5M-L per sumbu.

Penempatan servo otomasi industri:Pengindeksan konveyor, sumbu mesin transfer, dan penggerak servo mesin perakitan menggunakan amplifier MR-J2S dan motor seri HC.

Mesin pengemasan dan pelabelan:Motor HC-LFS dan HC-UFS pada sumbu pengemasan berkecepatan tinggi yang dikendalikan oleh amplifier MR-J2S.

Pemeliharaan sistem lama:Memasang peralatan mesin MR-J2S dan sistem otomasi yang memerlukan penggantian kabel encoder setelah pertukaran motor atau kerusakan kabel selama pekerjaan pemeliharaan.

Pertanyaan Umum

Q1: Dapatkah MR-JHSCBL5M-L digunakan dengan amplifier MR-J3 atau MR-J4?

Tidak — seri kabel MR-JHSCBL dikhususkan untuk antarmuka encoder MR-J2S. Amplifier MR-J3 menggunakan konektor encoder yang berbeda (keluarga kabel MR-J3ENCBL, format konektor A2). Amplifier MR-J4 menggunakan antarmuka lain (DRIVE-CLiQ untuk motor servo linier, atau konektor encoder khusus MR-J4 untuk motor putar). Format konektor dan penetapan pin tidak kompatibel antar generasi servo — selalu cocokkan kabel dengan seri amplifier tertentu dalam pemasangan.

Q2: Apa perbedaan antara MR-JHSCBL5M-L (5m) dan MR-JHSCBL2M-L (2m)?

Keduanya identik dalam semua spesifikasi — kompatibilitas motor yang sama (HC-SFS/LFS/UFS/RFS), amplifier yang sama (MR-J2S), tipe fleksibel standar yang sama, format konektor yang sama. Panjangnya adalah satu-satunya perbedaan: 5m vs 2m. Pilih berdasarkan jarak perutean aktual ditambah tunjangan putaran layanan.

Q3: Apakah MR-JHSCBL5M-L tipe-L memerlukan tindakan pencegahan pemasangan jalur kabel khusus?

Tipe L diperuntukkan bagi pemasangan statis atau bergerak lambat — bukan untuk layanan jalur kabel berkelanjutan. Jika pemasangan kabel memerlukan perutean pada jalur kabel yang mengalami siklus buka/tutup terus menerus dengan gerakan sumbu, varian tipe-H yang sesuai harus digunakan. Untuk perutean statis sepenuhnya pada baki kabel, saluran, atau klip tetap, tipe-L memberikan spesifikasi yang benar dan sesuai biaya.

Q4: Tipe motor HC apa yang memerlukan MR-JHSCBL5M-L secara khusus, dan mana yang menggunakan kabel berbeda?

MR-JHSCBL5M-L melayani motor HC-SFS, HC-LFS, HC-UFS, dan HC-RFS. Kelompok motor HC lainnya mungkin menggunakan jenis kabel encoder berbeda dalam rentang kabel MR-J2S — misalnya, motor seri HC-KFS atau motor HC dengan format konektor encoder berbeda. Konfirmasikan dari daftar kabel manual instruksi penguat servo MELSERVO MR-J2S bahwa MR-JHSCBL5M-L ditentukan untuk model motor HC yang tepat dalam pemasangan.
