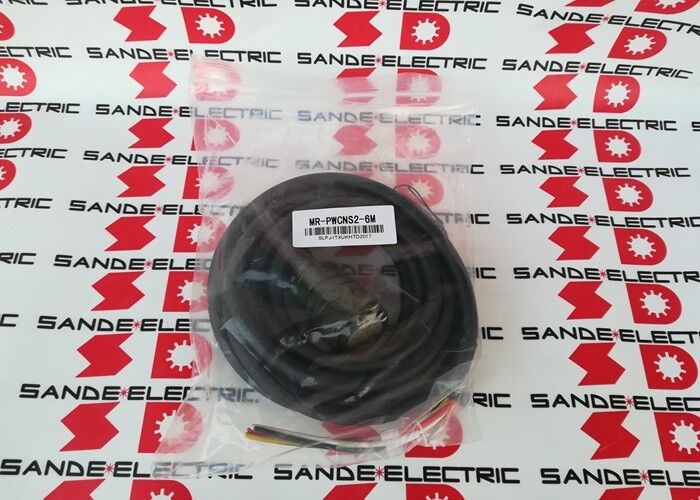

Mitsubishi Baru MR-PWCNS2-6M MRPWCNS26ML Pengiriman Cepat

MR-PWCNS2-6M | Kabel Daya Motor Servo Mitsubishi — Seri 7-Pin / IP67 / 6m / HC-LP / HC-RP / HC-UP / HA-LP

Konektor Daya IP67 7-Pin untuk Motor Servo Mitsubishi HC/HA/HG

MR-PWCNS2-6M adalah kabel daya motor servo sepanjang 6 meter dengan rangkaian konektor yang dipasang di pabrik — menyediakan sambungan daya yang telah dihentikan sebelumnya antara amplifier servo Mitsubishi MELSERVO MR-J3 atau MR-J4 dan motor servo seri HC, HA, dan HG kelas menengah. Konektor 7-pin mengakomodasi konduktor suplai motor tiga fase dan pembumian pelindung ditambah kontak tambahan untuk sirkuit rem atau sensor termal motor.

Perlindungan IP67 pada konektor motor memastikan sambungan daya yang andal di lingkungan yang terkontaminasi cairan pendingin dan chip di lokasi motor peralatan mesin CNC — konektor yang tersegel mencegah masuknya uap air ke terminal daya motor, apa pun kondisi cairan pendingin mesin.

Spesifikasi Utama

Konektor Daya 7-Pin — Alokasi Sinyal

Format 7-pin MR-PWCNS2-6M mengakomodasi semua daya motor dan sirkuit bantu:

Daya tiga fase (U/V/W):Tiga kontak menyalurkan daya tiga fase frekuensi variabel dari keluaran penguat servo ke belitan stator motor — arus penggerak motor primer.

Pelindung bumi (PE):Satu kontak menyediakan ground pengaman rangka motor — menghubungkan rumah motor ke bus ground kabinet drive melalui kabel.

Kontak rem atau bantu:Pin yang tersisa membawa suplai rem penahan elektromagnetik (untuk motor dengan rem terintegrasi) atau sinyal sensor termal motor — sirkuit sisi motor tambahan yang dimonitor oleh penguat servo untuk perlindungan motor dan kontrol rem.

Format 7-pin ditentukan oleh Mitsubishi untuk kelas motor HC-LP/RP/UP dan HA-LP — ukuran konektor dan jumlah pin berbeda dari motor kelas HC/HF yang lebih kecil (4-pin) dan motor yang lebih besar (jumlah pin lebih tinggi atau jenis konektor berbeda).

Aplikasi

Penggerak sumbu alat mesin CNC:Motor servo sumbu umpan pada pusat permesinan, pusat pembubutan, dan mesin gerinda — Motor seri HC/HA dihubungkan ke amplifier MR-J3 melalui kabel daya MR-PWCNS2-6M.

Robot industri:Motor servo penggerak gabungan pada robot industri multi-sumbu menggunakan amplifier servo MR-J3 — konektor IP67 tahan terhadap kondisi lingkungan sambungan robot.

Penanganan material yang dikontrol servo:Pengindeksan konveyor, sistem pick-and-place, dan kendaraan berpemandu otomatis menggunakan motor servo HC/HA untuk kontrol gerakan yang presisi.

Peralatan manufaktur semikonduktor:Sumbu servo presisi pada sistem penanganan wafer dan peralatan inspeksi — motor inersia ultra-rendah HC-UP dan amplifier MR-J3.

Pertanyaan Umum

Q1: Apa perbedaan antara MR-PWCNS2 dan varian MR-PWCNS lainnya (MR-PWCNS1, 3, 4, 5)?

Seri MR-PWCNS menggunakan ukuran konektor dan jumlah pin yang berbeda untuk kelas arus motor yang berbeda. MR-PWCNS1 ditujukan untuk HC-LP52/102/152 dan HC-RP103/152/153/203 (arus lebih rendah). MR-PWCNS2 mencakup HC-LP202/302, HC-RP353/503, HC-UP202/352/502, HA-LP502 (kelas menengah). MR-PWCNS3/4/5 melayani motor dengan arus yang semakin tinggi. Selalu konfirmasikan varian konektor yang benar dari panduan kabel penguat servo motor tertentu.

Q2: Apa yang dimaksud dengan konektor tipe lurus (bukan miring) pada MR-PWCNS2-6M?

Badan konektor lurus sejajar dengan sumbu kabel — kabel keluar langsung dari bagian belakang rumah konektor. Konektor bersudut (tipe-L) memiliki saluran keluar kabel pada sudut 90° ke badan konektor. Tipe lurus adalah standar untuk sebagian besar instalasi motor servo; Tipe L digunakan jika ruang pemasangan di belakang konektor motor terbatas. Pastikan ruang yang tersedia di belakang konektor daya motor menerima jalan keluar kabel tipe lurus sebelum menentukan MR-PWCNS2-6M.

Q3: Apakah MR-PWCNS2-6M berfungsi dengan amplifier servo MR-J4 dan juga MR-J3?

Ya — Mitsubishi Electric menetapkan kompatibilitas MR-PWCNS2 untuk amplifier seri MR-J4 dengan motor servo seri HG-RR dan HG-UR (bersama dengan seri HC/HA asli yang kompatibel dengan MR-J3). Konfirmasikan dari manual penguat servo MR-J4 bahwa MR-PWCNS2 adalah kabel daya motor yang ditentukan untuk model motor spesifik yang digunakan.

Q4: Apakah MR-PWCNS2-6M tersedia dalam panjang yang berbeda?

Ya — kabel MR-PWCNS2 tersedia dalam beberapa panjang standar: opsi yang lebih pendek untuk tata letak mesin yang ringkas, dan panjang yang lebih panjang (15m dan lainnya) untuk mesin yang lebih besar yang motornya terletak pada jarak yang cukup jauh dari kabinet penguat servo. Akhiran "-6M" mengidentifikasi varian 6 meter.
