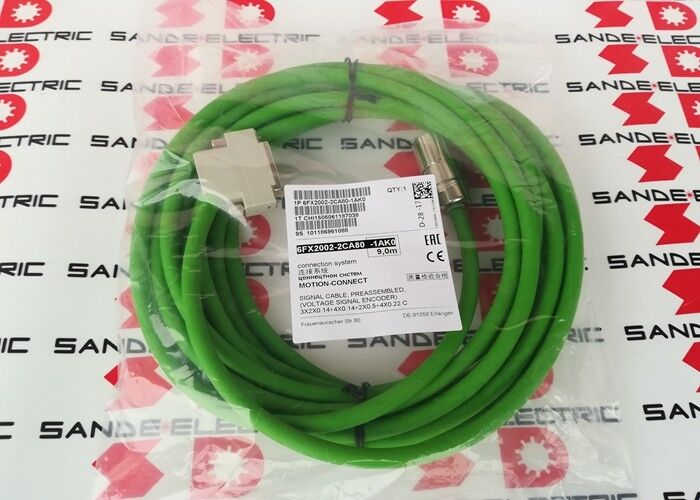

6FX2002-2CA80-1AK0 ∙ Siemens Encoder Signal Cable ∙ Pre-Assembled / 12m / Trailing Type / SIMODRIVE Servo Feedback

Kabel sinyal pengkode untuk sistem servo SIMODRIVE

The 6FX2002-2CA80-1AK0 is a pre-assembled encoder signal cable from Siemens' 6FX2002 MOTION-CONNECT range — designed to carry encoder position and speed feedback signals between a SIMODRIVE servo motor's encoder and the drive amplifier's encoder input.

Seri CA dalam keluarga kabel sinyal 6FX2002-2 menunjukkan jenis kabel enkoder tambahan atau absolut untuk konfigurasi servo motor SIMODRIVE tertentu.Varian "80" mengidentifikasi pengaturan konektor di ujung motor cocok untuk konektor antarmuka motor tertentu dalam rangkaian servo motor SIMODRIVE 1FT6 / 1FK.

Informasi Produk Utama

Umpan Balik Encoder Apa Kabel Ini Bawa

Kabel enkoder 6FX2002-2CA80 mengirimkan sinyal posisi dan kecepatan enkoder motor ke servo drive untuk kontrol loop tertutup:

Saluran sinyal tambahan:A dan B sinyal kuadrat informasi posisi utama dari mana drive menghitung kecepatan dan posisi tambahan.

Pulsa referensi (Z):Sebuah pulsa referensi sekali per revolusi yang digunakan untuk homing dan operasi referensi posisi.

Pasokan pengkode:Tegangan pasokan DC dan kembali untuk elektronik encoder di dalam motor.

These signals are carried on individually twisted and shielded conductor pairs within the overall shielded cable — the cable construction is engineered to reject interference from the motor power conductors and adjacent drive electronics.

Aplikasi

SINUMERIK CNC servo axes:Penghubung umpan balik sumbu pakan dan spindle encoder di SINUMERIK 810D, 840D, dan alat mesin CNC terkait yang dilengkapi dengan SIMODRIVE 611 drive dan 1FT6 / 1FK servo motor.

Kontrol gerak industri:Sistem penentuan posisi berbasis SIMODRIVE 611 untuk otomatisasi industri sistem gantry, mesin transfer, dan peralatan penentuan posisi presisi.

Alat mesin retrofit:Kabel pengkode pengganti dalam mesin alat yang sedang direnovasi atau diperbaiki, di mana panjang 12m mencakup sebagian besar jarak kabel sumbu servo.

FAQ

T1: Gejala kesalahan encoder apa yang menunjukkan 6FX2002-2CA80-1AK0 mungkin perlu diganti?

Alarm melompat posisi intermiten, kesalahan pengukuran kecepatan,atau sistem pengkode alarm (SIMODRIVE kesalahan F13 atau kode kesalahan pengkode serupa yang muncul selama gerakan sumbu tetapi tidak di tempat istirahat menunjukkan kelelahan kabel konduktor. pengujian resistensi statis kabel mungkin tidak mengungkapkan kesalahan intermiten yang hanya muncul di bawah lentur. mengganti kabel jika gejala berkorelasi dengan gerakan jalur kabel.

T2: Dapatkah 6FX2002-2CA80-1AK0 diperpanjang untuk mencapai lebih dari 12m?

Menambahkan konektor perantara untuk memperpanjang kabel sinyal encoder memperkenalkan resistensi kontak tambahan, titik masuk kebisingan potensial,dan diskontinuitas impedansi di jalur sinyal semua kualitas sinyal yang berpotensi merugikanJika kabel pengkode yang lebih panjang diperlukan, pesan varian yang lebih panjang berikutnya (tersedia dalam panjang yang lebih panjang dalam seri 6FX2002-2CA80) sebagai kabel lengkap.

P3: Berapa panjang kabel encoder maksimum untuk sistem SIMODRIVE 611?

Dokumentasi SIMODRIVE 611 menentukan panjang kabel encoder maksimum berdasarkan jenis encoder dan frekuensi sinyal.Enkoder tambahan standar pada resolusi alat mesin khas memungkinkan panjang kabel dalam kisaran 2575m. 12m 6FX2002-2CA80-1AK0 berada dalam batas panjang maksimum yang khas untuk aplikasi SIMODRIVE standar.

T4: Apakah 6FX2002-2CA80-1AK0 kompatibel dengan encoder tambahan dan mutlak?

Kabel pengkode seri CA dalam kisaran 6FX2002 ditentukan untuk jenis pengkode tertentu ∼ tambahan atau mutlak (EnDat,SSI) berdasarkan penugasan pin konektor dan konfigurasi konduktorKonfirmasi dari dokumentasi kabel MOTION-CONNECT Siemens bahwa 6FX2002-2CA80 ditentukan untuk tipe encoder tertentu yang dipasang pada motor yang dimaksud.Jenis encoder yang berbeda menggunakan varian kabel yang berbeda dalam seri 6FX2002-2CA.
