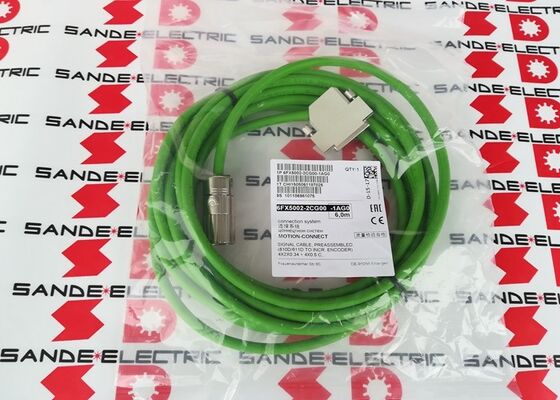

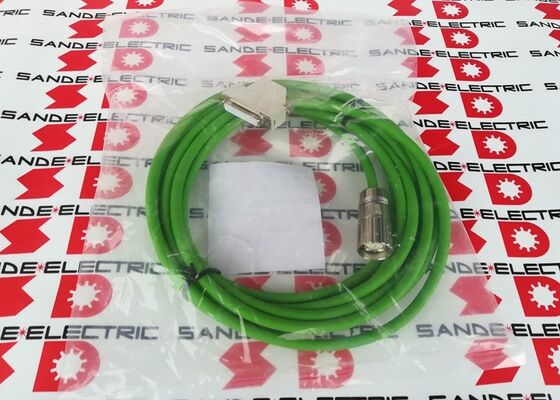

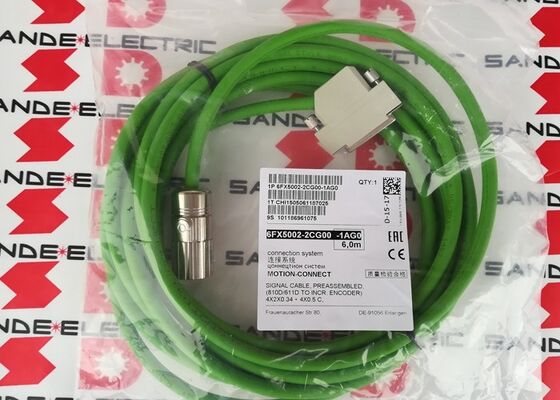

NEW Siemens 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0 ∙ Siemens Motion-Connect Sinyal Kabel 810D/611D ke Incremental Encoder / 7m / DESINA / UL / CSA

Kabel sinyal encoder pra-dibungkus untuk sistem drive 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoder. pada 7m, ia melayani jarak kabel berjalan menengah antara kabinet drive dan posisi instalasi motor.

Kabel sinyal encoder membawa data umpan balik encoder inkremental yang digunakan drive untuk menentukan kecepatan motor dan posisi rotorumpan balik waktu nyata yang memungkinkan kontrol servo loop tertutupIntegritas sinyal dalam kabel ini sangat penting: kopling kebisingan, ketidakcocokan impedansi, atau resistensi kontak dalam sirkuit encoder secara langsung menurunkan akurasi sistem servo dan dapat menyebabkan kesalahan drive.

Spesifikasi Utama

Konfigurasi konduktor

Konfigurasi konduktor 4×2×0.34mm2 + 4×0.5mm2 dirancang untuk jenis sinyal tertentu dalam koneksi encoder tambahan:

4 pasangan bengkok pada 0,34mm2:Konduktor sinyal pengkode utama yang membawa pasangan sinyal diferensial A, A*, B, B* (A dan A-bar, B dan B-bar).menjaga integritas sinyal encoder di lingkungan yang bising secara listrik di dekat servo drive.

4 konduktor individu pada 0,5 mm2:Konduktor bantu untuk catu daya encoder, pulsa referensi (Z), dan sambungan kabel perisai

Perisai keseluruhan:Konstruksi kabel DESINA mencakup layar keseluruhan yang dibumi di ujung drive untuk mengalihkan kebisingan yang diinduksi dari konduktor sinyal encoder.

Aplikasi

SINUMERIK 810D mesin alat CNC:Pusat pengolahan, pusat pemutar, dan mesin penggiling menggunakan platform drive 810D/611D kabel ini menghubungkan encoder tambahan setiap motor ke modul drive 611D.

SIMODRIVE 611D servo instalasi:Setiap instalasi mesin alat yang dilengkapi 611D menggunakan motor encoder tambahan yang membutuhkan kabel encoder tipe CG00 antara drive dan motor.

Peningkatan mesin:Alat mesin yang lebih tua sedang di-retrofit atau dirawat ¥ 6FX5002-2CG00-1AG0 menyediakan kabel yang benar yang sudah dirakit untuk perbaikan sistem drive tanpa perakitan lapangan.

FAQ

Q1: Apa perbedaan antara 6FX5002-2CG00 dan 6FX5002-2CA12 dalam kabel sinyal encoder?

6FX5002-2CG00 adalah untuk sistem drive 810D/611D dengan encoder tambahan menggunakan antarmuka konektor CG00. 6FX5002-2CA12 adalah untuk tipe encoder HTL dan TTL dengan konfigurasi konektor yang berbeda.Keduanya membawa umpan balik encoder tambahan tetapi untuk gaya konektor encoder yang berbeda dan jenis antarmuka drive. Konfirmasi jenis encoder dan konektor drive tertentu dari dokumentasi sistem SINUMERIK atau SIMODRIVE sebelum memilih jenis kabel encoder.

P2: Berapa panjang kabel maksimum untuk sinyal encoder tambahan dalam sistem SINUMERIK 810D?

Panjang kabel encoder maksimum tergantung pada sistem drive dan jenis encoder.Dokumentasi 811D/611D menentukan panjang kabel maksimum untuk memastikan integritas sinyal biasanya dalam kisaran 25 50m untuk encoder tambahan standar, tergantung pada frekuensi sinyal encoder dan kapasitansi kabel. panjang 7m 6FX5002-2CG00-1AG0 adalah baik dalam batas panjang kabel maksimum khas.konfirmasi panjang maksimum dari manual teknis SIMODRIVE 611D.

T3: Apakah 6FX5002-2CG00-1AG0 memenuhi persyaratan UL/CSA untuk instalasi Amerika Utara?

Ya penunjukan UL/CSA dalam spesifikasi kabel mengkonfirmasi kepatuhan terhadap standar UL (Underwriters Laboratories) dan CSA (Canadian Standards Association).Kepatuhan ini diperlukan untuk mesin alat dan peralatan otomatisasi industri yang dipasang di fasilitas Amerika Utara di bawah persyaratan kode listrik NEC dan CSAKepatuhan UL/CSA menyederhanakan persetujuan instalasi mesin SINAMICS/SINUMERIK oleh inspektur bersertifikat.

T4: Dapatkah 6FX5002-2CG00-1AG0 digunakan dalam aplikasi jalur kabel berkelanjutan (rantai seret)?

Kabel 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line dirancang untuk instalasi statis atau bergerak perlahan, bukan lentur jalur kabel terus menerus.Untuk aplikasi yang memerlukan penggunaan jalur kabel terus menerus dengan kabel umpan balik encoder, menggunakan MOTION-CONNECT 800 Dynamic Line equivalent
