NEW SIEMENS 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 Pengiriman cepat

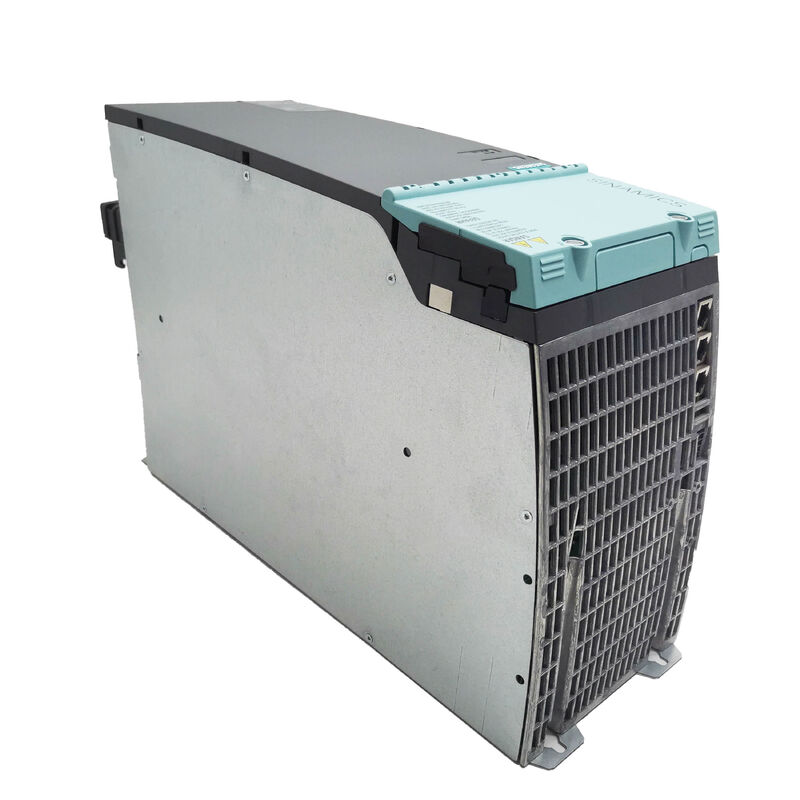

Siemens 6SL3130-6TE23-6AA3 ∙ SINAMICS S120 Smart Line Module ∙ 36 kW / 380 ∙ 480V AC / 600V DC / 60A / Booksize

Daya Bus DC untuk Sistem Penggerak Multi-Axis S120

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive group. Satu Smart Line Module mendukung seluruh tumpukan drive multi-sumbu; setiap Motor Module di kabinet menarik daya DC dari bus umum ini.

Smart Line Module menggunakan arsitektur yang tidak diatur: jembatan dioda untuk konversi AC ke DC yang masuk, dengan umpan balik regeneratif yang dikomutasi melalui IGBT.Hal ini berbeda dari Modul Active Line (ALM) yang menggunakan IGBT rectifier sepenuhnya dikendalikanSmart Line Module memberikan 100% kemampuan umpan balik regeneratif terus menerus. Energi pengereman dari motor yang melambat kembali ke jaringan pasokan AC daripada terbuang sebagai panas.Pada varian 36 kW, kemampuan regenerasi ini dapat dinonaktifkan dengan parameterisasi ketika aplikasi tidak membutuhkannya.

Spesifikasi Utama

Integrasi Sistem DRIVE-CLiQ dan S120

Kapal-kapal 6SL3130-6TE23-6AA3 dengan kabel DRIVE-CLiQ termasuk ?? kabel inter-module standar yang menghubungkan komponen S120 berukuran buku yang berdekatan di tumpukan drive.DRIVE-CLiQ adalah antarmuka digital milik Siemens yang menggabungkan identifikasi elektronik, pertukaran parameter, dan transfer data diagnostik di semua modul S120.mengidentifikasi perangkat keras tanpa entri manual.

Smart Line Module terhubung ke sistem TN/TT standar yang tertanam dan sistem TI yang tidak tertanam.Penggerak membutuhkan ruang udara yang cukup di atas dan di bawah modul dalam instalasi kabinetTidak seperti varian pendinginan eksternal (yang melewati heatsink melalui panel belakang kabinet), versi pendinginan internal ini mengelola semua disipasi panas di dalam ruang udara kabinet.

Smart vs Active Line Module ️ Perbedaan Utama

Untuk aplikasi di mana tegangan bus DC konstan dan distorsi harmonik rendah adalah prioritas, Modul Jalur Aktif adalah pilihan yang tepat.Untuk sebagian besar aplikasi otomatisasi multi-sumbu standar di mana biaya dan pemulihan energi adalah pendorong utama, Smart Line Module memberikan kinerja yang benar dengan biaya sistem yang lebih rendah.

FAQ

T1: Apa perbedaan antara Smart Line Module dan Active Line Module dalam sistem S120?

Smart Line Module menggunakan jembatan dioda pasif untuk konversi AC ke DC dengan output DC yang tidak diatur, dan regenerasi line-commutated berbasis IGBT.Active Line Module menggunakan konverter IGBT yang dikendalikan sepenuhnya untuk output DC yang diatur, distorsi harmonik yang lebih rendah, dan faktor daya kesatuan.Modul Jalur Aktif cocok untuk aplikasi yang membutuhkan regulasi bus DC yang tepat atau persyaratan kualitas daya yang ketat.

T2: Apakah 6SL3130-6TE23-6AA3 termasuk kabel DRIVE-CLiQ?

Ya. kabel antar modul DRIVE-CLiQ disertakan dengan 6SL3130-6TE23-6AA3 untuk menghubungkan ke modul S120 yang berdekatan di tumpukan ukuran buku.Kabel ke komponen yang tidak berdekatan atau ke Unit Kontrol harus dipesan secara terpisah..

T3: Berapa banyak modul motor yang dapat dihubungkan ke satu 6SL3130-6TE23-6AA3?

Jumlah ini dibatasi oleh kapasitas daya terus menerus 36 kW dan output DC 60A. Jumlah permintaan daya DC terus menerus dari semua Modul Motor yang terhubung ke bus DC yang sama.Jumlahnya tidak boleh melebihi 36 kW. beban puncak regeneratif ditangani secara terpisah oleh kemampuan umpan balik modul.

T4: Bisakah umpan balik regeneratif dinonaktifkan pada modul ini?

Ya. pada modul Smart Line 36 kW, umpan balik regeneratif aktif secara default dan dapat dinonaktifkan dengan parameterisasi melalui STARTER atau TIA Portal.Matikan hanya ketika aplikasi secara khusus membutuhkannya .

T5: Persyaratan pemasangan lemari apa yang berlaku untuk varian pendingin internal?

Minimal 100 mm jarak bebas di atas dan di bawah modul untuk aliran udara. Modul harus dipasang secara vertikal. suhu lingkungan kabinet harus dipertahankan dalam 0 ̊40 °C untuk output nominal penuh. Di atas 40 °C,Derating berlaku sesuai dengan manual instalasi perangkat keras SINAMICS S120. kipas internal adalah barang yang dipakai memeriksa dan mengganti sesuai dengan jadwal pemeliharaan.
