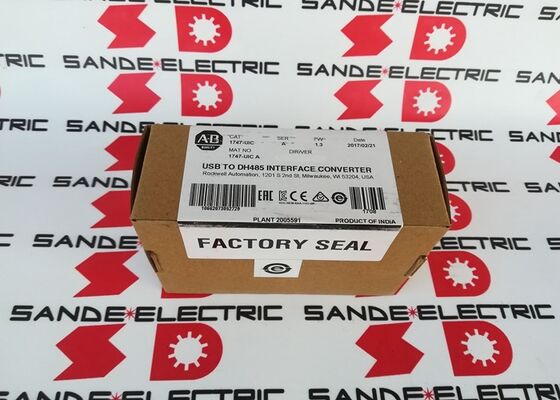

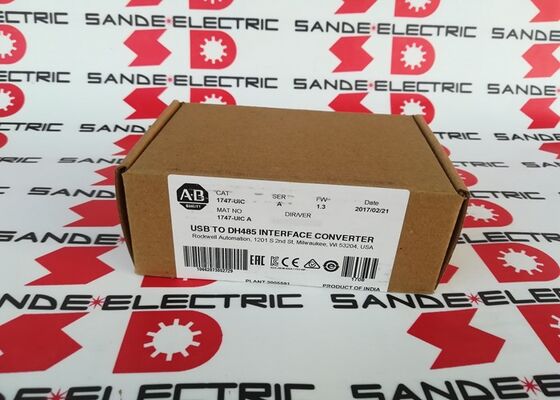

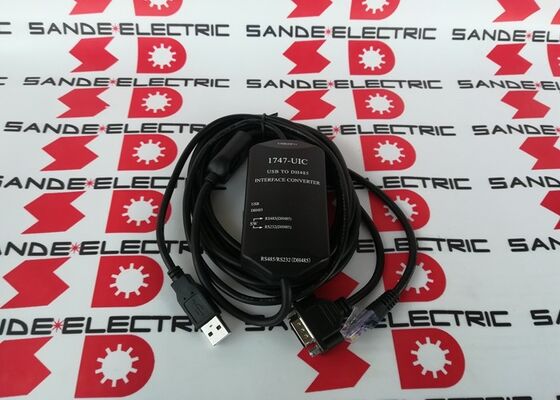

Kabel pemrograman AB 1747-UIC untuk Allen Bradley USB ke DH485 - USB ke 1747-PIC PLC

1747-UIC | Konverter Antarmuka USB ke DH-485 Seri SLC 500 — Isolasi 12 Mbps / 19,2 Kbps / 500V / Bertenaga USB

1747-UIC — USB ke DH-485 untuk Jaringan Seri SLC 500

1747-UIC adalah konverter antarmuka USB ke DH-485 untuk platform PLC seri SLC 500 — menyediakan konektivitas USB modern ke jaringan industri serial DH-485. Ini menghubungkan port USB laptop atau komputer desktop ke pengontrol SLC 500 yang dilengkapi DH-485, terminal operator PanelView, dan isolator jaringan, memungkinkan pemrograman, pemantauan, dan pertukaran data tanpa memerlukan port serial RS-232 lama.

Ketika PC beralih dari port serial RS-232, ketergantungan RS-232 pada jaringan DH-485 menjadi kendala praktis bagi para insinyur lapangan. 1747-UIC menyelesaikan masalah ini dengan menerjemahkan USB ke DH-485 secara transparan — muncul di perangkat lunak pemrograman sebagai saluran komunikasi standar ke jaringan 1747.

Spesifikasi Utama

Dua Port DH-485 — Satu Konverter, Banyak Koneksi

1747-UIC menyediakan dua opsi antarmuka DH-485 yang dapat dipilih sakelar:

Pelabuhan RJ-45 (DH-485):Port utama untuk koneksi langsung ke saluran SLC 500 5/01, 5/02, dan 5/03 CPU DH-485 menggunakan kabel pemrograman standar SLC 500 RJ-45. Juga terhubung ke isolator 1747-AIC dan terminal PanelView dengan port DH-485.

Pelabuhan RS-232 DB9:Untuk koneksi ke SLC 5/03 saluran 0 dan CPU yang lebih tinggi, isolator 1761-NET-AIC, pengontrol seri 1761, terminal CompactLogix, FlexLogix, ControlLogix, dan PanelView dengan antarmuka RS-232 DH-485.

Sakelar pemilih beralih di antara kedua jenis port ini — port yang aktif dikonfirmasi oleh tampilan status LED.

Aplikasi

Pemrograman dan pemantauan PLC SLC 500:Menghubungkan laptop pemrograman yang menjalankan perangkat lunak pemrograman PLC yang berlaku ke CPU SLC 500 5/01, 5/02, 5/03 untuk pengunggahan program, pengunduhan, pemantauan online, dan diagnosis kesalahan.

Konfigurasi terminal PanelView:Mengunggah dan mengunduh aplikasi HMI ke terminal operator PanelView yang terhubung ke jaringan DH-485.

Diagnostik jaringan:Menjelajahi jaringan DH-485 untuk mengidentifikasi node yang terhubung, memeriksa status komunikasi, dan mendiagnosis kesalahan jaringan menggunakan RSLinx atau alat diagnostik jaringan yang kompatibel.

Pengambilan data historis:Menghubungkan ke pengontrol SLC 500 untuk pengambilan pencatatan data, pengunduhan catatan produksi, dan pengumpulan data pemeliharaan di fasilitas tanpa infrastruktur jaringan permanen ke panel kontrol.

Integrasi sistem penggerak dan gerak:Mengakses sistem ControlLogix dan CompactLogix melalui port RS-232 DB9 untuk commissioning, penyesuaian parameter, dan investigasi kesalahan dalam sistem dengan opsi komunikasi DH-485.

Pertanyaan Umum

Q1: Port DH-485 mana pada 1747-UIC yang digunakan untuk jenis CPU SLC 500 yang mana?

Port RJ-45 terhubung ke CPU SLC 500 5/01, 5/02, dan 5/03 melalui kabel pemrograman SLC standar ke soket DH-485 RJ-45 pada CPU. Port RS-232 DB9 terhubung ke SLC 5/03 saluran 0 (dan CPU 5/04, 5/05), isolator AIC+, dan pengontrol seri 1761. Pilih port dan kabel yang benar untuk perangkat tertentu yang sedang diakses — gunakan sakelar pemilih untuk mengaktifkan port yang diperlukan.

Q2: Apakah 1747-UIC berfungsi dengan sistem operasi Windows saat ini?

1747-UIC menggunakan driver tertanam yang kompatibel dengan protokol komunikasi DH-485 dalam versi perangkat lunak pemrograman PLC industri saat ini. Konfirmasikan kompatibilitas driver dengan versi Windows yang diinstal dari dokumentasi yang disertakan dengan 1747-UIC. Kompatibilitas Windows 10 dan 11 dikonfirmasi oleh sebagian besar pengguna dengan instalasi driver saat ini.

Q3: Dapatkah 1747-UIC terhubung ke lebih dari satu perangkat DH-485 secara bersamaan?

Tidak — 1747-UIC mendukung satu koneksi DH-485 aktif dalam satu waktu. Ia dapat berkomunikasi dengan banyak node di jaringan DH-485 yang sama secara berurutan (jaringan itu sendiri mendukung hingga 32 node), tetapi hanya satu koneksi komputer/1747-UIC yang aktif pada satu waktu. Satu konverter per komputer adalah konfigurasi maksimum yang didukung.

Q4: Apa yang ditunjukkan oleh tiga LED pada 1747-UIC?

LED 1 (daya): Hijau saat konverter menerima daya USB dan beroperasi secara normal. LED 2 (aktivitas USB): Berkedip selama transfer data USB antara komputer dan konverter. LED 3 (aktivitas DH-485): Berkedip selama komunikasi DH-485 pada port aktif. Tidak ada aktivitas pada LED 3 ketika koneksi DH-485 diharapkan menunjukkan ketidakcocokan kabel, kabel, atau protokol.

Q5: Dapatkah 1747-UIC digunakan tanpa perangkat lunak RSLinx?

1747-UIC berkomunikasi menggunakan driver Full-Duplex RSLinx DF1 RS-232 — driver tertanam yang kompatibel dengan protokol standar DH-485. RSLinx atau platform komunikasi industri yang kompatibel diperlukan agar perangkat lunak pemrograman dapat berkomunikasi melalui 1747-UIC ke PLC atau terminal target. Pengoperasian tanpa pengemudi langsung tidak didukung.
