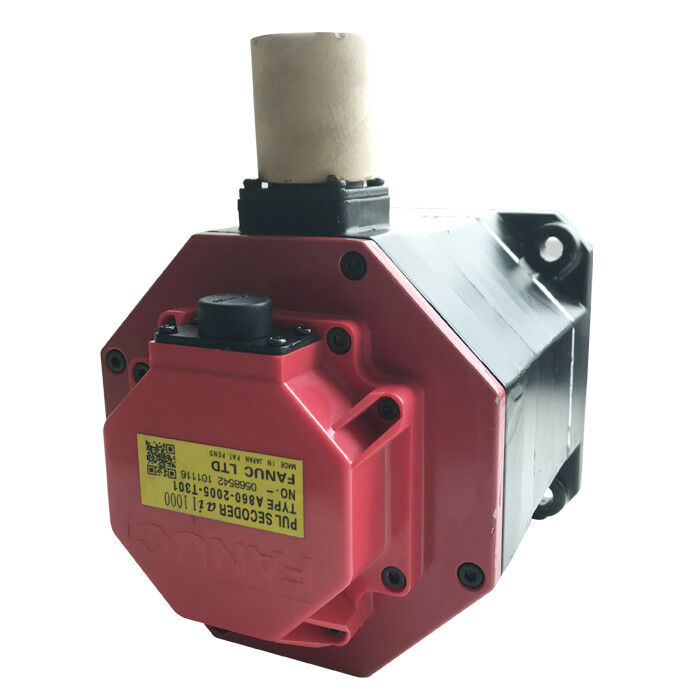

Motor Servo Industri OEM Fanuc AC Spindle Motor A06B-0750-B190

Nomor Bagian:A06B-0750-B190

Seri:S Series AC Spindle Motor

Model:1S (Model 1)

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

PeraturanFanuc A06B-0750-B190adalah motor spindle AC kompak yang dipasang pada flange dari seri Fanuc S Series 1S, yang dirancang untuk tugas spindle berkecepatan tinggi pada mesin bubut CNC kecil, pusat pemesinan, dan platform pemutar multi-sumbu.

Meskipun jejaknya sederhana, ia memberikan output terus-menerus yang solid 1,5 kW dengan rating jangka pendek 2,2 kW,membuatnya cocok untuk operasi pemotongan ringan hingga menengah di mana kecepatan spindle dan responsifnya diprioritaskan atas torsi mentah.

Motor ini beroperasi hingga 8.000 rpm, menempatkan itu dalam kisaran yang ideal untuk memutar aluminium, plastik, bahan non-ferrous, dan diameter baja yang lebih kecil di mana tinggi rpm memberikan keuntungan yang signifikan.

Kipas exhaust yang terintegrasi di belakang memastikan stabilitas termal selama operasi spindle yang berkelanjutan tanpa memerlukan pendinginan udara paksa eksternal,menyederhanakan pemasangan di ruang mesin tertutup.

Fanuc merancang seri 1S dengan keandalan dan serviceability sebagai pertimbangan utama.pemasangan kaku langsung ke casing spindle mesin atau pelat gearbox, mengurangi kompleksitas mekanis dalam drive train dan menyederhanakan penyelarasan selama pemasangan atau penggantian motor.

Poros dengan kunci memberikan transmisi torsi positif ke katrol, kopling, atau penggerak sabuk tanpa hanya mengandalkan penyesuaian interferensi atau kekuatan penjepit.Desain ini sangat bermanfaat untuk aplikasi yang melibatkan pembalikan arah reguler atau permintaan torsi tinggi intermiten.

Pendingin dikelola oleh kipas knalpot belakang yang terintegrasi, yang menarik udara melalui rumah motor dan mengekshausinya dari belakang.Sistem mandiri ini mempertahankan suhu operasi dalam batas yang ditentukan selama siklus kerja berkelanjutan dan jangka pendek tanpa memerlukan saluran tambahan atau unit blower terpisah.

Unit umpan balik BZ yang dipasang pada A06B-0750-B190 menyediakan data posisi dan kecepatan spindle penting yang diperlukan untuk kontrol spindle loop tertutup, termasuk:

• Orientasi spindle (stop posisi sudut tetap)
• Kontrol kecepatan permukaan konstan (CSS)
• Synchronization threading pada pusat pemutar

BZ seri umpan balik memanfaatkan serial teknologi encoder pulsa dan terintegrasi dengan mulus dengan Fanuc digital spindle drive arsitektur di beberapa generasi kontrol.

Motor ini mempertahankan kompatibilitas dengan berbagai amplifier spindle digital AC Fanuc dan modul drive spindle serial,mencakup sistem kontrol dari seri Fanuc Series 0-B yang lebih tua melalui seri 21.

1S Model 1 spindle motor digunakan di berbagai aplikasi mesin CNC kecil, termasuk:

• Pusat putar kompak
• Mesin bubut dengan tempat tidur miring
• Pusat pemesinan vertikal kecil
• Mesin pengeboran khusus

Kecepatan maksimum 8.000 rpm cocok dengan konfigurasi belt drive langsung atau satu tahap, sementara 2.Rating jangka pendek 2 kW memberikan ruang kepala yang cukup untuk menangani lonjakan keterlibatan alat tanpa memicu kesalahan overcurrent.

Sisa dan contoh diperbaharui dari A06B-0750-B190 tetap tersedia melalui saluran industri MRO.

• Periksa poros untuk keausan di keyway
• Memverifikasi kipas belakang beroperasi dengan bebas tanpa kebisingan
• Konfirmasi konektor encoder BZ dan kabel keluar tidak rusak
• Mengukur resistensi gulungan di ketiga fase

Unit dengan riwayat kejadian overcurrent atau overheating yang diketahui harus menjalani pengujian bench atau rewinding profesional sebelum kembali beroperasi.
