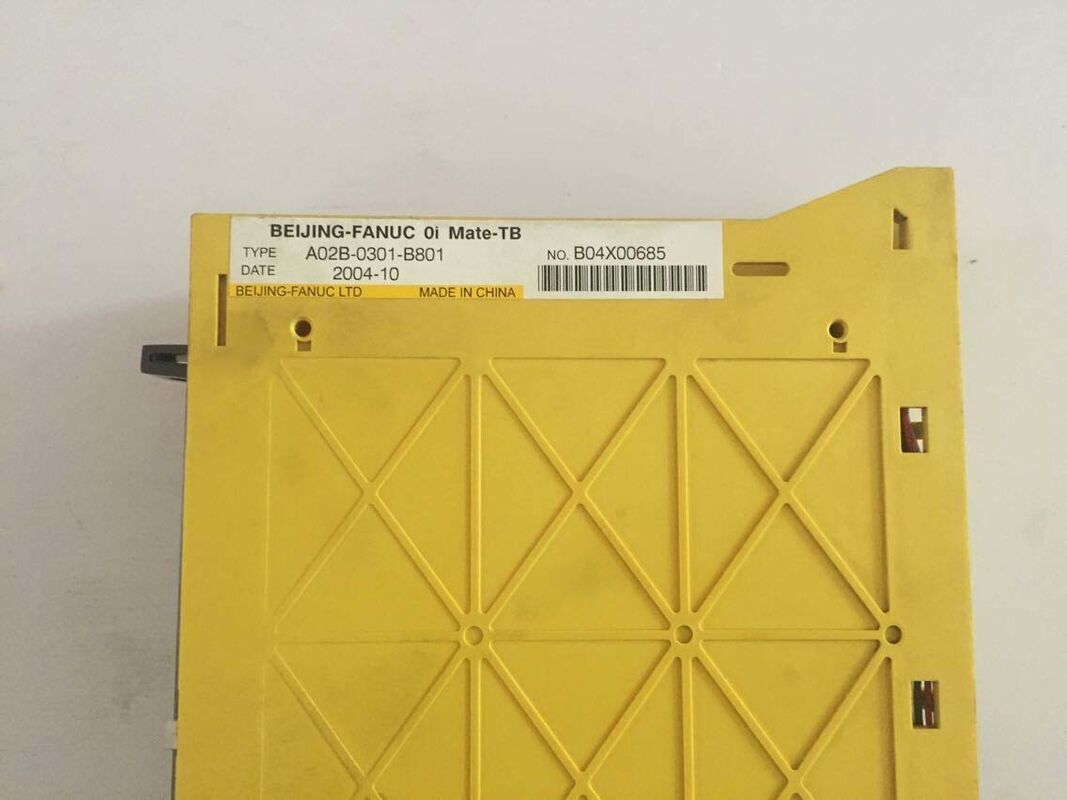

Sistem Kontrol Fanuc Oi Mate TB Baru A02B-0301-B801 OEM

FANUC A02B-0301-B801 | Unit Kontrol CNC Seri 0i Mate-TB — Antarmuka Servo FSSB, Kartu CPU A16B-3200-0495, PMC, Kartu Grafis/RAM/ROM Opsional, Platform Mesin Bubut

Nomor Suku Cadang: A02B-0301-B801 Produsen: FANUC Corporation (Jepang) Lini Produk: FANUC Seri 0i — Generasi 0i-B Varian: 0i Mate-TB (platform mesin bubut/pembubutan) Fungsi: Unit kontrol sistem CNC lengkap — rakitan perangkat keras pusat yang berisi papan CPU utama, antarmuka servo FSSB, PMC (Programmable Machine Controller), dan penyediaan untuk kartu plug-in opsional (grafis, RAM, ROM) sebagaimana ditentukan oleh pembuat mesin perkakas Kartu CPU Utama: A16B-3200-0495 — papan prosesor yang membawa kontrol sumbu, kontrol spindel, eksekusi tangga PMC, penyimpanan program, dan memori sistem Antarmuka Servo: FSSB (FANUC Serial Servo Bus) — tautan serial berkecepatan tinggi serat optik ke penguat servo seri FANUC αi/βi Konfigurasi Mesin (0i Mate-TB): Mesin pembubutan — hingga total 4 sumbu terkontrol, kontur simultan 2 sumbu (sebagai konfigurasi standar Mate-TB) Status: Warisan — seri 0i-B (dihentikan dari produksi baru; tersedia sebagai unit yang diperbaiki/diperbaharui/sisa) Asal: Jepang Aplikasi: Penggantian suku cadang dan pemeliharaan untuk mesin bubut, pusat pembubutan, dan mesin pembubutan yang awalnya dilengkapi dengan kontrol FANUC Seri 0i Mate-TB — umum pada merek mesin perkakas termasuk Mazak, Doosan, Takisawa, Leadwell, dan berbagai produsen mesin bubut Asia dan Eropa era 2000-an

Gambaran Umum

Unit FANUC A02B-0301-B801 adalah unit sistem untuk FANUC Seri 0i Mate-TB — varian pembubutan (mesin bubut) dari keluarga CNC ringkas berkinerja tinggi FANUC dari awal hingga pertengahan 2000-an. Dalam arsitektur kontrol 0i, unit sistem adalah inti pengontrol: rakitan fisik yang mengintegrasikan papan CPU utama, sirkuit antarmuka servo FSSB, PMC (PLC terintegrasi FANUC untuk manajemen sinyal mesin), dan infrastruktur koneksi untuk kartu fungsi opsional. Segala sesuatu yang lain di kabinet kontrol — panel operator, penguat servo, penguat spindel, unit I/O — terhubung ke dan dari unit pusat ini.

Penunjukan "0i Mate" menunjukkan versi yang disederhanakan dari seri 0i penuh, dioptimalkan untuk integrasi yang hemat biaya ke dalam mesin yang lebih kecil sambil mempertahankan kompatibilitas dengan lingkungan perangkat lunak 0i penuh. "-TB" selanjutnya mengidentifikasi ini sebagai varian mesin pembubutan, yang telah dikonfigurasi sebelumnya dengan perangkat lunak kontrol sumbu dan spindel yang sesuai untuk aplikasi mesin bubut. Dalam instalasi mesin bubut 0i Mate-TB yang khas, unit sistem mengontrol 2 sumbu servo (X dan Z) ditambah spindel, dengan sumbu C (indeksasi spindel) dan sumbu Y opsional tersedia sebagai peningkatan konfigurasi melalui opsi parameter dan perangkat lunak.

A02B-0301-B801 sekarang hampir secara eksklusif ditemui sebagai komponen pemeliharaan — sistem kontrol untuk mesin bubut yang diproduksi pada tahun 2000-an dan masih dalam layanan produksi. Ketika unit sistem gagal, atau ketika peningkatan dari unit 0i-B yang lebih lama ke revisi yang lebih baru diperlukan, A02B-0301-B801 adalah perangkat keras pengganti yang sesuai untuk mesin yang awalnya dilengkapi dengan generasi kontrol yang tepat ini.

Spesifikasi Utama

FSSB — FANUC Serial Servo Bus

FSSB (FANUC Serial Servo Bus) adalah tautan komunikasi digital berkecepatan tinggi yang menghubungkan unit sistem CNC ke penguat servo FANUC (αi seri SVM, βi seri SVU) dan penguat spindel. Alih-alih sinyal referensi kecepatan analog ±10V tradisional dan kabel umpan balik encoder terpisah, FSSB menggantikan semua ini dengan satu loop kabel serat optik yang berjalan pada 4Mbps. Melalui loop tunggal ini, CNC mengirimkan perintah posisi dan menerima umpan balik posisi untuk semua sumbu yang terhubung — dalam instalasi 0i Mate-TB, biasanya sumbu X, sumbu Z, dan spindel — dalam satu siklus komunikasi yang tersinkronisasi.

FSSB secara signifikan mengurangi kerumitan kabel di kabinet listrik mesin. Mesin bubut tiga sumbu yang sebelumnya membutuhkan 9 kabel sinyal antara CNC dan penguat servo (±10V referensi kecepatan dan sinyal aktif/alarm per sumbu) hanya membutuhkan 2 kabel serat optik dengan FSSB — satu dari unit sistem ke penguat pertama, dan tautan daisy-chain antar penguat berikutnya. Media serat optik juga secara inheren kebal terhadap interferensi elektromagnetik yang dihasilkan oleh pensaklaran PWM penguat servo — manfaat praktis di kabinet listrik mesin bubut CNC yang padat.

Kartu CPU A16B-3200-0495

Kartu CPU utama A16B-3200-0495 adalah jantung pemrosesan unit sistem A02B-0301-B801. Kartu ini membawa prosesor utama CNC, DRAM sistem untuk penyimpanan program dan data, penyimpanan yang didukung baterai SRAM untuk retensi parameter dan program melalui kehilangan daya, prosesor PMC dan penyimpanan program tangganya, DSP kontrol sumbu servo, dan antarmuka komunikasi FSSB. Dengan kata lain, sebagian besar kecerdasan sistem kontrol — interpolasi sumbu, kontrol spindel, eksekusi program, pemindaian tangga mesin — dieksekusi pada satu papan ini.

Arsitektur kartu modular memungkinkan penggantian tingkat papan yang ditargetkan ketika subsistem tertentu gagal: jika data SRAM rusak, baterai dapat diganti tanpa mengganggu prosesor utama; jika DSP kontrol sumbu gagal sementara fungsi lain tetap utuh, perbaikan atau penggantian tingkat papan mengatasi kesalahan tanpa mengganti unit sistem lengkap.

PMC — PLC Terintegrasi Mesin

PMC (Programmable Machine Controller) FANUC secara fungsional adalah PLC yang tertanam di dalam sistem CNC, menjalankan program tangganya secara paralel dengan fungsi kontrol gerakan CNC. PMC menangani semua logika non-gerakan mesin: sinyal interlock pintu, kontrol konveyor chip, manajemen pompa pendingin, logika hidrolik chuck/tailstock, perintah pemosisian turret alat, pemantauan relai keselamatan, kontrol lampu panel operator, dan peralihan mode antara operasi manual, MDI, dan otomatis.

Dalam 0i Mate-TB, tangga PMC disimpan pada kartu CPU utama dan spesifik untuk desain pembuat mesin perkakas. Ketika unit sistem A02B-0301-B801 diperoleh sebagai suku cadang, unit tersebut mungkin berisi tangga PMC dan parameter CNC mesin asli — atau mungkin telah dihapus. Sebelum memasang unit sistem pengganti, cadangan parameter pembuat mesin perkakas dan cadangan tangga PMC harus dimuat. Tanpa ini, mesin tidak dapat mengeksekusi logika spesifik mesinnya yang tepat, terlepas dari apakah perangkat keras CNC berfungsi.

Dukungan Warisan — Pemeliharaan Mesin 0i-B

Seri FANUC 0i-B diproduksi hingga sekitar pertengahan 2000-an, ketika 0i-C dan kemudian 0i-D menggantikannya sebagai generasi saat ini. Mesin yang dibangun dengan kontrol 0i-B sekarang biasanya berusia 15–25 tahun, yang berarti organisasi pemeliharaan harus menavigasi generasi perangkat keras yang tidak lagi diproduksi baru oleh FANUC. Papan suku cadang dan unit sistem untuk 0i-B tersedia melalui tiga saluran: inventaris suku cadang FANUC sendiri (menurun), dealer komponen CNC khusus dan pembaru yang memelihara stok sisa yang teruji, dan layanan perbaikan yang memulihkan papan yang rusak ke kondisi kerja.

Unit sistem A02B-0301-B801 termasuk di antara komponen 0i-B yang lebih banyak tersedia karena penyebarannya yang luas di banyak pembuat mesin bubut pada tahun 2000-an. Namun, ketersediaan semakin ketat setiap tahun, dan teknisi pemeliharaan yang bertanggung jawab atas armada mesin 0i-Mate-TB disarankan untuk menyimpan setidaknya satu unit sistem cadangan yang teruji per jenis mesin untuk menghindari waktu henti produksi yang lama selama kegagalan kontrol.

FAQ

T1: Unit sistem diperoleh sebagai suku cadang. Parameter dan data apa yang perlu dimuat sebelum mesin dapat berjalan?

Unit sistem pengganti memerlukan tiga set data sebelum mesin dapat beroperasi: parameter sistem CNC (cadangan parameter dari mesin asli atau dokumentasi pembuat mesin perkakas, biasanya dimuat melalui kartu memori atau RS-232); program tangga PMC (logika PLC spesifik mesin, dicadangkan dari kontrol asli atau diperoleh dari pembuat mesin); dan offset program benda kerja serta data geometri alat (dari catatan operator mesin). Tanpa tangga PMC yang benar, logika keselamatan dan interlock mesin tidak akan berfungsi. Manual komisioning 0i Mate-TB FANUC (B-63835EN) menjelaskan prosedur pemulihan parameter.

T2: Penguat servo apa yang kompatibel dengan antarmuka FSSB pada A02B-0301-B801?

Unit sistem 0i Mate-TB terhubung melalui FSSB ke modul penguat servo FANUC seri αi (SVM2, SVM3) dan seri βi (SVU).

Jenis penguat harus sesuai dengan spesifikasi motor servo (seri motor, peringkat arus, jenis encoder). Mencampur penguat αi dengan motor βi atau sebaliknya umumnya tidak didukung.

Gambar kelistrikan pembuat mesin perkakas menentukan jenis penguat yang tepat dan penugasan sumbu.

Saat mengganti penguat servo pada mesin 0i Mate-TB yang ada, mencocokkan model penguat asli dan memastikan alamat node FSSB diatur dengan benar sangat penting.

T3: Bisakah 0i Mate-TB A02B-0301-B801 ditingkatkan ke fungsionalitas 0i-C atau 0i-D?

Tidak secara langsung — perangkat keras A02B-0301-B801 spesifik generasi untuk perangkat lunak 0i-B. Peningkatan dari 0i-B ke 0i-C atau 0i-D memerlukan penggantian unit sistem dan berpotensi penguat servo, panel operator, dan tampilan dengan perangkat keras generasi saat ini.

Jalur migrasi FANUC untuk mesin 0i-B melibatkan penggantian sistem kontrol lengkap. Meskipun tangga PMC dapat diadaptasi dari format 0i-B ke 0i-D dengan upaya rekayasa, parameter gerakan memerlukan penyetelan ulang pada perangkat keras baru.

Peningkatan kontrol semacam ini biasanya merupakan proyek modal yang signifikan, bukan penggantian komponen langsung.

T4: Apa penyebab umum kegagalan unit sistem A02B-0301-B801, dan apakah perbaikan tingkat papan dimungkinkan?

Mode kegagalan umum meliputi kegagalan baterai SRAM (menyebabkan kehilangan parameter dan program saat siklus daya), kapasitor elektrolitik yang rusak pada bagian catu daya (menyebabkan tegangan tidak stabil dan perilaku sumbu yang tidak menentu), IC antarmuka FSSB yang rusak (menyebabkan kesalahan komunikasi servo), dan firmware boot yang rusak pada memori Flash kartu CPU. Perbaikan tingkat papan oleh pusat perbaikan FANUC khusus menangani semua ini kecuali kerusakan PCB fisik.

Kartu CPU A16B-3200-0495 adalah sub-rakitan yang paling sering diperbaiki.

Pusat layanan resmi FANUC dan pembaru spesialis independen (DNC Electronics, MRO Electric, dan perusahaan setara di berbagai wilayah) menawarkan unit sistem yang diperbaharui yang teruji dan layanan perbaikan papan.

T5: Prosedur pencadangan apa yang harus dilakukan sebelum unit sistem dilepas dari mesin yang sedang berjalan?

Sebelum melepas unit sistem, buat cadangan dari: semua parameter CNC (cadangkan ke kartu memori melalui menu SYSTEM → PARAM → OPRT → (PUNCH), atau melalui RS-232 dari slot kartu PCMCIA); program tangga PMC (dicadangkan melalui layar PMC, LADDER → OPRT → SAVE); semua offset benda kerja, data geometri alat, dan variabel makro (melalui urutan OFFSET → OPRT → PUNCH).

Selain itu, catat tabel penugasan penguat FSSB. Simpan cadangan ini di dua lokasi terpisah (kartu memori dan PC). Tanpa data ini, memulihkan mesin ke kondisi operasinya setelah perubahan perangkat keras memerlukan dukungan pembuat mesin dan dapat memakan waktu berhari-hari daripada berjam-jam.
