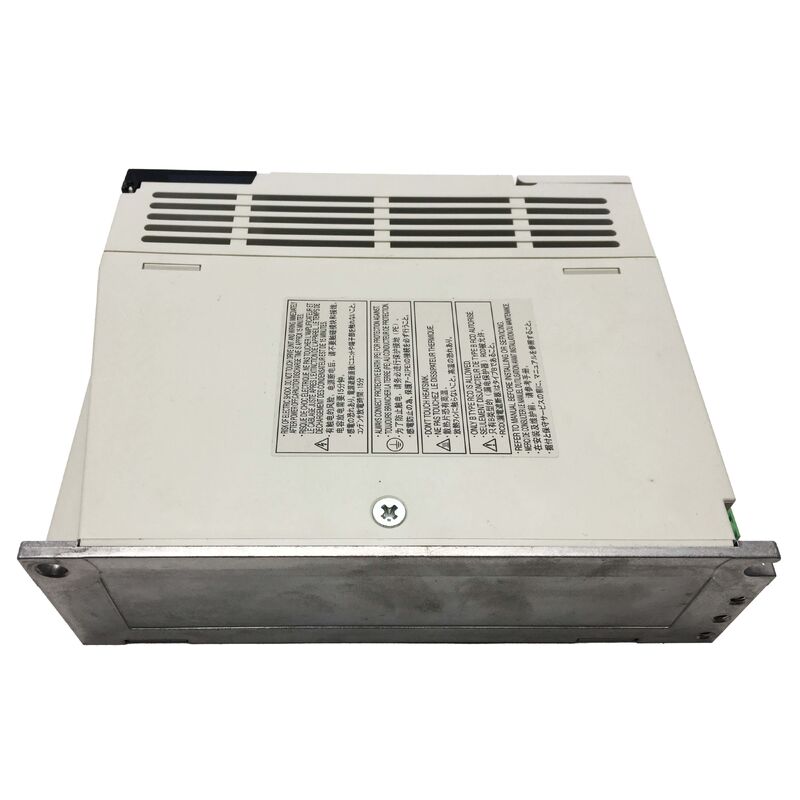

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC Servo Drive
Mitsubishi AC Servo Drive asli baru dengan kapasitas 100W, dengan kontrol PWM sinusoidal dan rem dinamis bawaan.
Teknologi Pengendalian Sinusoid Lanjutan
Seri MELSERVO-J2-Super mewakili platform servo Mitsubishi yang halus dengan perbaikan praktis termasuk respons frekuensi kecepatan yang ditingkatkan, kontrol PWM yang lebih bersih,dan keandalan yang superior untuk aplikasi industri.
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Bagian |
MR-J2S-10B |
| Produsen |
Mitsubishi Electric |
| Garis Produk |
MELSERVO MR-J2 |
| Seri |
MELSERVO-J2-Super |
| Berat badan |
1.02 kg (2.25 lbs) |
| Sumber Daya |
3 fase 200-230VAC, 50/60Hz |
| Opsi Fase Tunggal |
1 fase 230VAC, 50/60Hz |
| Fluktuasi Tegangan |
170-253VAC (3-fase) |
| Toleransi Frekuensi |
± 5% |
| Sistem kontrol |
Sinusoidal PWM / Kontrol arus |
| Respon Frekuensi Kecepatan |
550 Hz atau lebih |
| Rem Dinamis |
Dibangun dalam |
| Struktur |
Self-cooling, terbuka (IP00) |
| Suhu operasi |
0-55°C (tidak beku) |
| Suhu penyimpanan |
-20-65°C (tidak beku) |
| Operating Humidity |
90% RH max. (tidak ada kondensasi) |
| Motor yang kompatibel |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Fungsi Pelindung |
Overcurrent, overload, encoder fault, undervoltage, dan banyak lagi |
| Kondisi |
Asli Baru |
Serial Motor Kompatibel
MR-J2S-10B mendukung beberapa seri motor servo Mitsubishi untuk konfigurasi mesin serbaguna:
- HC-KFS - Inersia rendah, kapasitas kecil
- HC-MFS - Inersia sedang, kapasitas kecil
- HC-SFS - Inersia sedang, kapasitas sedang
- HC-RFS - Inersia sedang, kecepatan tinggi
- HC-UFS - Inersia ultra rendah, kapasitas kecil
- HA-LFS - Inersia sedang, kapasitas besar
Manfaat Pengendalian PWM Sinusoidal
Pengendalian PWM sinusoidal memberikan output torsi yang lebih halus dengan menghasilkan bentuk gelombang arus sinusoid di gulungan motor, mengurangi cogging dan gelombang torsi pada kecepatan rendah.
Hal ini menghasilkan finishing permukaan yang lebih baik untuk mesin alat dan mengurangi getaran pada titik pembalikan poros.
Keamanan Rem Dinamis Terbina
Rem dinamis terintegrasi diaktifkan selama kondisi servo-off atau kegagalan, memberikan penghentian terkontrol tanpa perangkat keras rem eksternal.Hal ini menghilangkan kebutuhan untuk komponen deceleration tambahan dalam aplikasi di mana berhenti bebas tidak dapat diterima.
IP00 Persyaratan pemasangan lemari
Desain struktur terbuka membutuhkan pemasangan dalam kabinet kontrol yang disegel dan berventilasi dengan benar.Celah yang cukup di atas dan di bawah unit sangat penting untuk mempertahankan kinerja termal pada suhu operasi nominal.
Pertanyaan yang Sering Diajukan
Motor apa yang kompatibel dengan MR-J2S-10B?
Drive ini kompatibel dengan motor servo Mitsubishi seri HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, dan HA-LFS.
Bisakah MR-J2S-10B didukung dari pasokan satu fase?
Ya, drive menerima operasi 230VAC, 50/60Hz, fase 1. Perhatikan bahwa operasi fase tunggal membutuhkan arus masukan yang lebih tinggi per fase - pastikan pemutus sirkuit pasokan dan kabel dinilai sesuai.
Apa arti akhiran "B" di MR-J2S-10B?
Penunjukan "B" menunjukkan kompatibilitas antarmuka SSCNET (Serial Servo Communication Network), yang membutuhkan penggunaan dengan pengendali gerak Mitsubishi yang mendukung bus serial berkecepatan tinggi ini.
Apakah MR-J2S-10B membutuhkan resistor rem dinamis eksternal?
Tidak, rem dinamis terintegrasi dan tidak memerlukan resistor eksternal untuk aplikasi standar.
Fungsi pelindung apa yang dibangun ke dalam MR-J2S-10B?
Drive ini mencakup perlindungan komprehensif untuk overcurrent, overload, encoder fault, undervoltage, power failure instan, overspeed, dan kesalahan posisi yang berlebihan.
MR-J2S-10B adalah produk Mitsubishi asli baru. konfirmasi kompatibilitas motor, tipe antarmuka, dan desain termal kabinet sebelum instalasi.
