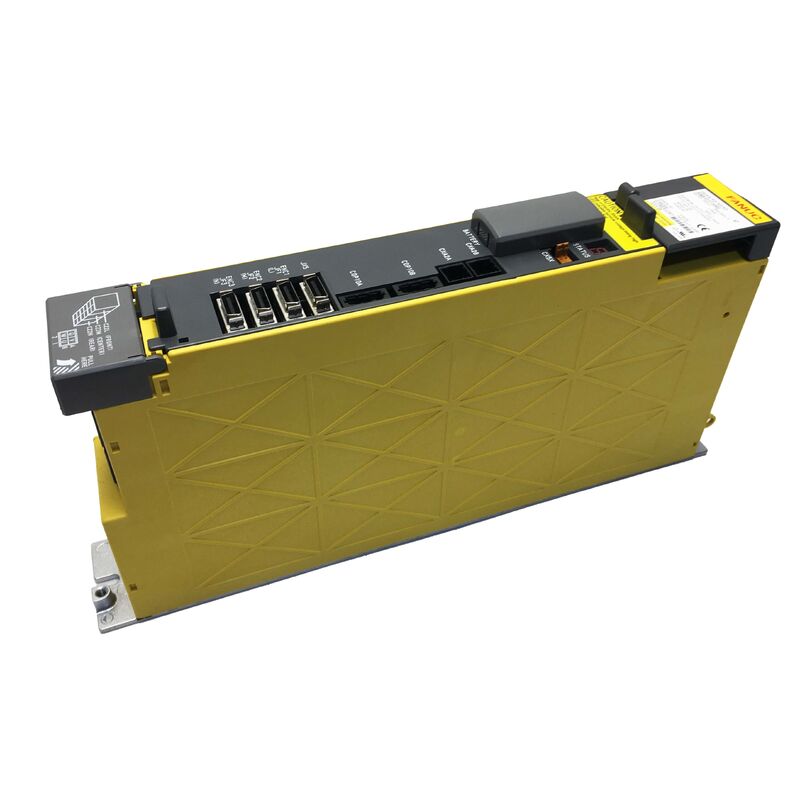

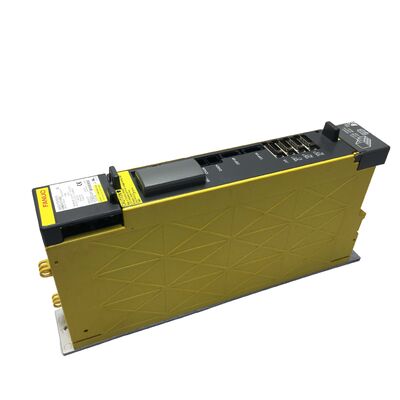

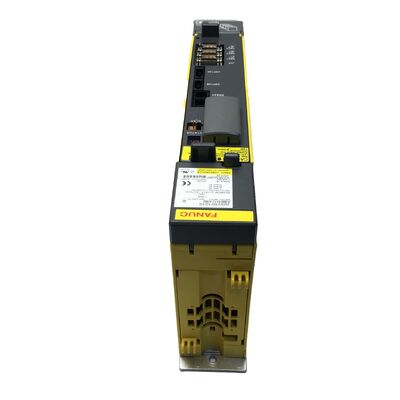

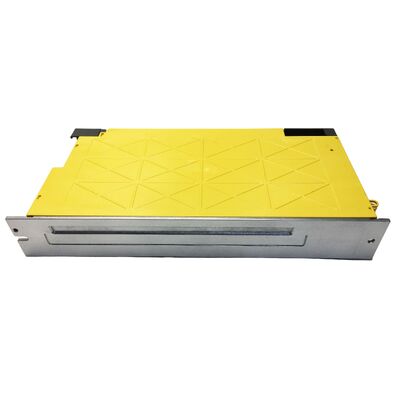

A06B-6117-H302 Fanuc Servo Amplifier A06B6117H302 Servo Drive Asli Baru

Nomor Suku Cadang: A06B-6117-H302
Seri: Modul Servo Amplifier Alpha i (αi)
Model: SVM3-10/10/10i HRV
Konfigurasi: Tiga Sumbu -- Sumbu L, M & N
Kondisi: Baru / Diperbaharui / Tukar Tersedia

Fanuc A06B-6117-H302 adalah amplifier servo tiga sumbu terkecil dalam jajaran penggerak servo Alpha i (αi) Fanuc. Model SVM3-10/10/10i HRV ini menggerakkan tiga sumbu servo independen dari satu modul ringkas, dengan peringkat input 283-339V dan output 240V pada hingga 3A per sumbu (L, M, dan N). Hanya menempati lebar kabinet 60mm, modul ini menggunakan heatsink internal dengan kipas pendingin alih-alih memerlukan heatsink pemasangan belakang seperti modul yang lebih besar. Penunjukan HRV menunjukkan algoritma kontrol Vektor Respons Tinggi Fanuc, yang memberikan respons torsi lebih cepat dan kontrol kecepatan yang lebih ketat dibandingkan dengan penggerak seri Alpha sebelumnya. Sejak diperkenalkan sekitar tahun 2005, A06B-6117-H302 telah memiliki basis terpasang yang substansial di pusat permesinan kecil hingga menengah, pusat pembubutan, dan mesin produksi multi-sumbu yang memerlukan kemampuan penggerak tiga sumbu dari satu slot amplifier.

SVM3-10/10/10i mewakili modul tiga sumbu tingkat pemula dalam keluarga amplifier servo αi. Lebar kabinet 60mm-nya mengkonsolidasikan apa yang seharusnya menjadi tiga amplifier sumbu tunggal terpisah menjadi satu unit dengan input catu daya bersama, kapasitansi bus bersama, dan pemeliharaan yang disederhanakan. Bentuk ringkas ini memberikan keuntungan signifikan pada mesin dengan ruang kabinet terbatas, terutama saat menangani penggerak umpan X, Y, dan Z yang melakukan sebagian besar pekerjaan pemosisian. Peringkat 10/10/10 menunjukkan kelas arus 10 unit pada setiap sumbu, cocok untuk motor servo Alpha i yang lebih kecil dalam keluarga αi2 dan αi4 dengan beban pemotongan dan persyaratan inersia sedang.

Arsitektur kontrol HRV (High Response Vector) mewakili kemajuan signifikan dibandingkan penggerak seri Alpha sebelumnya. Teknologi ini memanfaatkan pengambilan sampel arus frekuensi lebih tinggi dan algoritma vektor canggih untuk memberikan:

• Respons torsi lebih cepat untuk kinerja dinamis yang lebih baik
• Riak kecepatan berkurang pada kecepatan rendah untuk operasi yang lebih mulus
• Penolakan gangguan yang ditingkatkan selama operasi pemotongan

Bagi operator mesin, peningkatan ini diterjemahkan menjadi gerakan sumbu yang lebih mulus selama lintasan akhir, akurasi interpolasi melingkar yang lebih baik pada kecepatan rendah, dan pemulihan yang lebih cepat dari gangguan gaya pemotongan. PCB kontrol A20B-2101-004x secara khusus memungkinkan kemampuan HRV ini.

A06B-6117-H302 beroperasi sebagai bagian dari sistem penggerak αi Fanuc yang lengkap, ditenagai oleh PSM (Power Supply Module) terpisah yang menyediakan tegangan bus DC yang diperbaiki. Satu atau dua unit PSM memasok bus DC bersama yang memberi daya pada semua modul amplifier servo dan spindel dalam tumpukan penggerak. Spesifikasi tegangan input (283-339V) mengacu pada tegangan bus DC dari PSM, bukan koneksi listrik AC langsung. Koneksi serat optik SSCNET III dari kontrol CNC membawa data perintah dan umpan balik servo untuk semua sumbu, dengan modul dirangkai secara berurutan melalui tautan serat pendek untuk membentuk jaringan serial berkecepatan tinggi.

Penggerak Fanuc Alpha i direkayasa untuk masa pakai yang diperpanjang, dengan banyak unit A06B-6117-H302 tetap berproduksi setiap hari sejak 2005. Mode kegagalan umum meliputi:

• Kegagalan kipas pendingin yang menyebabkan kondisi suhu berlebih
• Degradasi modul transistor akibat peristiwa arus berlebih yang berkelanjutan
• Kerusakan PCB kontrol akibat transien daya atau jam layanan yang diperpanjang

Pemeliharaan preventif yang berfokus pada inspeksi dan penggantian kipas dapat secara signifikan memperpanjang masa pakai. Untuk mesin yang kritis produksi, menyimpan unit tukar atau membangun hubungan dengan spesialis perbaikan memberikan jalur tercepat untuk pemulihan setelah kegagalan modul.
