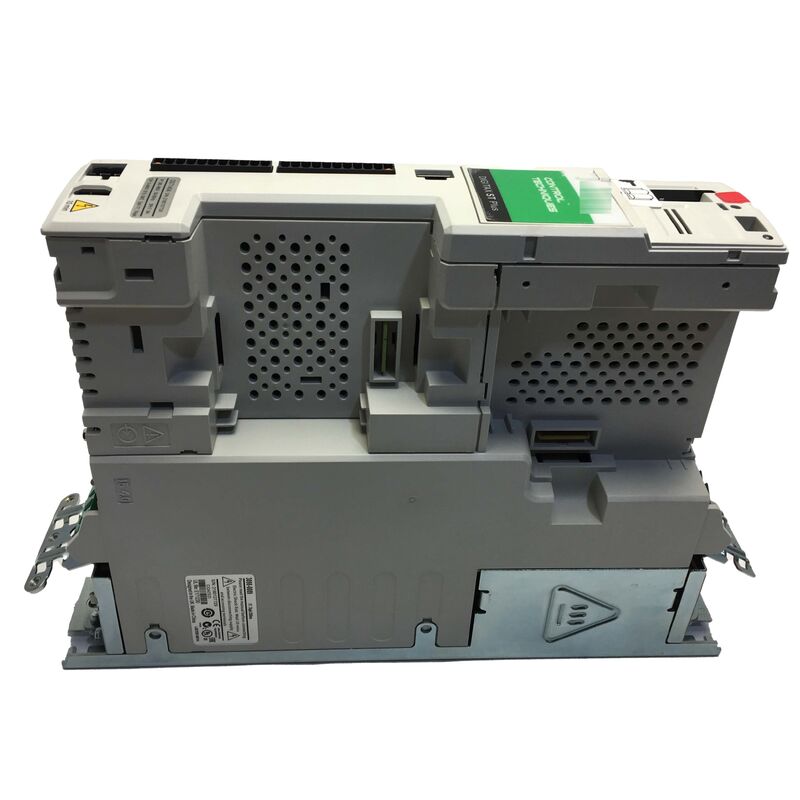

DST1404P Emerson Nidec DST1404P Servo Drive Baru Segel Pabrik
Control Techniques DST1404P | Digitax ST Plus Servo Drive
380/480V 3-Fasa, 5.9Arms Kontinu / 17.7Arms Puncak, 4hp Heavy Duty, Umpan Balik Encoder, Modul Opsi SM
Gambaran Umum
The Control Techniques DST1404P adalah varian Plus dari servo drive ringkas Digitax ST pada peringkat 380/480V, 5.9Arms. Pengontrol gerakan fungsi penuh ini memiliki casing yang lebarnya hanya 2,5 inci, menjadikannya salah satu servo drive paling ringkas di kelasnya yang mampu mengoordinasikan sel mesin multi-sumbu dengan pemrosesan onboard dan komunikasi drive-ke-drive.
Keluarga Digitax ST membedakan dirinya dari servo drive konvensional dengan mengintegrasikan berbagai tingkat kemampuan kontrol gerakan otonom langsung ke dalam perangkat keras drive—tidak hanya elektronika daya dan pemrosesan umpan balik, tetapi juga lingkungan pemrograman dan logika urutan sumbu.
Keempat varian (Base, Indexer, Plus, EZMotion) berbagi casing fisik dan bagian daya yang sama, hanya berbeda dalam tingkat kecerdasan onboard mereka. Varian Plus mewakili tingkat kemampuan otonom tertinggi, menyematkan lingkungan pemrograman IEC 61131-3 penuh dan memungkinkan arsitektur terdesentralisasi di mana setiap sumbu drive menjalankan program gerakannya sendiri sambil menyinkronkan dengan rekan-rekannya.
Spesifikasi 5.9Arms kontinu / 17.7Arms puncak berarti DST1404P dapat memberikan tiga kali arus kontinu yang dinilai untuk lonjakan singkat. Kemampuan arus puncak ini menentukan seberapa agresif sumbu servo dapat berakselerasi dan deselerasi, menjadikannya ideal untuk aplikasi yang membutuhkan pemosisian akselerasi tinggi dan kecepatan siklus cepat.
Spesifikasi Utama
| Masukan |
3-fasa, 380/480V AC ±10%, 50/60Hz |
| Arus Keluaran (Kontinu) |
5.9Arms |
| Arus Keluaran (Puncak) |
17.7Arms (300%) |
| Peringkat Daya (Heavy Duty) |
4 hp |
| Enklosur |
IP20 |
| Dimensi (T×L×D) |
12.7"×2.5"×9.0" |
| Berat |
4.6 lb |
| Varian |
Plus (P) — pengontrol gerakan onboard |
| Komunikasi Bawaan |
CTNet, CTSync |
| SmartCard |
Termasuk |
| Umpan Balik |
Encoder (inkremental, SinCos, EnDat, SSI, Resolver melalui SM) |
| Perangkat Lunak Konfigurasi |
CTSoft / SyPTPro |
Digitax ST Plus — Pengontrol Gerakan Onboard dan CTNet
Penunjukan "Plus" mengidentifikasi DST1404P sebagai varian dengan pengontrol gerakan IEC 61131-3 fungsi penuh yang disematkan di drive. Pengontrol menjalankan blok fungsi gerakan yang sesuai dengan PLCopen untuk kontrol kecepatan, kontrol posisi, homing, gearing elektronik, dan camming.
Apa yang membedakan Plus dari varian Indexer adalah penambahan komunikasi CTNet dan CTSync. CTNet adalah jaringan drive-ke-drive deterministik berkecepatan tinggi Control Techniques, berjalan hingga 5 Mbit/dtk dengan waktu siklus serendah 2 ms. Dalam mesin multi-sumbu, CTNet membawa setpoint posisi, kecepatan, dan sinkronisasi antar drive dengan kecepatan yang tak tertandingi oleh sistem PLC eksternal.
CTSync menambahkan sinkronisasi jam tingkat perangkat keras antar drive, memungkinkan sumbu untuk mempertahankan hubungan waktu sub-milidetik untuk aplikasi seperti kontrol register dalam pencetakan, sinkronisasi shear terbang, atau penggulungan yang terhubung dengan tegangan.
Lingkungan pemrograman SyPTPro menyediakan editor IEC 61131-3 berbasis teks dan grafis untuk memprogram urutan mesin, profil gerakan, logika I/O, dan komunikasi CTNet dalam satu alat pengembangan.
Modul Opsi SM — Ekspansi Klik-Masuk
Drive Digitax ST menerima satu modul opsi SM (Solution Module) yang dijepit ke slot ekspansi drive tanpa alat. Mekanisme "klik-masuk" ini memungkinkan perubahan lapangan pada antarmuka komunikasi drive atau ekspansi I/O tanpa penggantian drive.
Modul SM yang tersedia meliputi:
- Komunikasi Fieldbus: SM-PROFIBUS-DP, SM-DeviceNet, SM-CANopen, SM-EtherCAT, SM-INTERBUS, SM-Ethernet
- Ekspansi I/O: SM-I/O Plus (6 digital in, 3 digital out, 2 analog in/out), SM-I/O Lite, SM-I/O 32
- Antarmuka umpan balik: SM-Encoder Output Plus, SM-Resolver
SmartCard yang disertakan dengan setiap Digitax ST menyimpan set parameter drive lengkap termasuk konfigurasi modul SM. Mengganti drive di lapangan hanya memerlukan penyisipan SmartCard dari drive yang dilepas ke penggantinya—drive pengganti membaca SmartCard dan mengadopsi konfigurasi asli secara otomatis.
Pertanyaan yang Sering Diajukan
Q1: DST1404P memiliki CTNet bawaan. Apakah modul antarmuka jaringan terpisah diperlukan untuk menggunakan CTNet, atau apakah itu asli untuk varian Plus?
CTNet dan CTSync asli untuk perangkat keras onboard varian Plus—tidak diperlukan modul SM. Konektor CTNet adalah bagian dari antarmuka bawaan drive. Slot opsi SM pada DST1404P tersedia untuk ekspansi yang berbeda, biasanya antarmuka fieldbus untuk koneksi ke jaringan otomatisasi pabrik sementara CTNet menangani koordinasi drive-ke-drive.
Q2: Jenis umpan balik motor apa yang didukung DST1404P tanpa modul SM tambahan?
Tanpa modul SM, input umpan balik asli DST1404P menerima encoder inkremental (kuadratur TTL/RS422 diferensial dengan saluran penanda), encoder SinCos (sine-cosine diferensial 1Vpp), dan encoder absolut yang berkomunikasi melalui protokol EnDat atau SSI. Umpan balik resolver memerlukan modul opsi SM-Resolver.
Q3: Drive dinilai pada 5.9Arms kontinu dan 17.7Arms puncak. Berapa lama drive dapat mempertahankan arus puncak?
Kemampuan arus puncak dibatasi secara termal oleh elektronika daya drive dan laju kenaikan suhu belitan motor. Rasio puncak-ke-kontinu 300% mewakili arus puncak sesaat yang biasanya dipertahankan selama peristiwa akselerasi atau deselerasi tunggal (detik daripada menit). Untuk siklus kerja berulang, pemodelan termal harus mengkonfirmasi bahwa pemanasan rata-rata tidak melebihi batas yang dinilai.
Q4: Bisakah DST1404P dikonfigurasi menggunakan CTSoft dari laptop tanpa keypad opsional?
Ya. Semua parameter Digitax ST dapat diakses dan dikonfigurasi melalui perangkat lunak CTSoft yang berjalan pada PC Windows yang terhubung ke port pemrograman RJ45 panel depan drive atau antarmuka RS485 bawaan. Keypad opsional menyediakan akses panel depan yang nyaman selama commissioning tetapi tidak diperlukan.
Q5: DST1404P dinilai IP20. Apa yang diperlukan dari lingkungan instalasi?
IP20 melindungi dari benda padat yang lebih besar dari 12,5 mm tetapi tidak memberikan perlindungan terhadap air, cairan, atau debu halus. DST1404P memerlukan instalasi di enklosur tertutup dan bersih—biasanya kabinet kontrol berperingkat IP54 atau IP65—di mana panel sekitarnya memberikan perlindungan lingkungan. Paparan langsung ke pendingin mesin, kabut cairan pemotong, atau cairan apa pun tidak diizinkan.
