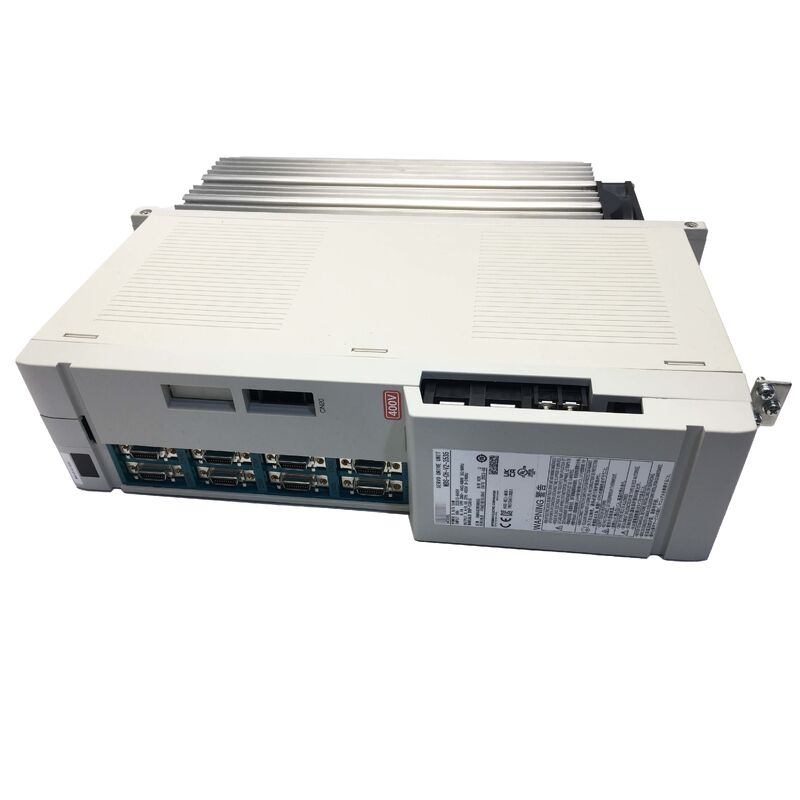

MDS-CH-V2-3535 Mitsubishi Pabrik Baru Segel Servo Drive Unit MDSCHV23535

MDS-CH-V2-3535 | Penggerak Servo Sumbu Ganda Mitsubishi MDS-CH — Peralatan Mesin 3,5kW + 3,5kW / 2-Axis / 400V / CNC

MDS-CH — Arsitektur Penggerak Hibrida Gabungan Mitsubishi

Seri MDS-CH adalah platform penggerak Hibrida Gabungan Mitsubishi Electric — arsitektur penggerak kompak di mana beberapa saluran sumbu servo diintegrasikan ke dalam satu unit penggerak yang berbagi bus catu daya yang sama. Penunjukan "CH" menunjukkan desain hibrida gabungan: PCB penguat servo terpisah untuk setiap saluran sumbu dalam satu penutup drive fisik.

MDS-CH-V2-3535 menyediakan dua saluran sumbu servo independen — masing-masing berkekuatan 3,5kW — dalam satu unit. "V2" menetapkan ini sebagai penguat servo generasi kedua dalam seri MDS-CH.

Spesifikasi Utama

MDS-CH dalam Sistem Penggerak Mitsubishi CNC

Seri MDS-CH terintegrasi dalam arsitektur sistem penggerak Mitsubishi:

Modul Catu Daya (MDS-CH-CV):Mengonversi sumber listrik AC menjadi bus DC bersama yang menyuplai semua penggerak servo dan spindel MDS-CH dalam sistem.

Penggerak Servo (MDS-CH-V):Unit inverter yang mengontrol motor servo dari bus DC bersama. MDS-CH-V2-3535 adalah penggerak servo saluran ganda dalam keluarga ini.

Penggerak Spindel (MDS-CH-SP):Unit inverter yang mengontrol motor spindel. MDS-CH-SP-300 (dijelaskan di bawah) adalah penggerak spindel dalam rangkaian sistem yang sama.

MDS-CH-V2-3535 terhubung ke Mitsubishi CNC melalui SSCNET (Servo System Controller NETwork) — jaringan serial berkecepatan tinggi FANUC untuk komunikasi servo antara CNC dan amplifier penggerak.

Skenario Aplikasi

Penggantian sumbu ganda pusat permesinan CNC:Pusat permesinan CNC Mitsubishi mengalami kesalahan servo pada dua sumbu yang dilayani oleh MDS-CH-V2-3535. Penggantian memulihkan kontrol servo sumbu ganda untuk kedua sumbu yang terpengaruh.

Komisioning sistem penggerak CNC:Peralatan mesin Mitsubishi CNC baru dipasang. MDS-CH-V2-3535 digunakan sebagai penggerak servo ganda yang melayani dua saluran sumbu alat berat.

Pertanyaan Umum

Q1: Bagaimana cara mengidentifikasi sumbu mana yang dilayani oleh MDS-CH-V2-3535 di sistem CNC saya?

Penetapan sumbu untuk setiap penggerak MDS-CH ditentukan oleh posisi penggerak pada rantai komunikasi SSCNET dan pengaturan alamat sumbu yang dikonfigurasi dalam parameter Mitsubishi CNC. Periksa tabel parameter penetapan penggerak CNC atau dokumentasi kelistrikan peralatan mesin untuk mengidentifikasi sumbu fisik mana yang sesuai dengan dua saluran pada MDS-CH-V2-3535.

Q2: Dapatkah kedua saluran MDS-CH-V2-3535 beroperasi secara bersamaan?

Ya. Kedua saluran sumbu servo beroperasi secara bersamaan dan independen — masing-masing menjalankan loop kontrol kecepatan dan arusnya sendiri pada kecepatan pembaruan servo. Bus DC bersama menyuplai kedua saluran secara bersamaan, memungkinkan gerakan multi-sumbu terkoordinasi seperti yang diperintahkan oleh interpolasi CNC.

Q3: Apa yang terjadi jika satu saluran sumbu gagal — apakah saluran lainnya terus beroperasi?

Hal ini tergantung pada jenis kesalahannya. Jika gangguan terjadi pada saluran tertentu (misalnya, arus berlebih motor pada satu sumbu), saluran lainnya dapat terus beroperasi sementara saluran yang mengalami gangguan berada dalam keadaan alarm. Jika kesalahan mempengaruhi bus daya bersama atau komunikasi SSCNET, kedua saluran akan terpengaruh secara bersamaan. Tampilan alarm CNC mengidentifikasi saluran yang bermasalah dan jenis kesalahan.

Q4: Apakah penggantian MDS-CH-V2-3535 memerlukan cadangan parameter servo?

Parameter servo untuk kedua saluran sumbu berada di memori parameter Mitsubishi CNC — bukan di unit penggerak. Mengganti unit penggerak tidak mempengaruhi parameter CNC yang disimpan. Setelah memasang pengganti, CNC mengunduh parameter sumbu yang relevan ke unit penggerak baru selama urutan inisialisasi penyalaan.
