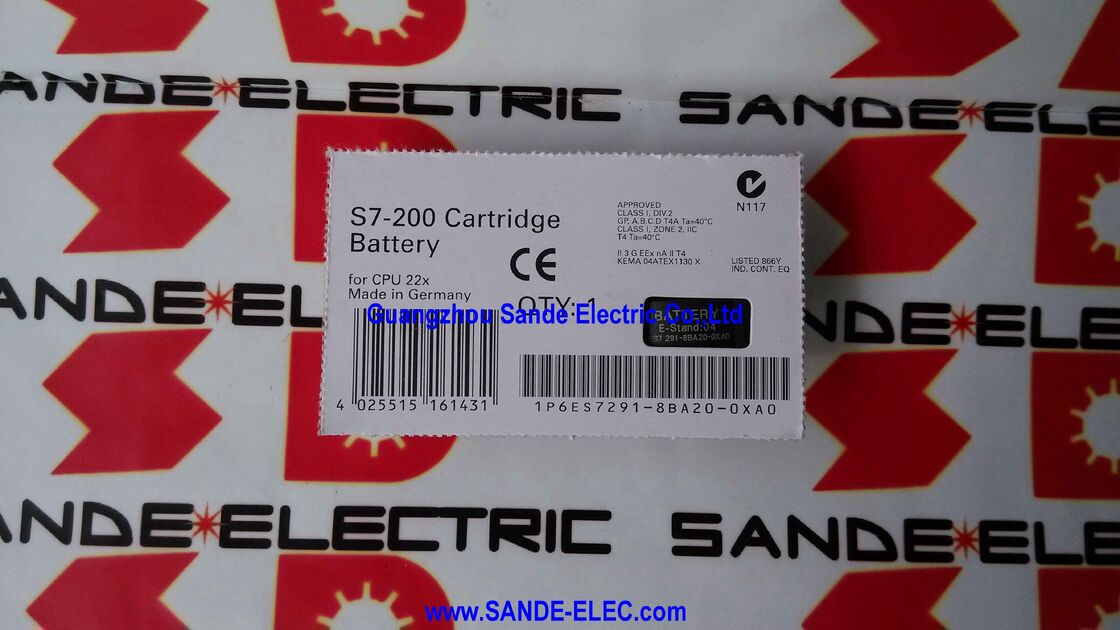

Modul baterai 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0 6ES7291-8BA2O-OXAO

6ES7291-8BA20-0XA0 | Modul Baterai SIMATIC S7-200 BC 291 — Buffering Data Jangka Panjang / Slot Modul Memori / CPU S7-22X

Data Apa yang Dilindungi Baterai — dan Mengapa Durasi Penting

CPU SIMATIC S7-200 mempertahankan tipe data tertentu dalam RAM: konten blok data (DB), nilai jam waktu, memori bit retentif, pengatur waktu retentif, dan penghitung retentif. Semua ini bergantung pada kekuatan untuk bertahan hidup. Selama pengoperasian normal, superkapasitor internal di CPU S7-22X menyimpan data ini melalui interupsi singkat — biasanya selama beberapa hari pada suhu ruangan.

Untuk periode pemadaman listrik yang lebih lama — pemadaman terencana, pemadaman musiman, jangka waktu pemeliharaan yang diperpanjang, peralatan disimpan sebagai cadangan dingin — daya superkapasitor tidak cukup. Modul baterai BC 291 memperpanjang periode penyimpanan data dari beberapa hari menjadi beberapa bulan. Saat baterai dipasang dan CPU dimatikan, semua data penyimpanan yang ditentukan tetap utuh berapa pun durasi pemadaman.

Ini bukan tentang retensi program. Program pengguna di CPU S7-22X disimpan di EEPROM dan bertahan dari kehilangan daya tanpa batas waktu tanpa baterai. BC 291 secara khusus melindungi data run-time yang disimpan dalam RAM.

Spesifikasi Utama

Skenario Aplikasi

Lini produksi musiman:Mesin pengemasan beroperasi secara musiman — produksi berhenti selama tiga bulan selama musim sepi. BC 291 memelihara semua data retentif (penghitung batch, parameter proses yang disimpan dalam blok data retentif) selama pematian. Saat produksi dilanjutkan, mesin dimulai ulang dengan data utuh.

Manajemen CPU cadangan dingin:Departemen pemeliharaan menyimpan CPU S7-224 yang telah dikonfigurasi sebelumnya sebagai cadangan. BC 291 menyimpan data yang tersimpan di unit cadangan saat disimpan, sehingga dapat dipasang ke mesin tanpa memerlukan pemuatan ulang data penuh dari SCADA atau PC pemrograman.

Perputaran pabrik yang diperpanjang:Sebuah pabrik proses melakukan penghentian pemeliharaan tahunan selama 6 minggu dengan isolasi listrik lengkap pada panel kontrol. BC 291 mempertahankan semua data proses penyimpanan selama periode penghentian.

Pertanyaan Umum

Q1: Bagaimana kandungan kimia baterai dan umur simpan BC 291?

BC 291 menggunakan bahan kimia baterai berbasis litium, yang diklasifikasikan berdasarkan peraturan REACH Pasal 33 karena adanya pelarut organik terkontrol dalam konsentrasi melebihi 0,1% berat. Masa pakai baterai bergantung pada suhu sekitar selama penyimpanan dan pengoperasian. Periksa tanggal produksi pada label modul; modul yang disimpan selama beberapa tahun sebelum pemasangan mungkin telah mengurangi sisa kapasitas. Pasang BC 291 baru pada setiap interval pemeliharaan yang direncanakan jika retensi data jangka panjang sangat penting.

Q2: Apakah BC 291 juga mempertahankan program pengguna?

Tidak. Tangga pengguna atau program FBD di CPU S7-22X disimpan di EEPROM dan bersifat non-volatil — program ini dipertahankan tanpa batas waktu tanpa sumber daya apa pun. BC 291 hanya memperluas penyimpanan data RAM yang disimpan: memori bit yang disimpan, nilai blok data, pengatur waktu dan penghitung yang disimpan, dan jam waktu nyata. Secara terpisah, kartrid memori EEPROM opsional (6ES7291-8GC00-0XA0 atau serupa) menyediakan lapisan cadangan program tambahan tetapi menempati slot yang sama dengan BC 291.

Q3: Bagaimana data penyimpanan CPU dapat dikonfirmasi setelah instalasi BC 291?

Setelah memasang BC 291 dan memutar daya, gunakan STEP 7 Micro/WIN (atau STEP 7-MicroWIN SMART untuk varian SMART) untuk membaca kembali blok data CPU dan isi memori penyimpanan melalui kabel pemrograman. Bandingkan dengan nilai yang diharapkan sebelum dimatikan. Ini menegaskan bahwa baterai menyimpan data selama gangguan.

Q4: Apakah BC 291 dapat ditukar dengan CPU dalam keadaan hidup?

Prosedur yang disarankan adalah memasang atau melepas BC 291 dengan CPU dimatikan. Memasukkan atau melepas baterai saat daya menyala tidak disarankan — slot baterai berbagi bukaan wadah yang menyediakan akses ke sirkuit internal CPU, dan risiko penanganan pada sirkuit yang berdekatan lebih besar daripada manfaat hot-swap.

Q5: Apa yang menggantikan BC 291 untuk sistem S7-200 baru?

6ES7291-8BA20-0XA0 dihentikan produksinya pada April 2021, sejalan dengan berakhirnya masa pakai platform SIMATIC S7-200 secara keseluruhan. Untuk desain mesin baru, platform S7-200 SMART dan SIMATIC S7-1200 memiliki mekanisme penyimpanan datanya sendiri — CPU SMART menggunakan kapasitor internal dan kartrid memori opsional, sedangkan CPU S7-1200 menggunakan memori retentif dengan cadangan kartu memori beban. Instalasi S7-200 yang ada dapat mengambil modul BC 291 dari saluran suku cadang industri.
