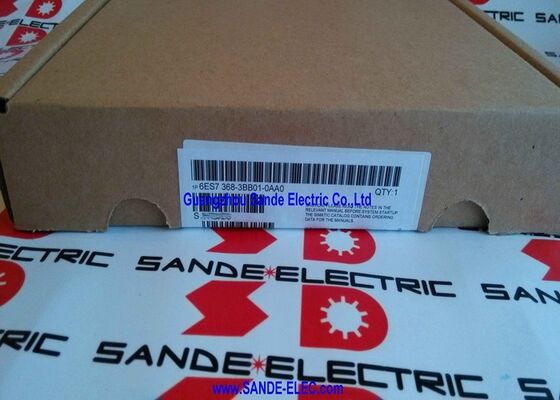

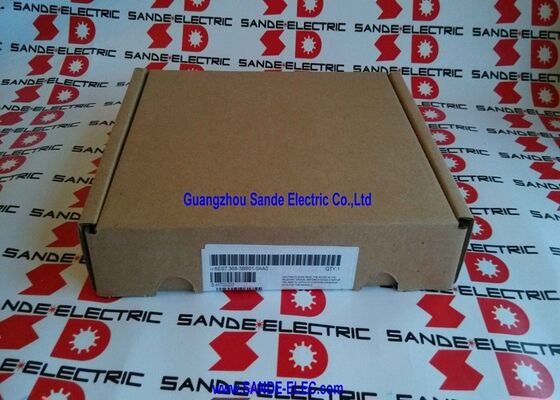

Kabel penghubung 6ES7368-3BB01-0AA0 6ES7 368-3BB01-0AA0 6ES7368-3BBO1-OAAO

6ES7368-3BB01-0AA0∙ Siemens SIMATIC S7-300 Kabel Penghubung ∙ 1m / IM 360 ke IM 361 / Rack Expansion / Digital dan Analog

S7-300 Multi-Rack Expansion

6ES7368-3BB01-0AA0 adalah kabel ekspansi 1 meter yang menghubungkan rak pusat SIMATIC S7-300 secara listrik ke satu atau lebih rak ekspansi (budak) melalui pasangan modul antarmuka IM 360/IM 361.Dalam konfigurasi standar S7-300 dengan rak tunggal, semua modul I/O menempati satu rak 18-slot atau 9-slot dengan CPU.ekstensi multi-rack melalui IM 360/361 dan kabel penghubung ini menambahkan hingga tiga rak ekspansi tambahan.

Tanpa kabel ini,tidak ada bus backplane antara IM 360 pengirim di rak pusat dan IM 361 penerima di rak ekspansi .

Spesifikasi Utama

Konfigurasi Ekspansi Maksimal

Sistem S7-300 IM 360/361 mendukung:

Maksimal 3 rak ekspansi:Satu IM 360 (pusat) hingga maksimal tiga modul IM 361 (satu per rak ekspansi).

Panjang total kabel maksimum:Jumlah semua panjang kabel dalam rantai bus IM 360/361 tidak boleh melebihi 10 meter. 6ES7368-3BB01-0AA0 (1m) adalah panjang standar terpendek terbaik untuk rak yang dikelompokkan erat di panel yang sama.Kabel yang lebih panjang (2.5m, 3m, 5m) tersedia untuk rak di panel yang berdekatan atau ruang panel yang lebih besar.

Aplikasi

Jumlah I/O tinggi dalam otomatisasi industri:Mesin produksi, sistem conveyor, and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

Pengaturan panel terbagi:Panel kontrol di mana modul I/O untuk bagian mesin yang berbeda tersebar di bawah sub-bagian panel terpisah atau lemari yang berdekatandihubungkan ke IM 360 rak pusat melalui kabel ekspansi.

ET 200M stasiun pinggiran:SIMATIC ET 200M menggunakan format modul S7-300 yang sama pada PROFIBUS atau PROFINET ‡ mekanisme ekspansi IM 360/361 berlaku pada beberapa konfigurasi multi-rack ET 200M.

Mesin alat dan pengendalian mesin proses:Alat mesin yang kompleks dengan banyak sumbu, I / O, dan modul komunikasi melebihi kapasitas rak tunggal 6ES7368-3BB01-0AA0 memperluas slot modul yang tersedia untuk mengakomodasi semua modul yang diperlukan.

FAQ

P1: Berapa banyak rak ekspansi IM 361 yang dapat dihubungkan menggunakan IM 360/361 dengan kabel 6ES7368?

IM 360 mendukung maksimal tiga rak ekspansi, masing-masing berisi satu IM 361.Setiap segmen menggunakan satu kabel 6ES7368Total panjang kabel di semua segmen tidak boleh melebihi 10 meter.

T2: Jenis modul I/O apa yang didukung 6ES7368-3BB01-0AA0 di rak ekspansi?

Kabel ekspansi membawa bus backplane S7-300 penuh mendukung semua jenis modul I/O S7-300: input digital (DI), output digital (DO), input analog (AI), output analog (AO),dan modul komunikasi (CP)Modul I/O rak ekspansi dikonfigurasi dalam alat konfigurasi perangkat keras SIMATIC STEP 7 persis seperti di rak pusat.

T3: Apakah pasokan listrik terpisah diperlukan di setiap rak ekspansi S7-300?

Ya, setiap rak perluasan membutuhkan modul catu daya PS307 (atau setara) 24V DC sendiri. Kabel ekspansi 6ES7368 membawa bus komunikasi backplane tetapi tidak sumber daya rak 24V.Semua modul di rak ekspansi menarik pasokan mereka dari sumber daya rak lokalMenghilangkan catu daya rak ekspansi mencegah setiap modul di rak itu dari operasi.

T4: Apa gejala dari kabel ekspansi 6ES7368-3BB01-0AA0 yang gagal atau terputus?

CPU S7-300 menghasilkan kesalahan konfigurasi perangkat keras dalam diagnostik STEP 7 ketika modul rack ekspansi tidak dapat dicapaiatau entri BUS_DF (bus disturbance) di buffer diagnostik CPU. Semua I/O di rak ekspansi yang terkena pergi ke default kegagalan-negara CPU (biasanya output de-energized).Menghubungkan kembali atau mengganti kabel dan melakukan CPU restart biasanya mengembalikan operasi segera.
