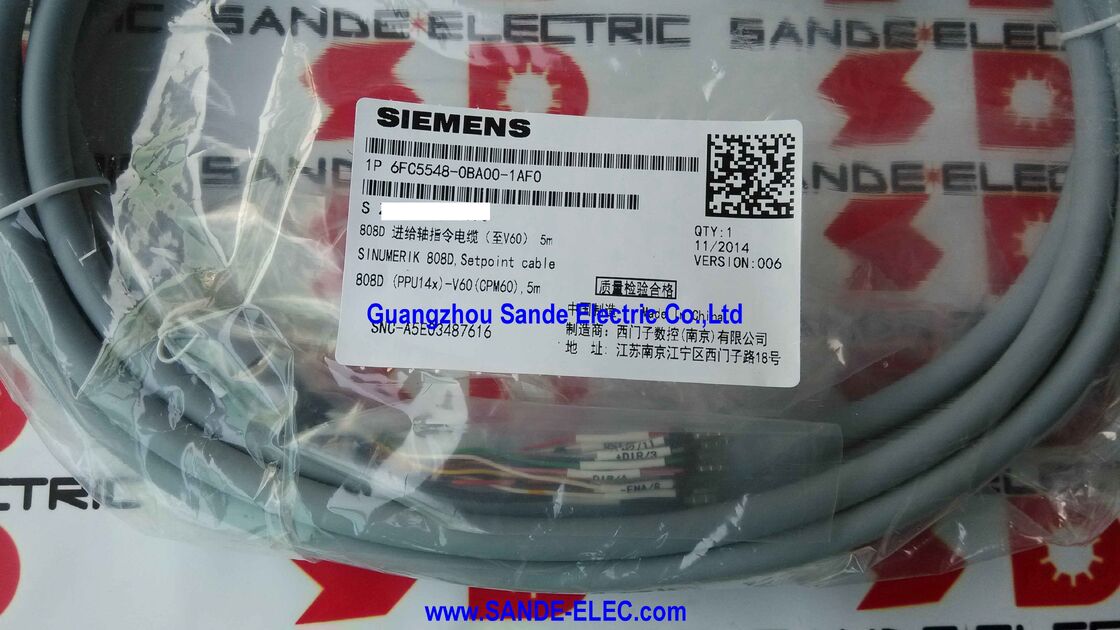

6FC5548-0BA00-1AF0 | Kabel Setpoint Siemens SINUMERIK 808D — 5m / PPU14X ke CPM60 / SINAMICS V60 Feed Axis / MOTION-CONNECT

Kabel Setpoint Sumbu Umpan untuk SINUMERIK 808D dan SINAMICS V60

6FC5548-0BA00-1AF0 adalah kabel setpoint sumbu umpan sepanjang 5 meter yang menghubungkan SINUMERIK 808D PPU14X (Unit Pemrosesan Panel, varian 14x) ke Modul Daya Terkendali SINAMICS V60 CPM60.1 — unit penggerak untuk sumbu umpan servo CNC peralatan mesin. Kabel ini membentuk tautan perintah dan umpan balik antara otak CNC 808D dan penggerak servo V60, memungkinkan kontrol posisi loop tertutup pada sumbu pembubutan, penggilingan, dan penggilingan.

Antarmuka PPU14X-ke-CPM60.1 adalah koneksi perangkat keras mendasar di setiap peralatan mesin SINUMERIK 808D yang dibangun di sekitar platform servo SINAMICS V60 — tanpa kabel setpoint, tidak ada komunikasi perintah antara CNC dan drive.

Informasi Produk Utama

Arsitektur Alat Mesin SINUMERIK 808D

6FC5548-0BA00-1AF0 menempati posisi tertentu dalam koneksi sistem 808D:

Konfigurasi mesin bubut:Mesin bubut CNC dua sumbu memerlukan dua kabel setpoint (satu per sumbu — X dan Z) ditambah kabel setpoint spindel. Setiap 6FC5548-0BA00-1AF0 menghubungkan satu output sumbu PPU14X ke satu modul penggerak CPM60.1.

Konfigurasi mesin penggilingan:Mesin penggilingan CNC tiga sumbu memerlukan tiga kabel setpoint (X, Y, Z) ditambah sambungan spindel. Setiap kabel secara independen menghubungkan porosnya.

Arsitektur terintegrasi 808D — PPU tunggal, V60 CPM60.1 individual per sumbu, kabel setpoint MOTION-CONNECT — dirancang untuk pengoperasian yang mudah: setiap kabel telah diputus terlebih dahulu untuk sambungan steker langsung antara komponen PPU dan V60 yang cocok.

Aplikasi

Mesin bubut SINUMERIK 808D:Mesin bubut CNC menggunakan drive SINAMICS V60 untuk sumbu X (cross-slide) dan Z (carriage) — setiap sumbu memerlukan satu kabel setpoint 6FC5548-0BA00-1AF0.

Mesin penggilingan SINUMERIK 808D:Pusat permesinan CNC dengan sumbu X, Y, Z yang digerakkan SINAMICS V60 menggunakan jenis kabel yang sama per sumbu.

Produksi mesin OEM CNC:Produsen peralatan mesin membuat mesin SINUMERIK 808D baru — kabel setpoint adalah komponen BOM standar untuk setiap mesin dengan pengontrol PPU14X.

Pemeliharaan sistem penggerak 808D:Penggantian kabel setpoint untuk mesin SINUMERIK 808D yang terpasang — bila kabel asli mengalami kesalahan atau rusak selama pekerjaan pemeliharaan.

Pertanyaan Umum

Q1: Berapa banyak kabel 6FC5548-0BA00-1AF0 yang dibutuhkan peralatan mesin SINUMERIK 808D?

Satu kabel per sumbu umpan CNC — mesin pemutar 2 sumbu memerlukan dua kabel, mesin penggilingan 3 sumbu memerlukan tiga kabel. Setiap kabel menghubungkan satu output sumbu PPU14X ke satu modul drive SINAMICS V60 CPM60.1. Setpoint spindel (6FC5548-0BA05) adalah kabel terpisah yang dipesan tambahan jika mesin memiliki penggerak spindel CNC.

Q2: Apa yang terjadi pada kontrol posisi sumbu jika kabel setpoint 6FC5548-0BA00-1AF0 gagal?

Kabel setpoint yang gagal memutus jalur perintah kecepatan antara PPU dan drive V60. Sumbu yang terpengaruh kehilangan kontrol kecepatan — SINUMERIK 808D menghasilkan alarm kesalahan komunikasi penggerak untuk sumbu tersebut, dan sumbu tidak akan merespons perintah posisi. Alat berat memulai penghentian keselamatan (pengaktifan servo pada seluruh sumbu) untuk mencegah gerakan yang tidak terkendali.

Q3: Apakah 6FC5548-0BA00-1AF0 kompatibel dengan SINAMICS V70 atau hanya V60?

Seri 6FC5548-0BA00 ditentukan untuk SINAMICS V60 CPM60.1 — rangkaian penggerak sumbu umpan 808D asli. SINAMICS V70 (sistem penggerak penerus yang digunakan dengan SINUMERIK 808D ADVANCED) menggunakan jenis kabel setpoint yang berbeda (seri 6FC5548-0BA20). Konfirmasikan platform drive mana yang dipasang sebelum memesan kabel pengganti.

Q4: Tindakan pencegahan apa yang berlaku saat mengganti 6FC5548-0BA00-1AF0 pada mesin hidup?

Drive 808D PPU dan V60 harus dimatikan sepenuhnya sebelum melepaskan atau menyambungkan kembali kabel setpoint. Konektor antarmuka membawa tegangan sinyal dan daya logika — menghubungkan atau memutuskan sambungan dengan daya dapat merusak sirkuit antarmuka sumbu PPU atau tahap input V60. Matikan sistem, biarkan kapasitor kosong, lalu tukar kabel sebelum menghidupkan kembali dan memverifikasi fungsi sumbu.
