6FX5002-2EQ10-1BA0 | Kabel Sinyal Encoder Absolut Siemens — 10m / 30V / M23 + Sub-D / MOTION-CONNECT 500 / MC/HP GMC / SINAMICS

Kabel Encoder Absolut Panjang Standar untuk Sistem Servo SINAMICS

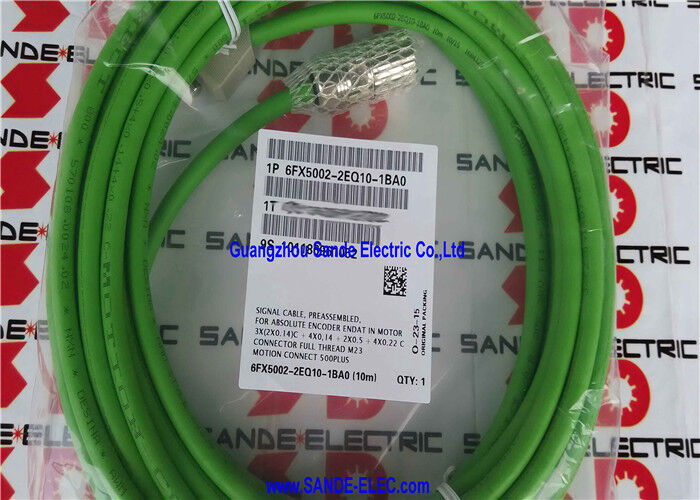

6FX5002-2EQ10-1BA0 adalah kabel sinyal encoder absolut sepanjang 10 meter yang telah dirakit sebelumnya dari rangkaian MOTION-CONNECT 500 Siemens — panjang yang paling banyak digunakan dalam jenis kabel ini, mencakup sebagian besar jarak tempuh kabel kabinet-ke-motor standar dalam aplikasi servo industri. Panjang 10m sesuai dengan peralatan mesin CNC pada umumnya dan instalasi otomasi industri di mana kabinet penggerak diposisikan pada jarak pemisahan standar dari sumbu mesin.

Dikatalogkan dalam keluarga produk MC/HP - Kabel GMC (Kontrol Gerakan / Kinerja Tinggi, Kontrol Gerakan Umum) Siemens, 6FX5002-2EQ10-1BA0 adalah kabel encoder yang ditentukan untuk SINAMICS S120 dan sistem penggerak terkait menggunakan motor servo SIMOTICS yang dilengkapi encoder absolut dalam konfigurasi perutean kabel statis.

Spesifikasi Utama

MC/HP GMC — Rangkaian Kabel Kontrol Gerakan

"MC/HP - Cables GMC" mengidentifikasi 6FX5002-2EQ10-1BA0 dalam rangkaian produk kabel Kontrol Gerak / Kinerja Tinggi Siemens untuk Kontrol Gerak Umum:

MC/HP:Kontrol Gerakan / Performa Tinggi — kategori kabel untuk encoder sistem penggerak SINAMICS dan kabel sinyal.

GMC (Kontrol Gerakan Umum):Sub-keluarga kabel yang mencakup SINAMICS S120, S110, dan platform kontrol gerak terkait — mencakup kabel daya dan sinyal untuk sistem kabel motor penggerak SINAMICS lengkap.

Aplikasi

Umpan balik posisi sumbu langsung SINAMICS S120:Pusat permesinan CNC, pusat pembubutan, dan mesin gerinda menggunakan SINAMICS S120 dengan motor SIMOTICS encoder absolut — posisi sumbu bebas homing langsung saat startup.

Lingkungan produksi peralatan mesin CNC:Fasilitas produksi CNC yang menghilangkan siklus homing sumbu startup mengurangi waktu mesin non-produktif — setiap sumbu dengan umpan balik encoder absolut menghindari perjalanan referensinya pada setiap siklus daya.

Penempatan servo otomasi industri:Pemosisian servo yang dikontrol SINAMICS dalam perakitan otomatis, penanganan material, dan otomatisasi presisi — di mana retensi posisi absolut melalui peristiwa pemadaman listrik menyederhanakan manajemen status pengontrol.

Retrofit peralatan mesin:Penggantian kabel encoder absolut pada mesin yang menjalani peningkatan drive SINAMICS atau sistem encoder — panjang 10m mencakup sebagian besar kabel sumbu peralatan mesin CNC standar.

Pertanyaan Umum

Q1: Mengapa kabel encoder 6FX5002-2EQ10 memiliki lebih banyak konduktor daripada kabel penyelesai?

Resolver (3 pasang sinyal + suplai = 8 konduktor) adalah perangkat analog yang hanya memerlukan saluran eksitasi dan sinus/kosinus. Encoder absolut dengan antarmuka EnDat adalah perangkat digital yang mengkomunikasikan protokol serial — memerlukan jam khusus, data, dan pasangan sinyal aktif bersama trek analog resolusi tinggi dan pasokan encoder. Fungsi tambahan memerlukan konduktor tambahan, sehingga menghasilkan desain 16 konduktor pada kabel EQ10 vs. 12 konduktor pada kabel encoder yang lebih sederhana.

Q2: Apa perbedaan penerapan 10m (6FX5002-2EQ10-1BA0) dan 15m (6FX5002-2EQ10-1BF0)?

Kedua kabel memiliki spesifikasi yang identik — konduktor, diameter, konektor, dan kepatuhan standar yang sama. Panjangnya adalah satu-satunya perbedaan: 10m untuk rute kabel dalam jarak 10m, 15m untuk rute antara 10m dan 15m. Ukur jalur perutean sebenarnya dan pilih panjang yang sesuai. Penggunaan kabel sepanjang 15m dimana 10m saja sudah cukup menimbulkan kelebihan kabel yang harus diatur dalam pemasangannya.

Q3: Berapa panjang kabel maksimum untuk umpan balik encoder EnDat dalam sistem SINAMICS?

Dokumentasi SINAMICS S120 SMC20 menentukan panjang kabel encoder maksimum untuk encoder absolut EnDat. EnDat adalah protokol sinkron jam — pada panjang kabel yang lebih panjang, penundaan saluran transmisi dan kapasitansi kabel memengaruhi margin waktu. Siemens menentukan panjang kabel maksimum untuk memastikan transmisi data yang andal. Varian 10m dan 15m berada dalam spesifikasi panjang maksimum tipikal; konfirmasikan laju jam EnDat tertentu dari dokumentasi SMC20.

Q4: Apakah 6FX5002-2EQ10-1BA0 kompatibel dengan encoder absolut SSI dan juga EnDat?

Konstruksi kabel 6FX5002-2EQ10 (penghitung konduktor, pelindung, dan konektor) dirancang untuk antarmuka encoder absolut (EnDat) khusus untuk motor SIMOTICS dengan encoder absolut terintegrasi. Encoder SSI menggunakan protokol antarmuka yang berbeda dan mungkin memiliki penetapan pin yang berbeda — kabel 2EQ10 tidak secara otomatis kompatibel dengan jenis encoder SSI. Untuk koneksi encoder SSI, konfirmasikan dari dokumentasi antarmuka encoder tertentu jenis kabel MOTION-CONNECT mana yang berlaku.
