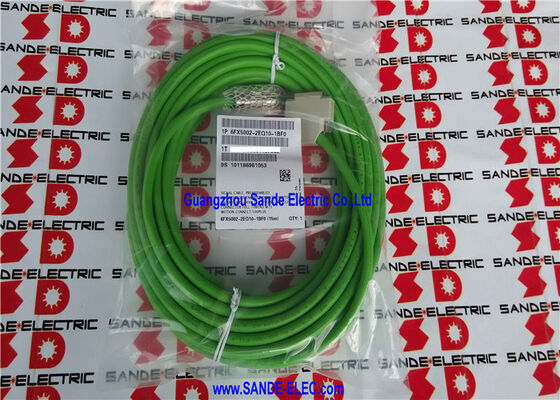

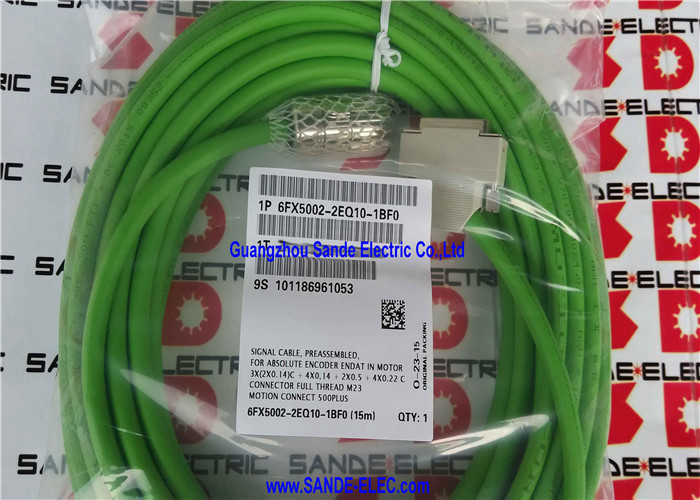

6FX5002-2EQ10-1BF0./ Siemens Absolute Encoder Signal Cable 15m / M23 + 25-Pin Sub-D / MOTION-CONNECT 500 / 16 Konduktor / UL / CSA
Kabel sinyal pengkode absolut pada 15m Instalasi servo drive tetap
The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interfacePanjang 15m melayani instalasi drive jarak menengah di mana servo motor terletak sekitar 12-15 meter dari kabin drive melalui rute kabel tetap.
MOTION-CONNECT 500 mendefinisikan ini sebagai kabel Basic Line yang dirancang untuk instalasi statis (fixed) atau sebagian besar tetap, bukan untuk layanan jalur kabel berkelanjutan.Kabel MOTION-CONNECT 500 merupakan pilihan yang hemat biaya untuk instalasi servo di mana jalur kabel tidak mengalami lenturan berulang.
Spesifikasi Utama
| Parameter |
Nilai |
| Panjang |
15m |
| Konduktor |
3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×0.23 |
| Diameter luar |
9.9mm |
| Nomor tegangan |
30V |
| Konektor |
M23 benang penuh + 25-pin Sub-D |
| Seri |
Motion-Connect 500 |
| Standar |
UL/CSA, DESINA |
Absolute Encoder Apa kabel ini menghubungkan
Enkoder absolut yang terintegrasi dalam motor memberikan informasi posisi lengkap sudut poros dalam satu putaran untuk tipe putaran tunggal, ditambah jumlah putaran terakumulasi untuk versi multi-putaran.Tidak seperti encoder tambahan yang menghitung pulsa dari tanda referensi, encoder absolut mempertahankan data posisi bahkan setelah pemutusan daya.
Kabel 6FX5002-2EQ10 melayaniTerakhirantarmuka ¢ Siemens mengadopsi protokol encoder serial berkecepatan tinggi untuk encoder absolut yang terintegrasi ke dalam servo motor SIMOTICS:
Saluran komunikasi serial (3×2×0,14mm2 pasangan):Protokol EnDat mentransmisikan data posisi absolut bidirectionally pada pasangan sinyal diferensial drive mengirimkan pulsa jam dan perintah,encoder merespon dengan data posisi dan informasi diagnostik.
Konduktor bantu (4×0,14mm2):Sinyal tambahan dan jalur komunikasi khusus drive untuk identifikasi encoder, pembacaan diagnostik, dan pemantauan termal.
Konduktor pasokan (2×0,5mm2):Pasokan listrik untuk elektronik encoder dalam motor
Konduktor rel resolusi tinggi (4×0,23mm2):Saluran sinyal tambahan untuk jalur posisi resolusi tinggi memberikan resolusi sudut yang lebih halus di luar resolusi dasar saluran serial.
Aplikasi
SINAMICS S120 dengan antarmuka SMC20 atau encoder internal:Pusat pemesinan CNC dan servo drive industri menggunakan SINAMICS S120 dengan umpan balik encoder absolut untuk operasi sumbu bebas homing langsung tidak diperlukan perjalanan titik referensi saat memulai mesin.
Penggerak sumbu CNC SINUMERIK:SINUMERIK dikendalikan poros mesin alat di mana kabel 15m berjalan dari kabin drive ke motor sesuai dengan tata letak fisik mesin.
Posisi servo presisi tinggi:Poros servo yang membutuhkan retensi posisi absolut melalui power-off
FAQ
P1: Berapa jarak lintasan kabel maksimum MOTION-CONNECT 500 dan kapan 800PLUS harus digunakan sebagai gantinya?
Kabel MOTION-CONNECT 500 diuji untuk jalur kabel yang melintasi jarak hingga 5 meter.MOTION-CONNECT 800PLUS Dynamic Line setara (6FX8002-2EQ10) diperlukanUntuk instalasi statis atau bergerak perlahan dalam batas 5m, MOTION-CONNECT 500 baik secara teknis dan komersial sesuai.
Q2: Apa keuntungan dari umpan balik encoder absolut vs encoder inkremental untuk poros servo CNC?
Enkoder absolut menyimpan data posisi poros melalui siklus daya yang membutuhkan gerak pengatur referensi sebelum poros dapat beroperasi dalam mode yang dikendalikan posisi. sumbu encoder mutlak menghilangkan siklus startup homing, mengurangi waktu setup mesin yang sangat berharga di mesin multi-sumbu di mana semua sumbu harus rumah sebelum produksi dapat dimulai.
T3: Modul antarmuka pengkode SINAMICS mana yang terhubung ke kabel 6FX5002-2EQ10?
Konektor Sub-D 25-pin berpasangan dengan input encoder SINAMICS S120 SMC20 Sensor Module. SMC20 memproses data posisi absolut EnDat dan memasukkannya ke kontrol drive SINAMICS.Sebagai alternatif, beberapa SINAMICS S120 Motor Module memiliki input encoder terintegrasi yang menerima antarmuka Sub-D 25-pin yang sama.Konfirmasi dari dokumentasi konfigurasi perangkat keras SINAMICS S120 yang modul antarmuka berlaku untuk konfigurasi drive tertentu.
T4: Dapatkah 6FX5002-2EQ10-1BF0 (15m) menggantikan kabel yang lebih pendek dalam instalasi yang sama?
Hanya jika kabel yang lebih panjang dapat diarahkan tanpa melanggar persyaratan radius lentur minimum dan tanpa menciptakan kabel bergelombang berlebih yang menciptakan loop antena EMC.memilih panjang kabel yang benar untuk instalasi lebih baik daripada mengarahkan kabel yang lebih panjang dengan kelebihanJika kabel 15m sudah dipasang dan perlu diganti, konfirmasi rute masih mengakomodasi panjang 15m sebelum memesan.
