Kabel sinyal 6FX8002-2CA31-1BA0 6FX8 002-2CA31-1BA0 6FX8OO2-2CA31-1BAO

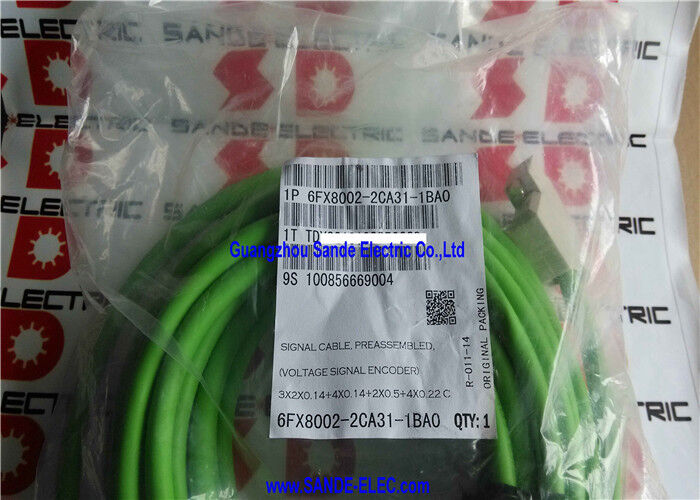

6FX8002-2CA31-1BA0∙ Siemens Kabel Sinyal Incremental Encoder dengan C/D Track / 10m / M23 Full Thread / MOTION-CONNECT 800PLUS / UL/CSA

Kabel pengkode untuk motor dengan jalur komutasi C/D terintegrasi

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.

Jenis kabel ini berbeda dari kabel enkoder tambahan standar dan kabel resolver dalam satu cara penting: ia membawa konduktor tambahan (4 × 0.22mm2) untuk jalur komutasi C/D yang disediakan oleh encoder motor bersama dengan sinyal ABR tambahan standar. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.

Spesifikasi Utama

C/D Commutation Tracks Grup Konduktor Keempat

Fitur yang membedakan dari 6FX8002-2CA31 dibandingkan dengan kabel encoder yang lebih sederhana adalah kelompok konduktor 4 × 0,22 mm2 untuk jalur C / D:

Jalur tambahan standar (ABR):3×(2×0.14mm2) pasangan bengkok membawa standar incremental encoder A, B,dan R (referensi) sinyal diferensial memberikan penghitungan posisi relatif (A / B kuadrat) dan satu per revolusi referensi (R). Ini hadir di semua tambahan encoder umpan balik kabel.

Jalur komutasi C/D:Konduktor 4 × 0,22 mm2 membawa sinyal jalur C dan D sinyal sinusoid resolusi rendah yang mencakup satu periode listrik penuh per pasangan tiang motor daripada per putaran poros.Sinyal ini memberikan informasi komutasi yang diperlukan untuk menentukan sudut listrik awal rotor pada startup tanpa sensor komutasi terpisah.

Mengapa jalur C / D penting untuk servo motor sinkron:Motor sinkron magnet permanen membutuhkan pengetahuan yang akurat tentang sudut listrik rotor untuk menghasilkan torsi yang benar dari siklus daya pertama.drive harus melakukan homing atau kutub-pencarian urutan pada setiap startupDengan jalur komutasi C/D dari encoder, drive tahu sudut listrik awal segera memungkinkan kontrol torsi langsung dari siklus PWM pertama.

Aplikasi

Mesin mesin CNC alat pemasangan poros dengan motor pengkode gabungan:SINAMICS S120-driven sumbu input pada pusat pengolahan, pusat pemutar, dan mesin penggiling menggunakan SIMOTICS servo motor dengan terintegrasi tambahan + C / D track encoder.

Posisi servo dinamis tinggi:Poros servo yang membutuhkan torsi langsung dari startup tanpa urutan pole-finding ¢ jalur komutasi C / D memungkinkan kontrol torsi tanpa penundaan, penting untuk poros akselerasi cepat.

Perbaikan mesin CNC:Kabel umpan balik pengkode pengganti pada mesin dengan motor SIMOTICS yang mencakup pengkode jalur C / D panjang 10m mencakup jarak jalur kabel menengah.

FAQ

Q1: Modul SINAMICS mana yang berinteraksi dengan jalur pengkode C/D di 6FX8002-2CA31?

SINAMICS S120 SMC20 Sensor Module adalah antarmuka SINAMICS yang memproses sinyal encoder tambahan dengan jalur komutasi C / D.Konektor Sub-D 25-pin dari 6FX8002-2CA31-1BA0 berpasangan dengan soket input encoder SMC20. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.

T2: Apa perbedaan antara 6FX8002-2CA31 (C/D track) dan 6FX8002-2CF02 (resolver)?

Kedua kabel berbagi rentang diameter luar yang sama dan spesifikasi MOTION-CONNECT 800PLUS, tetapi membawa sinyal umpan balik yang sama sekali berbeda.6FX8002-2CA31 membawa sinyal encoder tambahan (kuadratur digital + C/D sinusoidal) untuk motor dengan encoder tambahan optik atau magnetik. 6FX8002-2CF02 membawa sinyal resolver (AC sinusoidal excitation and response) untuk motor dengan transduser posisi resolver.

T3: Bagaimana ukuran konduktor C/D 4×0.22mm2 berhubungan dengan jenis sinyal?

Sinyal jalur C/D adalah tegangan sinusoid frekuensi rendah biasanya beberapa volt pada frekuensi proporsional dengan kecepatan poros tetapi dengan satu periode listrik per pasangan kutub.22mm2 konduktor memberikan cukup cross-section untuk tingkat arus sinyal yang terlibat. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.

T4: Apakah 6FX8002-2CA31-1BA0 membutuhkan jarak jalur kabel tertentu dari kabel listrik?

Kabel sinyal encoder dan resolver harus diarahkan di bagian kabel sinyal jalur kabel, terpisah dari kabel daya motor. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS driveMengikuti praktik pemisahan kabel jalur kabel standar: kabel sinyal di satu sisi, kabel listrik di sisi lain, dipisahkan oleh pemisah.
