Kabel sinyal 6FX8002-2CF02-1AE0 6FX8 002-2CF02-1AE0 6FX8OO2-2CFO2-1AEO

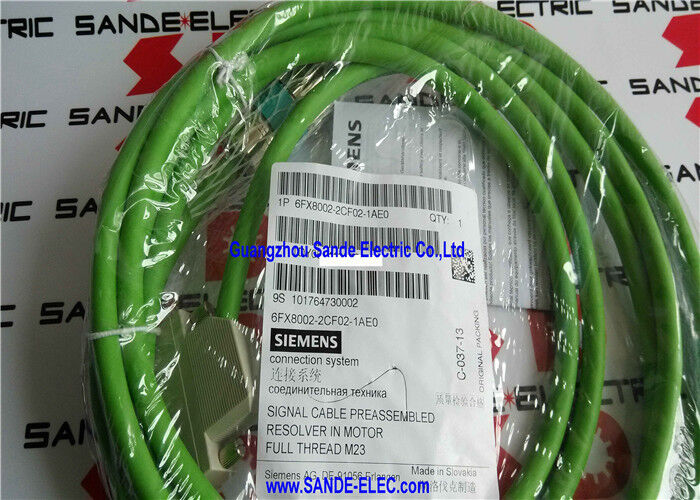

6FX8002-2CF02-1AE0∙ Siemens Resolver Signal Cable ∙ 4m / M23 + 25-Pin Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Kabel umpan balik Resolver Short-Run untuk instalasi drive kompak

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetPada ketinggian 4 m, kabel ini melayani koneksi dalam kabin, sumbu mesin pendek, dan pusat pemesinan kompak di mana motor dan drive berada dalam jangkauan pendek.

Kabel membawa sirkuit umpan balik resolver lengkap antara motor dan SINAMICS SMC10 Sensor Module atau antarmuka resolver setara: pasokan eksitasi dari drive ke resolver,dan sinyal posisi sinus/kosinus analog dari resolver kembali ke drive.

Spesifikasi Utama

MOTION-CONNECT 800PLUS Trailable

Meskipun panjangnya 4m pendek, 6FX8002-2CF02-1AE0 membawa spesifikasi penuh MOTION-CONNECT 800PLUS:

Kemampuan lentur terus menerus:Kabel ini ditakdirkan untuk layanan jalur kabel (rantai tarik) - konduktor berantai halus, selubung luar PUR yang fleksibel,dan konstruksi tahan torsi mempertahankan integritas sinyal melalui siklus lentur terus menerus.

Meningkatkan ketahanan minyak:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.

Kepatuhan DESINA:Antarmuka konektor M23 dan pengkodean warna RAL sesuai dengan standar DESINA, memastikan konsistensi antarmuka dengan perangkat keras drive SINAMICS di seluruh generasi produk.

Aplikasi

SINAMICS S120 dengan SMC10 instalasi kompak:konfigurasi drive SINAMICS S120 menggunakan SMC10 Sensor Module untuk umpan balik posisi resolver,di mana jarak antara motor dan kabin adalah dalam 4m umum di pusat pemesinan kompak dan peralatan pengujian yang dipasang di bangku.

Motor SINAMICS yang dipasang di lemari:Posisi motor servo yang langsung berdekatan dengan kabinet kontrol

suku cadang mesin alat CNC:Kabel 4 m berfungsi sebagai kabel standar dengan panjang persiyapan yang berguna ketika rute kabel yang sebenarnya perlu dinilai sebelum memesan panjang yang lebih panjang.

FAQ

Pertanyaan 1: Mengapa memilih 6FX8002-2CF02-1AE0 daripada varian yang lebih panjang untuk instalasi pendek?

Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loopUntuk rute 4m, kabel 6FX8002-2CF02-1AE0 adalah kabel yang tepat.panjang berikutnya yang lebih panjang diperlukan.

T2: Apakah kabel resolver dapat ditukar antara varian modul sensor SINAMICS yang berbeda?

6FX8002-2CF02 ditentukan untuk antarmuka Modul Sensor SMC10. Modul umpan balik SINAMICS lainnya (SMC20, SMC30, enkoder DRIVE-CLiQ) menggunakan jenis kabel yang berbeda.Kabel resolver tidak dapat ditukarkan dengan kabel sinyal encoder . Konfirmasi dari dokumentasi konfigurasi perangkat keras SINAMICS S120 bahwa kombinasi SMC10/resolver berlaku sebelum memilih kabel ini.

T3: Apakah panjang kabel mempengaruhi akurasi pengukuran resolver dalam sistem SINAMICS?

Kabel yang lebih panjang meningkatkan kapasitas total dan beban resistensi pada eksitasi resolver dan sirkuit sinyal.Panjang kabel yang berlebihan mengurangi amplitudo sinyal sinus/kosinus yang mencapai input ADC SMC10.Dokumentasi SMC10 menentukan panjang kabel maksimum untuk jenis resolver tertentu kabel 4m berada dalam batas panjang kabel resolver standar dan berkontribusi beban sinyal minimal.

T4: Apa penghentian perisai yang diperlukan untuk 6FX8002-2CF02-1AE0?

The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). Tidak diperlukan penghentian perisai lapangan yang terpisah. Ikuti manual instalasi SINAMICS S120 untuk koneksi tanah perisai yang benar di ujung modul.
