Kabel sinyal 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0 6FX8OO2-2CFO2-1EAO

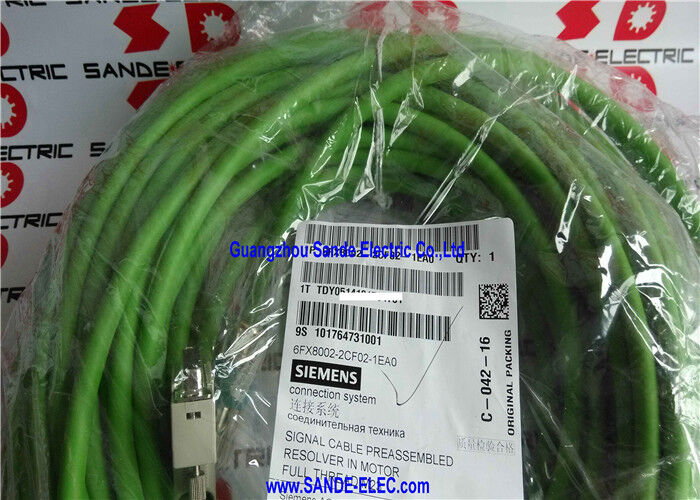

6FX8002-2CF02-1EA0 | Kabel Sinyal Resolver Siemens — Benang Penuh 40m / M23 / Modul Sensor RAL 6018 Green PUR / SMC10 / MOTION-CONNECT 800PLUS

Kabel Umpan Balik Resolver untuk SINAMICS SMC10 pada jarak 40m

6FX8002-2CF02-1EA0 adalah kabel sinyal pra-rakitan sepanjang 40 meter yang menghubungkan Modul Sensor SINAMICS S120 SMC10 ke perangkat umpan balik penyelesai dalam aplikasi motor servo menggunakan penginderaan posisi penyelesai. SMC10 adalah modul SINAMICS S120 yang memberikan tegangan eksitasi untuk resolusi dan memproses sinyal keluaran sinus/kosinus resolusi kembali ke sistem umpan balik posisi drive — kabel ini adalah penghubung sinyal fisik antara SMC10 dan resolusi motor.

Pada jarak 40m, 6FX8002-2CF02-1EA0 melayani instalasi sumbu servo di mana kabinet penggerak SINAMICS terletak pada jarak yang cukup jauh dari motor — kabel standar terpanjang yang dipasang di seri 6FX8002-2CF02.

Spesifikasi Utama

MOTION-CONNECT 800PLUS — Garis Dinamis yang Ditingkatkan

Penunjukan "PLUS" di 6FX8002 mengidentifikasi peningkatan kinerja dalam keluarga Dynamic Line:

Ketahanan minyak yang lebih tinggi:Kabel 800PLUS memiliki ketahanan yang lebih baik terhadap pemotongan oli dan cairan hidraulik dibandingkan dengan seri 800 standar — diuji terhadap persyaratan paparan bahan kimia yang lebih tinggi di lingkungan peralatan mesin.

Jarak lintasan jalur kabel yang diperluas:Kabel 800PLUS diuji untuk jarak lintasan jalur kabel hingga 50 meter — jangkauan perjalanan yang didukung lebih panjang dibandingkan seri standar 800. Untuk sumbu alat berat besar yang memerlukan kabel sepanjang 40m, kemampuan jarak traversing yang diperluas mungkin relevan secara langsung.

Aplikasi

Penggerak sumbu penyelesai SINAMICS S120:Semua instalasi SINAMICS S120 menggunakan Modul Sensor SMC10 untuk umpan balik posisi penyelesai — pusat permesinan, pusat pembubutan, dan penggerak servo umum di mana penyelesainya adalah perangkat umpan balik motor.

Penggerak sumbu CNC perjalanan panjang:Pusat permesinan gantri, mesin penggilingan format besar, dan pabrik pengeboran tipe lantai dengan kabel sepanjang 40m mengakomodasi pemisahan fisik antara kabinet penggerak dan motor.

Retrofit peralatan mesin CNC:Penggantian atau kabel umpan balik penyelesai baru untuk peralatan mesin yang diperbaharui atau ditingkatkan menggunakan drive SINAMICS S120 — panjang 40m mencakup sebagian besar kebutuhan instalasi mesin besar.

Penanganan dan otomasi industri:Sistem otomasi berbasis SINAMICS S120 dengan motor umpan balik penyelesai yang memerlukan kabel sinyal dengan jalur kabel sepanjang 40m.

Pertanyaan Umum

Q1: Mengapa kabel penyelesai menggunakan pasangan terpilin sedangkan beberapa kabel sinyal lainnya tidak?

Sinyal penyelesai adalah tegangan analog tingkat rendah — sinyal sinus dan kosinus mungkin berada dalam kisaran milivolt hingga beberapa volt tergantung pada sudut poros. Konstruksi pasangan terpilin untuk setiap saluran (3×2×0,14mm²) menyediakan transmisi sinyal diferensial — kebisingan yang diinduksi pada satu kabel dari pasangan tersebut memengaruhi kedua kabel secara merata, dan penerima diferensial pada SMC10 mengurangi kebisingan mode umum ini, hanya menyisakan sinyal sebenarnya. Penolakan mode umum ini penting untuk umpan balik penyelesai yang andal pada jarak lebih dari 40m di lingkungan penggerak CNC yang bising secara elektrik.

Q2: Bisakah 6FX8002-2CF02-1EA0 diperpanjang jika 40m tidak mencukupi?

Kabel ekstensi (seri 6FX8002-2CF04) tersedia untuk memanjangkan kabel dasar 6FX8002-2CF02 — dirancang khusus untuk tujuan ini dengan konektor yang kompatibel dan karakteristik kelistrikan yang sesuai. Penggabungan kabel sinyal penyelesai lapangan dengan menyambung konduktor tidak dapat diterima — hal ini menimbulkan diskontinuitas impedansi dan titik masuk derau yang menurunkan sinyal penyelesai analog. Jika diperlukan total pengoperasian yang lebih lama, gunakan panjang kabel maksimum spesifikasi SMC10 sebagai batas desain.

Q3: Mengapa peringkat tegangan 30V untuk kabel penyelesai?

30V adalah tegangan kerja konduktor sinyal pada kabel penyelesai — tegangan eksitasi dan sinyal dalam rangkaian penyelesai adalah sinyal analog tegangan rendah jauh di bawah level ini. Peringkat 30V mengonfirmasi bahwa insulasi kabel memenuhi syarat untuk level tegangan rangkaian penyelesai SINAMICS SMC10 termasuk transien apa pun. Ini bukan kabel tegangan listrik — nilai 30V mencerminkan level sinyal rangkaian pengukuran.

Q4: Apa arti sebutan DESINA untuk 6FX8002-2CF02-1EA0?

DESINA (Instalasi Terdesentralisasi untuk Otomatisasi) adalah kerangka standardisasi yang dipimpin Siemens yang mendefinisikan jenis konektor, kode warna, konstruksi kabel, dan penetapan pin antarmuka untuk kabel penggerak servo. Penunjukan DESINA menegaskan bahwa 6FX8002-2CF02-1EA0 mematuhi standar ini — termasuk warna hijau RAL 6018 untuk kabel penyelesai dan antarmuka konektor benang penuh M23. Kepatuhan DESINA memastikan identifikasi kabel dan antarmuka konektor yang konsisten dan dapat dipertukarkan di seluruh generasi drive SINAMICS.
