6FX8002-5DA11-1DA0 | Kabel Daya Siemens MOTION-CONNECT 800 — Motor Servo 30m / 4×2.5mm²+2×1.5mm² / Dinamis / SINAMICS dengan Rem

Kabel Listrik Saluran Dinamis pada jarak 30m untuk Instalasi SINAMICS

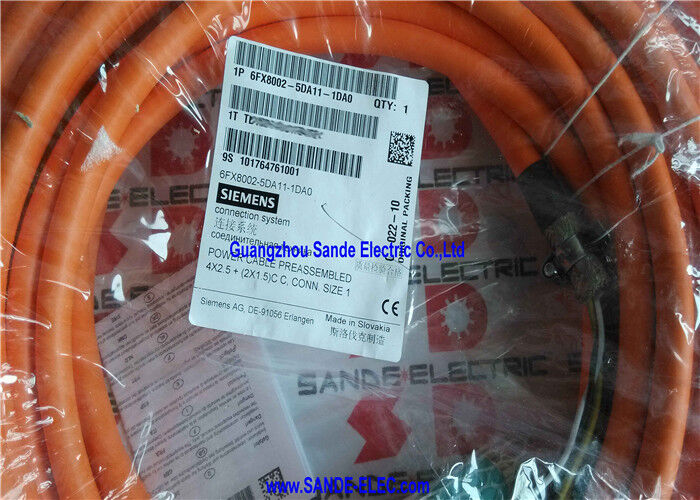

6FX8002-5DA11-1DA0 adalah kabel daya rakitan sepanjang 30 meter dari MOTION-CONNECT 800 Dynamic Line milik Siemens — mengintegrasikan empat konduktor daya motor dan dua konduktor rem dalam satu rakitan kabel fleksibel tinggi untuk penggerak servo SINAMICS. Spesifikasi Jalur Dinamis menilai kabel ini untuk layanan jalur kabel berkelanjutan (rantai tarik): konstruksinya tahan terhadap siklus pembengkokan berulang yang terjadi pada pembawa kabel sepanjang masa operasional peralatan mesin, di mana kabel Jalur Dasar akan semakin lelah dan rusak.

Pada jarak 30m, 6FX8002-5DA11-1DA0 cocok untuk instalasi sumbu servo besar — ​​pusat permesinan dengan sumbu perjalanan panjang, mesin tipe gantri, dan peralatan otomasi industri di mana lemari penggerak ditempatkan pada jarak yang cukup jauh dari posisi motor.

Spesifikasi Utama

Gabungan Tenaga dan Rem — Satu Kabel, Dua Fungsi

Tenaga motor (4×2.5mm²):Konduktor tiga fasa (U, V, W) dan pembumian pelindung (PE) menyuplai arus penggerak frekuensi variabel tiga fasa motor. Penampang melintang 2,5 mm² disesuaikan dengan kapasitas motor servo SIMOTICS saat ini di kelas daya kelas menengah — penggerak sumbu yang mendominasi peralatan mesin CNC dan aplikasi otomasi industri.

Pasokan rem (2×1.5mm²):Pasokan DC untuk rem penahan elektromagnetik terintegrasi motor. Dengan panjang kabel 30m, penampang 1,5 mm² membatasi penurunan tegangan pada sirkuit rem ke tingkat yang dapat diterima — memastikan tegangan pelepasan rem 24V penuh mencapai koil rem motor. Penggunaan konduktor rem berpenampang lebih kecil selama lari 30m akan mengakibatkan penurunan tegangan yang berlebihan dan pelepasan rem yang tidak dapat diandalkan.

Keuntungan perakitan kabel tunggal:Merutekan dua kabel terpisah melalui jalur kabel untuk setiap motor dengan rem — satu kabel daya dan satu kabel rem — menggandakan pengisian jalur kabel dan jumlah entri konektor motor. Desain gabungan 6FX8002-5DA11-1DA0 membagi keduanya, menyederhanakan desain jalur kabel dan konfigurasi kotak sambungan motor.

Aplikasi

Pusat permesinan CNC:Kabel daya sumbu servo untuk pusat permesinan vertikal dan horizontal — sumbu yang memerlukan perutean jalur kabel dengan kabel sepanjang 30m antara kabinet penggerak dan motor.

Sistem pemesinan gantri:Mesin penggilingan dan pengeboran gantri besar dengan posisi motor servo berada pada jarak yang jauh dari kabinet penggerak yang terletak di tengah.

Otomasi industri:Sistem pemosisian servo yang dikontrol SINAMICS, mesin transfer, dan peralatan otomatisasi presisi dengan sumbu yang dirutekan jalur kabel perjalanan panjang.

Penanganan dan logistik:Penyimpanan dan pengambilan otomatis, otomatisasi gudang, dan peralatan logistik high-bay dengan penggerak servo SINAMICS dan persyaratan kabel daya 30m.

Pertanyaan Umum

Q1: Apa yang membedakan MOTION-CONNECT 800 dari MOTION-CONNECT 500 untuk aplikasi jalur kabel?

MOTION-CONNECT 800 dinilai untuk layanan jalur kabel berkelanjutan dengan siklus hidup fleksibel yang ditentukan. MOTION-CONNECT 500 (Basic Line) ditujukan untuk aplikasi statis atau bergerak lambat — hanya untuk mengubah posisi sesekali. Pada jalur kabel yang terus bergerak, hanya kabel Jalur Dinamis MOTION-CONNECT 800 yang boleh digunakan. Menggunakan kabel seri 500 pada jalur kabel menyebabkan kelelahan dan kegagalan konduktor dini.

Q2: Parameter jalur kabel apa yang harus diverifikasi untuk 6FX8002-5DA11-1DA0?

Radius tekukan bagian dalam jalur kabel harus memenuhi atau melampaui radius tekukan dinamis minimum kabel — kira-kira 7,5× diameter luar 12,9 mm (kira-kira 97 mm). Lebar lintasan harus mengakomodasi diameter kabel 12,9 mm dengan diperlukan pemisahan antar kabel. Konfirmasikan nilai pasti dari data teknis MOTION-CONNECT 800 Siemens. Melebihi radius tikungan minimum menyebabkan percepatan kelelahan konduktor.

Q3: Dapatkah 6FX8002-5DA11-1DA0 digunakan dalam instalasi statis (tetap)?

Ya — kabel Jalur Dinamis selalu memenuhi persyaratan instalasi statis. Hal sebaliknya tidak benar. Untuk aplikasi statis, seri 500 dan seri 800 dapat diterima; untuk jalur kabel, hanya kabel seri 800 (Dynamic Line) yang boleh digunakan.

Q4: Modul motor SINAMICS apa yang kompatibel dengan 6FX8002-5DA11-1DA0?

Tipe kabel 6FX8002-5DA11 menghubungkan motor servo SIMOTICS (1FT7, 1FK7, dan seri terkait) dengan konektor daya M40 DESINA (ukuran 1/1.5) ke modul motor SINAMICS S120. Konfirmasikan ukuran konektor tertentu dan kombinasi modul motor dari dokumentasi konfigurasi perangkat keras SINAMICS S120 untuk sistem penggerak tertentu. Konduktor kabel berukuran 2,5 mm² cocok dengan kelas arus motor yang ukuran konektornya ditentukan.
