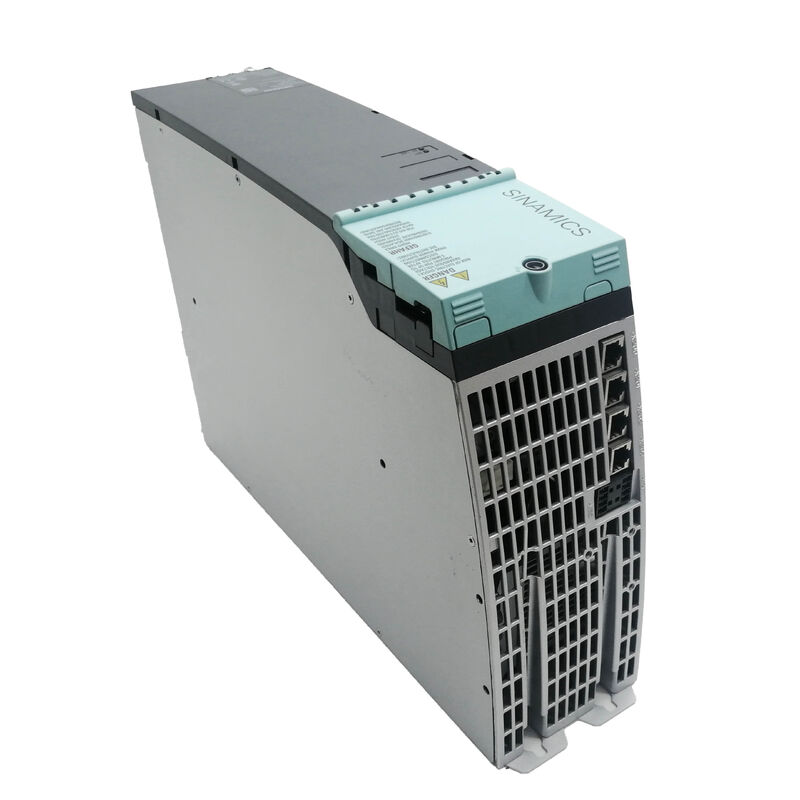

Modul Penggerak Servo Pengganti 6SL3120-2TE21-8AA3 Siemens OEM

Menjalankan dua sumbu servo dari satu modul penggerak memberikan keuntungan rekayasa yang signifikan—lebih sedikit slot kabinet kontrol yang terpakai, koneksi bus DC bersama, dan pengurangan kompleksitas perkabelan. Siemens 6SL3120-2TE21-8AA3 adalah Modul Motor Ganda dalam seri buku SINAMICS S120, dengan rating 2 * 18A dan dirancang untuk menangani dua sumbu servo independen dengan rangkaian fitur komprehensif yang menjadikan S120 platform penggerak pilihan untuk mesin perkakas presisi, robotika, dan sistem produksi otomatis.

Modul ini mengambil daya dari tautan DC bersama yang dibentuk oleh Modul Saluran di hulu, mengubah 600 VDC menjadi dua output AC tiga fasa 400V independen, dan berkomunikasi dengan Unit Kontrol melalui Drive-CLiQ—antarmuka digital khusus Siemens yang menggabungkan catu daya, umpan balik encoder, dan identifikasi modul cerdas pada satu kabel. Untuk sistem S120 apa pun yang membutuhkan dua sumbu dengan permintaan arus serupa dalam satu rumah yang ringkas, modul ini menawarkan solusi yang efisien dan hemat ruang.

Drive-CLiQ—antarmuka digital milik Siemens—menggabungkan beberapa fungsi ke dalam satu koneksi standar, membawa sinyal encoder, data identifikasi modul, dan informasi parameterisasi antara Unit Kontrol dan setiap Modul Motor. Setiap modul S120 berisi pelat tipe elektronik yang dibaca Unit Kontrol secara otomatis saat startup, mengidentifikasi konfigurasi perangkat keras yang tepat tanpa entri parameter manual.

Untuk 6SL3120-2TE21-8AA3, kemampuan identifikasi otomatis ini berarti pengaktifan modul baru atau penggantian unit yang ada memakan waktu menit daripada jam. Unit Kontrol membaca modul, mengenali perangkat keras, dan menerapkan konfigurasi yang sesuai secara otomatis. Di lingkungan produksi multi-sumbu di mana penggantian penggerak harus dilakukan dengan cepat, fitur ini secara langsung memengaruhi waktu operasional mesin dan produktivitas.

Kabel Drive-CLiQ yang diperlukan untuk koneksi modul yang berdekatan disertakan dengan 6SL3120-2TE21-8AA3, dipotong sesuai lebar modul.

Sertifikasi keselamatan mesin modern terintegrasi langsung ke dalam 6SL3120-2TE21-8AA3, yang mencakup paket fungsi Keselamatan Terintegrasi yang Diperluas sebagai standar, memenuhi Tingkat Kinerja d (PL d) dan Kategori 3 sesuai EN ISO 13849-1. Fungsi keselamatan yang tersedia meliputi:

Fungsi-fungsi ini beroperasi tanpa memerlukan relai keselamatan eksternal atau modul keselamatan PLC. Logika keselamatan berjalan secara internal di dalam penggerak, mengurangi kompleksitas perkabelan dan jumlah komponen dalam rantai keselamatan. Bagi pembuat mesin yang mensertifikasi peralatan sesuai persyaratan Arahan Mesin, memiliki fungsi keselamatan terintegrasi menyederhanakan proses dokumentasi dan validasi.

Peralihan PWM standar pada penggerak servo dapat menghasilkan pola pulsa reguler yang dapat membangkitkan frekuensi resonansi mekanis atau menghasilkan kebisingan yang terdengar. 6SL3120-2TE21-8AA3 menggunakan pola pulsa yang dioptimalkan (OPP) yang mengacak atau mengadaptasi urutan peralihan untuk mengurangi konten harmonik dan kebisingan peralihan yang terdengar.

Untuk mesin perkakas presisi di mana kualitas permukaan akhir sensitif terhadap getaran yang disebabkan oleh penggerak, dan untuk aplikasi di mana pengurangan kebisingan akustik penting di lingkungan produksi, fitur pola pulsa yang dioptimalkan mengatasi kedua masalah tersebut tanpa memerlukan modifikasi ukuran motor atau penyetelan kontrol.

6SL3120-2TE21-8AA3 beroperasi di hilir Modul Saluran (yang menangani konversi AC-ke-DC dan, dalam versi regeneratif, mengembalikan energi pengereman ke jaringan suplai). Modul terhubung ke bus DC bersama melalui konektor busbar terintegrasi—tidak diperlukan perkabelan bus DC terpisah antara modul buku dalam konfigurasi S120 standar.

Unit Kontrol (CU320 atau CU310) terhubung melalui Drive-CLiQ dan menjalankan kontrol loop tertutup untuk kedua sumbu secara bersamaan. Umpan balik motor—termasuk sinyal encoder, pemantauan suhu, dan kontrol rem—kembali ke Modul Motor melalui konektor motor dan diteruskan ke hulu ke Unit Kontrol melalui Drive-CLiQ.

Konfigurasi sistem yang umum meliputi:

6SL3120-2TE21-8AA3 termasuk dalam generasi perangkat keras AA3 dari modul buku SINAMICS S120, yang dihentikan oleh Siemens pada Januari 2021. Pengganti fungsional langsungnya adalah 6SL3120-2TE21-8AC0—generasi AC0 saat ini mempertahankan spesifikasi listrik yang identik (2 * 18A, input 600 VDC, format buku) dengan perangkat keras yang diperbarui. Untuk lokasi yang memelihara sistem S120 generasi AA3 yang ada, unit AA3 tetap tersedia melalui pemasok otomatisasi industri bersertifikat, dan identifikasi modul otomatis Drive-CLiQ memastikan pertukaran yang mudah antara perangkat keras AA3 dan AC0 dalam sistem yang ada.

Ya. Kedua saluran motor beroperasi secara independen—menampung jenis motor, kecepatan, dan profil beban yang berbeda. Unit Kontrol mengelola setiap sumbu sebagai objek penggerak terpisah dengan loop kontrol dan set parameter sendiri. Satu-satunya elemen bersama adalah input bus DC. Selama permintaan arus kontinu motor tidak melebihi 18A dan permintaan puncak gabungan tetap dalam kapasitas tautan DC, modul menanganinya secara independen.

6SL3120-2TE21-8AA3 terhubung ke Unit Kontrol apa pun yang kompatibel dengan SINAMICS S120 melalui Drive-CLiQ. Pasangan umum meliputi CU320-2 (untuk sistem multi-sumbu dengan beberapa modul motor), CU310-2 (untuk konfigurasi penggerak tunggal yang lebih sederhana), dan unit kontrol terintegrasi SIMOTION D atau SINUMERIK yang menggabungkan fungsionalitas penggerak S120. Unit Kontrol harus mendukung fungsi Keselamatan Terintegrasi yang Diperluas untuk memanfaatkan fitur keselamatan modul.

Keduanya secara fungsional identik—rating 2 * 18A yang sama, format buku, antarmuka Drive-CLiQ, dan rangkaian fitur Keselamatan Terintegrasi. Generasi AC0 menampilkan perangkat keras yang diperbarui dengan spesifikasi komponen dan peningkatan manufaktur minor. Identifikasi pelat tipe elektronik otomatis Drive-CLiQ memastikan Unit Kontrol mengenali kedua generasi tanpa perubahan parameter, menjadikan AC0 sebagai pengganti langsung untuk AA3.

Setiap 6SL3120-2TE21-8AA3 dikirimkan dengan kabel Drive-CLiQ yang dipotong sesuai untuk menghubungkannya ke modul yang berdekatan dalam tumpukan buku. Panjang kabel sesuai dengan lebar modul, memungkinkan daisy-chaining tanpa memesan kabel koneksi antar-modul terpisah. Kabel ke Unit Kontrol atau komponen lain yang tidak berdekatan dipesan secara terpisah.

Unit surplus dalam kemasan Siemens asli yang belum pernah diberi daya menawarkan pengalaman terdekat dengan suku cadang baru, dengan asumsi kondisi penyimpanan yang tepat (suhu terkontrol, kelembaban rendah). Unit yang diperbaharui secara profesional harus memiliki kapasitor bus DC yang diganti (kapasitor elektrolitik menurun seiring waktu terlepas dari jam operasi), verifikasi antarmuka Drive-CLiQ, dan konfirmasi operasi fungsi keselamatan melalui pengujian. Untuk mesin produksi kritis, minta dokumentasi komponen pengganti dan prosedur pengujian sebelum pengaktifan.
